• 1.1、了解DCIM工作流程

  1.2、部署DCIM系统

•      备阶段

  注意：建议使用物理服务器部署，部署程序会自动生成虚拟小鸡，避免嵌套虚拟导致网络和性能不稳定



  如果DCIM系统仅支持内网部署，由于镜像是根据宿主机生成的，宿主机需要能访问公网

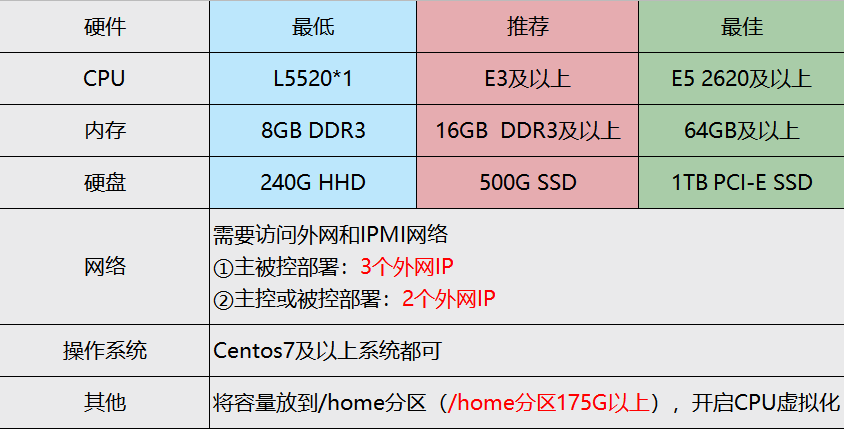

  为更好的运行我们的系统，服务器我们建议以下配置： 2000台以内可按照以下配置，更多机器则需要更高的配置



  • • 1.ipmi电源控制：需要被管理的服务器「具备ipmi功能」，软件所在服务器「能访问到ipmi ip」

    • 2.交换机流量图：交换机「支持snmp」，软件所在服务器「能访问到交换机ip地址」

    • 3.交换机控制：交换机为管理型交换机，支持「telnet」或「ssh」登陆管理

    • 4.自动装系统：被安装的服务器「支持pxe启动」(2000年后的设备基本都支持)

     1、注意事项

  1）准备的3个外网ip用途【切不可重复用，避免冲突】：服务器（宿主机）1个，主控1个，被控1个；

  2）服务器需要访问外部网络和IPMI网络，机房的IPMI网络如果是内网访问，就需要再配置1个内网IP。

   2、脚本内容

  ①yum -y install screen lrzsz
  ②screen -S install
  ③yum -y install qemu-kvm qemu-img libvirt libvirt-client virt-viewer virt-install libguestfs bridge-utils libguestfs-tools openssl net-tools wget rsync zip unzip ntpdate firewalld
  ④yum -y update ca-certificates
  ⑤wget https://update.module.idcsmart.com/autoz.sh && sh autoz.sh

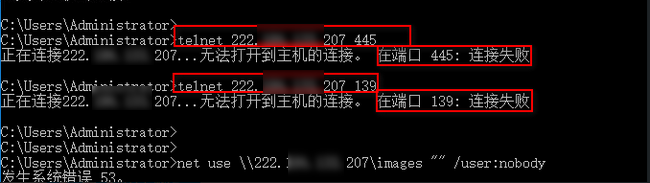

          DCIM软件所在服务器「tcp80/139/135/445/873/9103 udp53/67/68/69必须允许被访问」  被安装的服务器能与软件所在服务器「正常通讯」（包括dhcp）

  物理机IP：192.168.3.199/24     网关：192.168.3.254
  主控  IP：192.168.3.200/24    网关：192.168.3.254
  被控  IP：192.168.3.201/24    网关：192.168.3.254

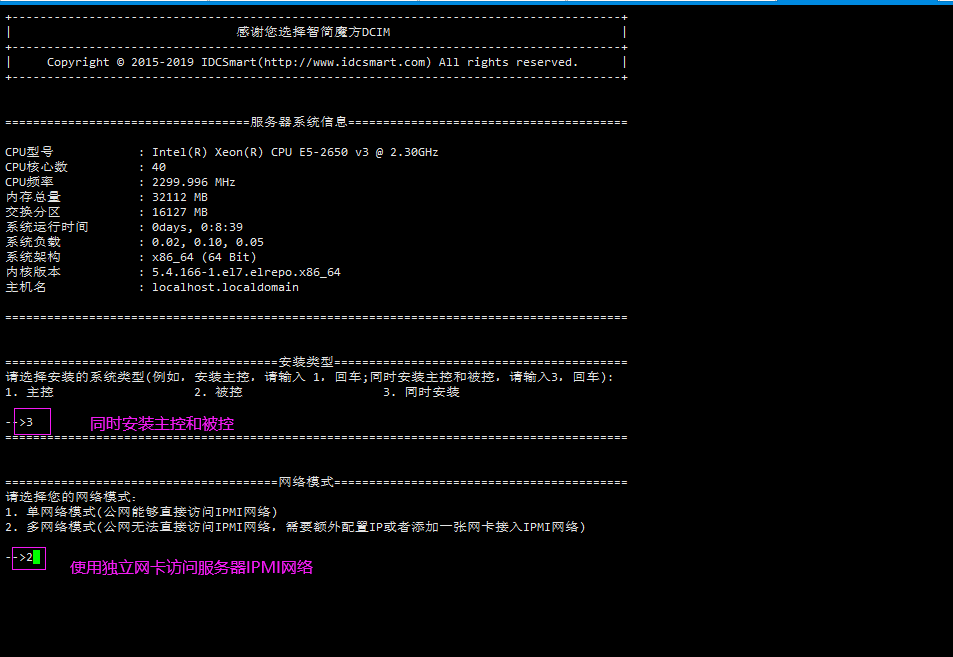

     部署主控和被控一体

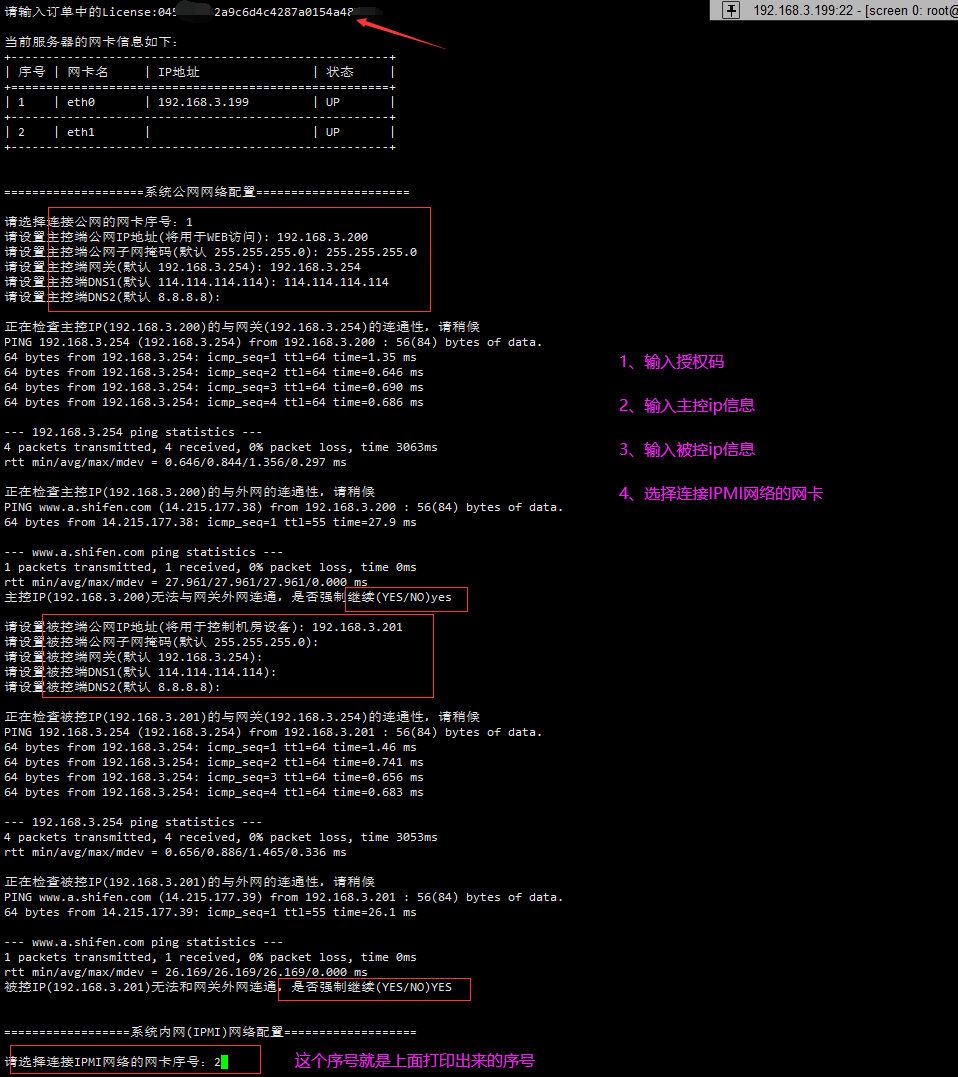

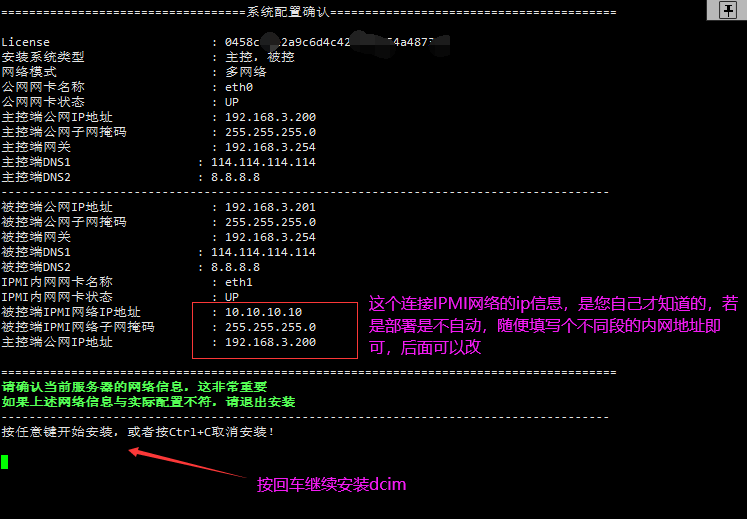

              安装到后面按任意键，进行安全设置后得到下面的信息，好好保存

•      1.3、首次登陆

•          登陆页

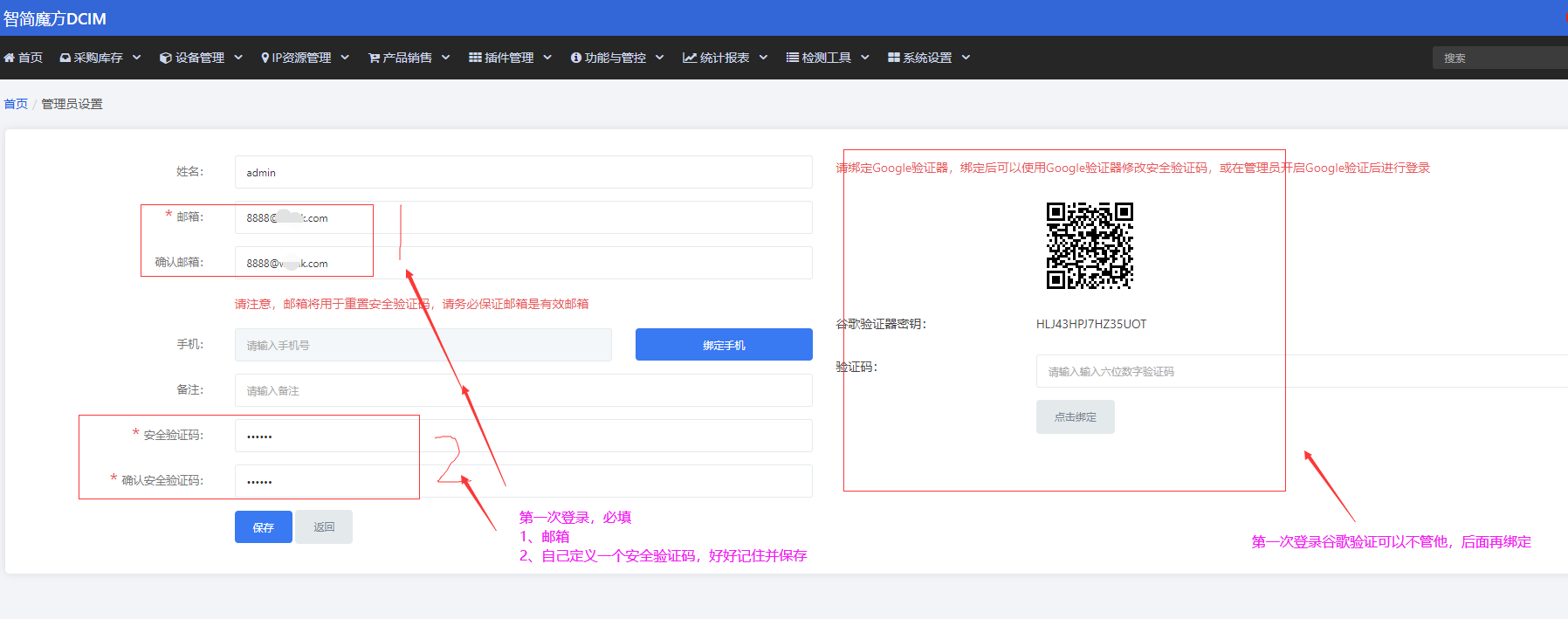

         首次登陆



          首次登陆成功



•       1.4、录入机房+机柜

•            第一步：机房录入

                  A、主被控一起部署（被控无需手动录入）

                  B、被控单独部署，需手动录入机房

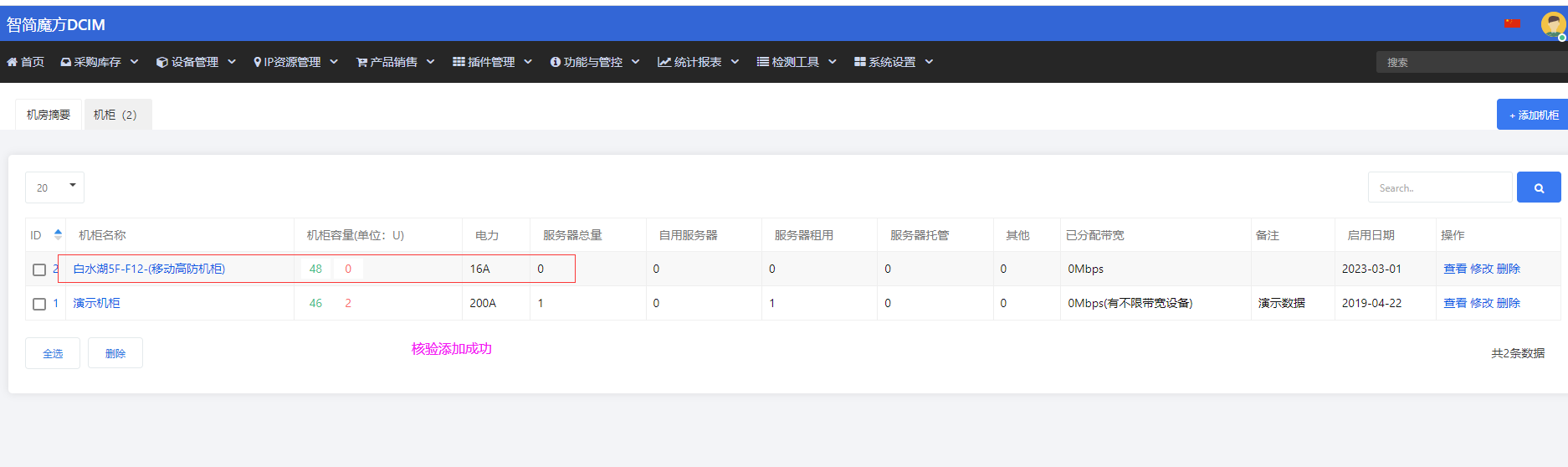

            第二步：机柜录入

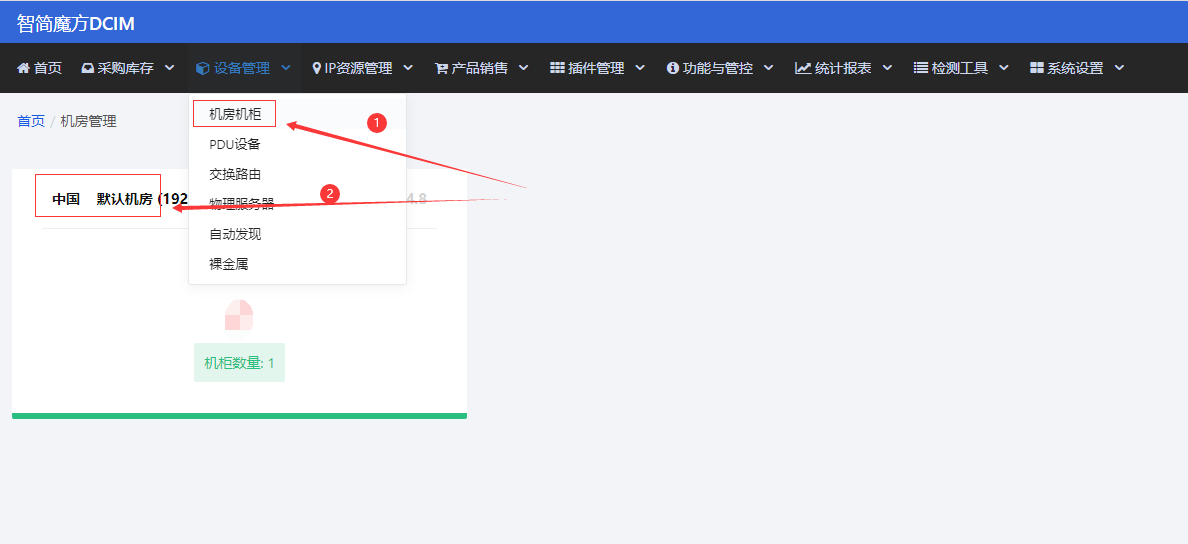

  依次点击（设备管理》机房机柜》点击需要录入机柜的机房》点击左上角机柜）








•         1.5、录入IP

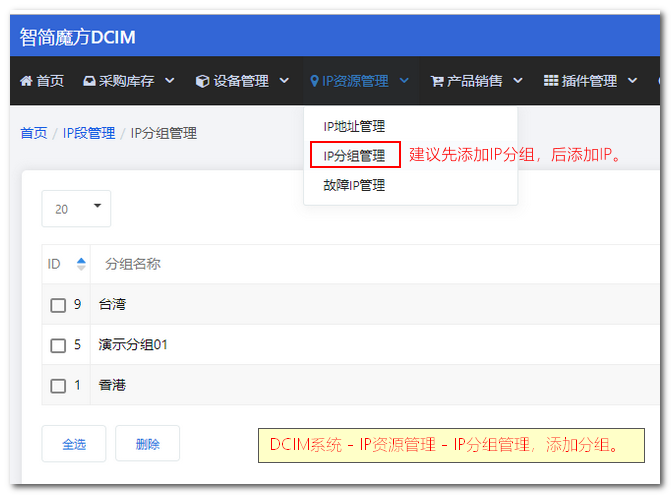

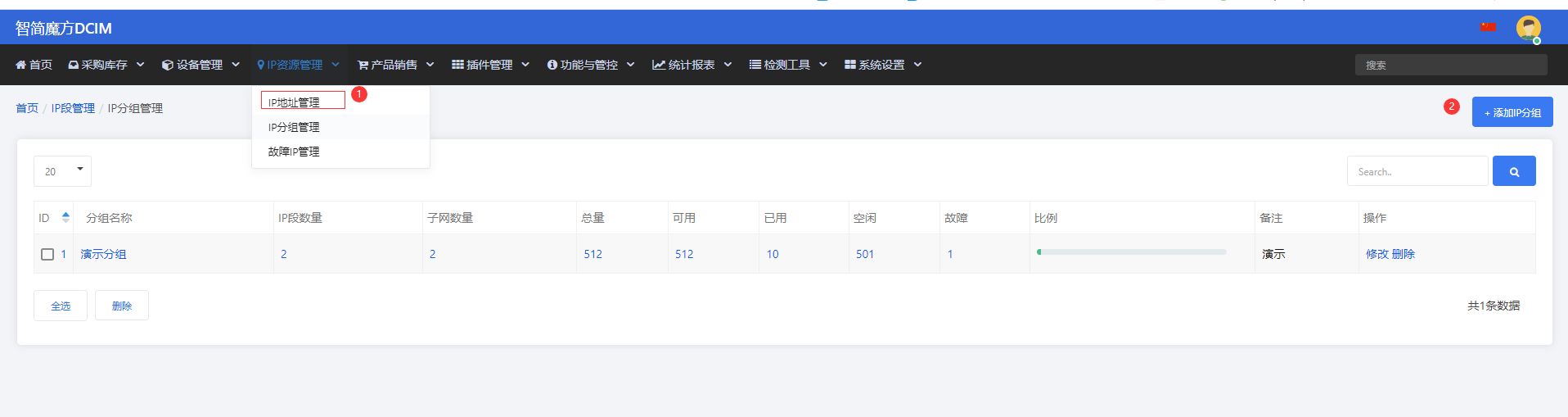

•                 分别点击（ip资源管理》ip分组管理）

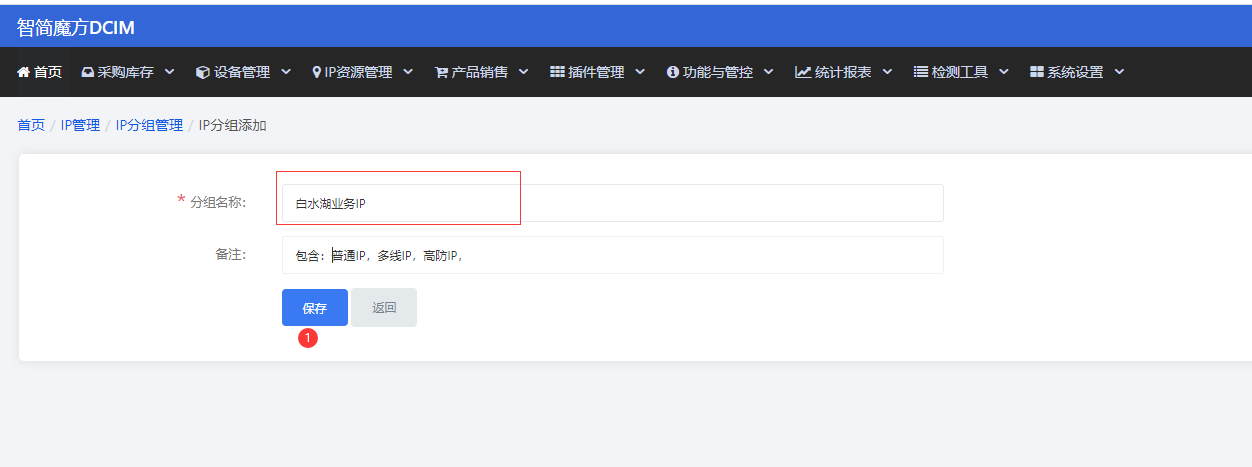

  我准备添加一个基于机房分类的ip分组（当然你可以按公网IP，内网IP等自己的IP分组方式进行规划）



         第二步：录入IP地址（公网IP+IPMI IP）

  一般您要录入两种类型的IP: 公网IP+IPMI IP

  录入IP前，您需要明确，您即将要录入什么类型的IP,正常的使用过程中，可能会有用 公网IP(即业务IP)、IPMI IP、临时IP、内网IP 等

      服务器IPMI的IP        类型为：IPMI IP
      服务器的公网IP        类型为：公网IP
      用于装机的临时IP        类型为：临时IP(这个后面讲)

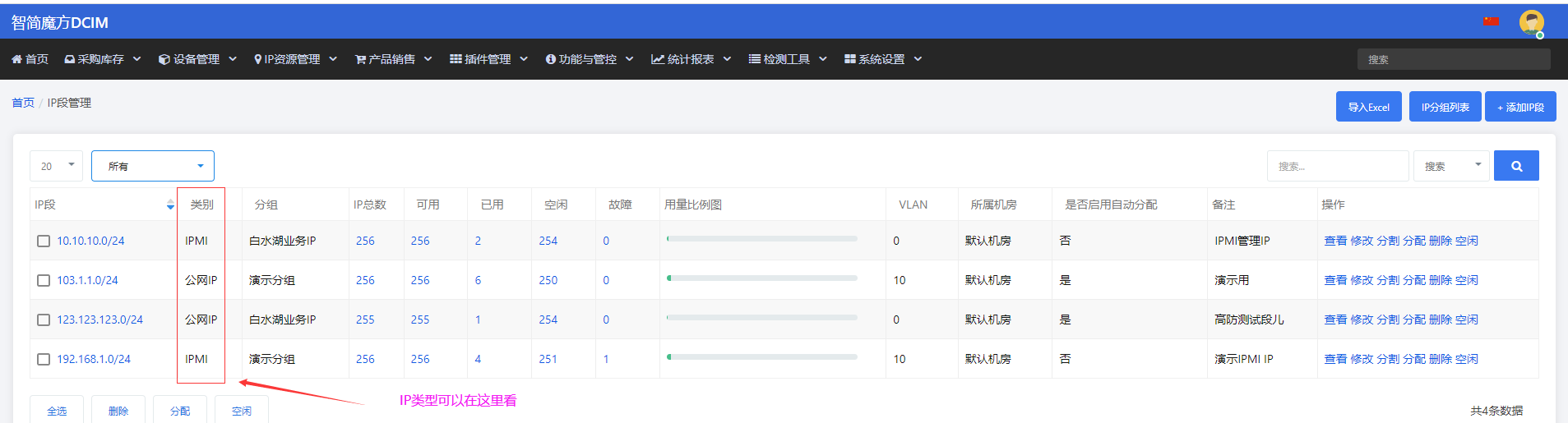

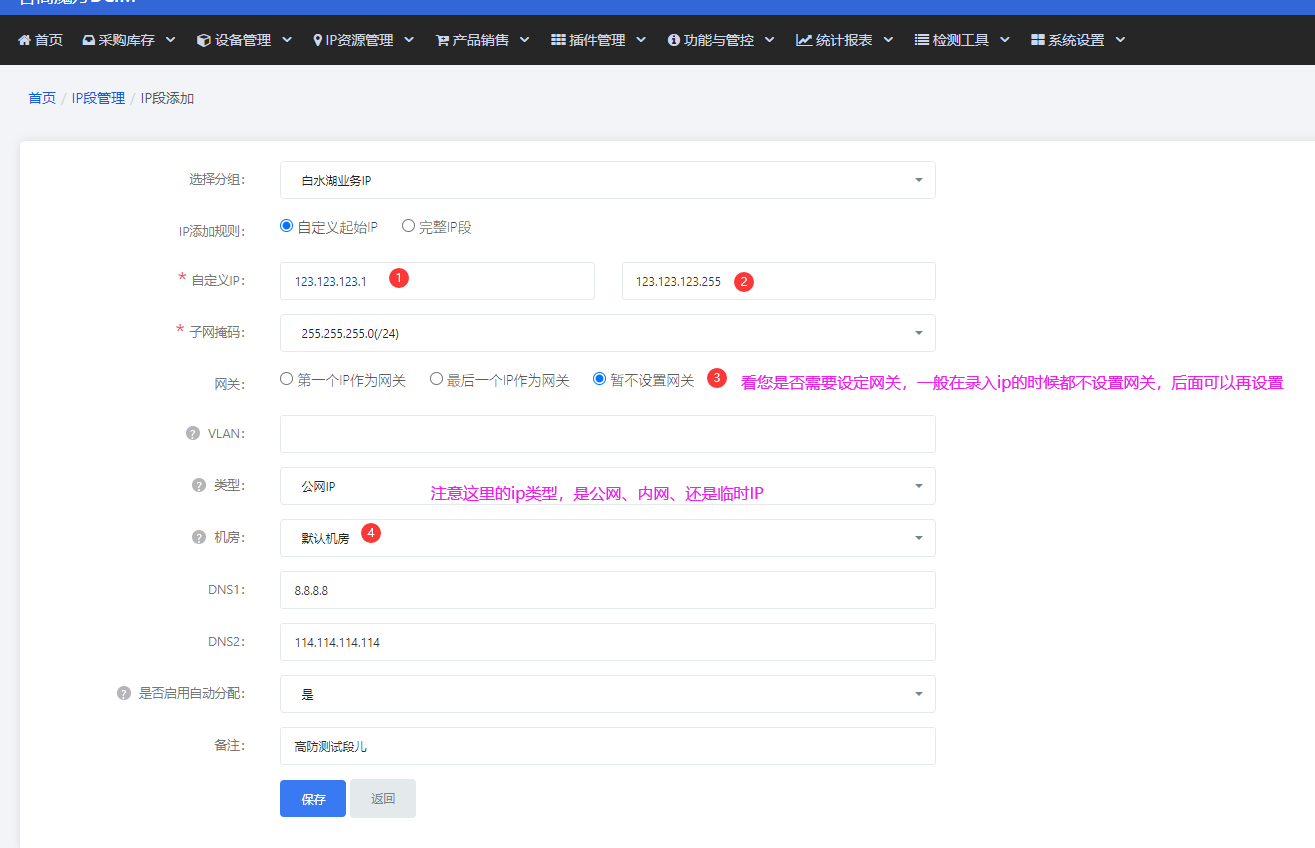

  注意下图中IP的类型（是公网IP,临时IP，还是IPMI IP)



•      1.6、录入设备（交换机+服务器）

•             第一步：录入交换机

                   先录交换机，这样就能，在录入服务器时选择所接的交换机端口，（当然您没有交换机，也可以不录入。或者先录入服务器也都是可以的）

                      手动方式录入

                         注意：交换机的名字不能有空格


                              填写正确的登录方式+IP+权限+并选择正确的交换机型号（若是没有可以尝试选择一个相近的型号）

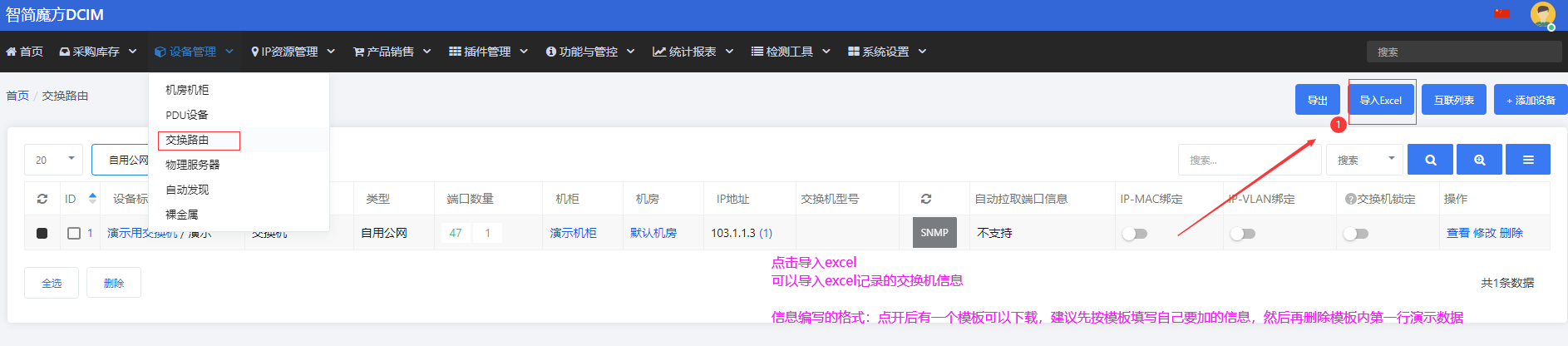

                   excel文件方式导入

                              注意：交换机的名字不能有空格





                   务必把鼠标放到红色处，查看描述备注，这里注明了数据格式


                 填写好后，再次点击导入，并选择您编辑的excel文件即可


         第二步：录入服务器

                录入服务器，因为后期要用dcim系统来装系统，所以要求录入服务器IPMI的相关信息（当然若是没有ipmi的话，自动化装机基本就无从谈起了）
                   注意：若是要填写服务器所接的交换机端口，
                   格式必须为：交换机标签@交换机端口, 英文逗号分隔
                   示例：HY-S5024@GigabitEthernet1/0/2






      1.7、配置临时VLAN

                  使用前提：

                      ①交换机支持控制，能正常修改vlan号

                      ②对应服务器录入的时候需要选择正确的外网交换机端口
                      ③录入服务器填写正确的公网口网卡mac

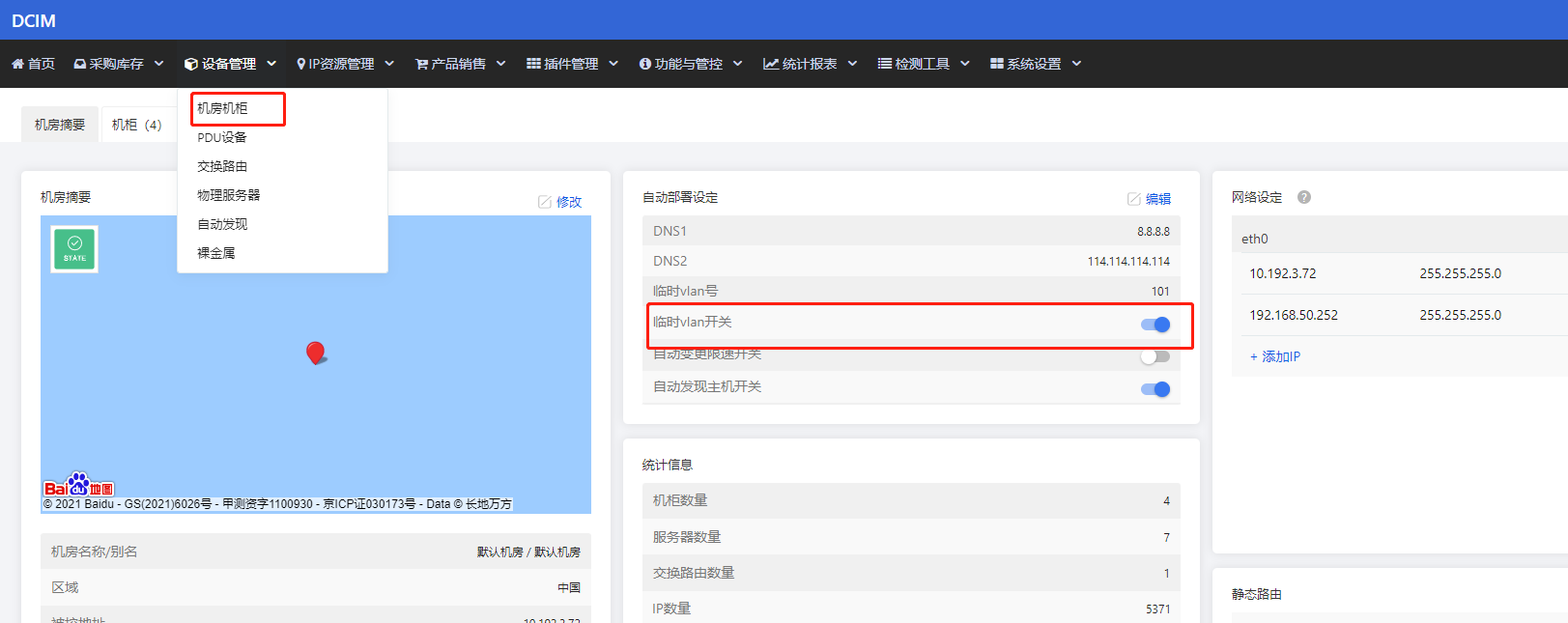

                第一：启用DCIM系统-临时vlan功能

                     设置方式：系统设置》常规设置》服务器与自动化》临时vlan,点击启用

               第二：对机房启用临时vlan

                           先启用临时vlan

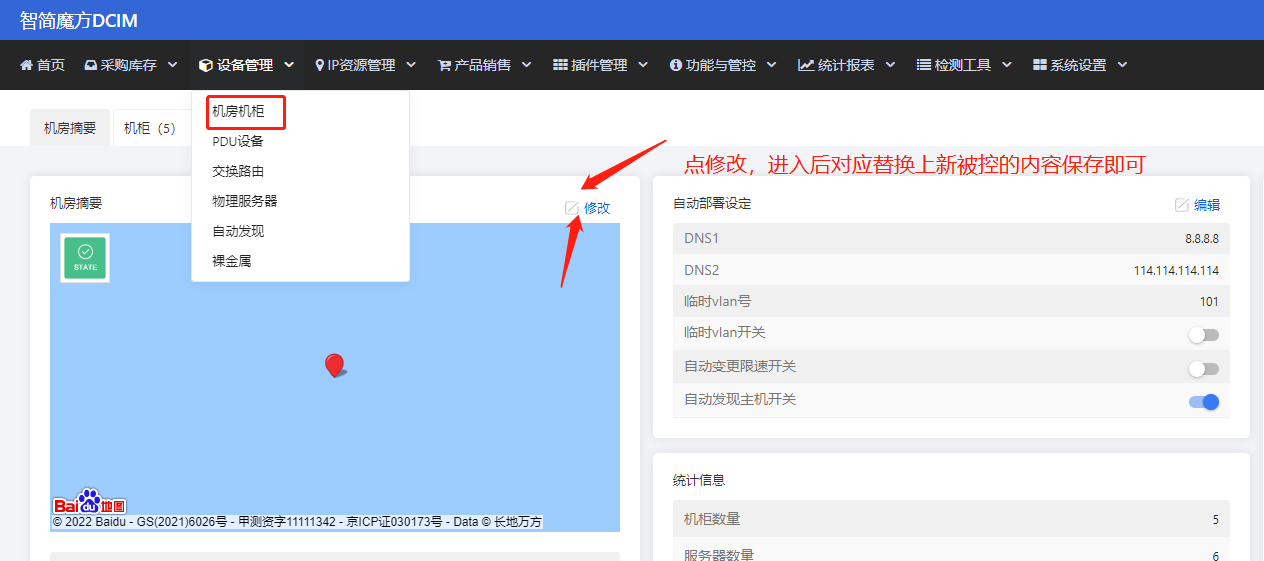

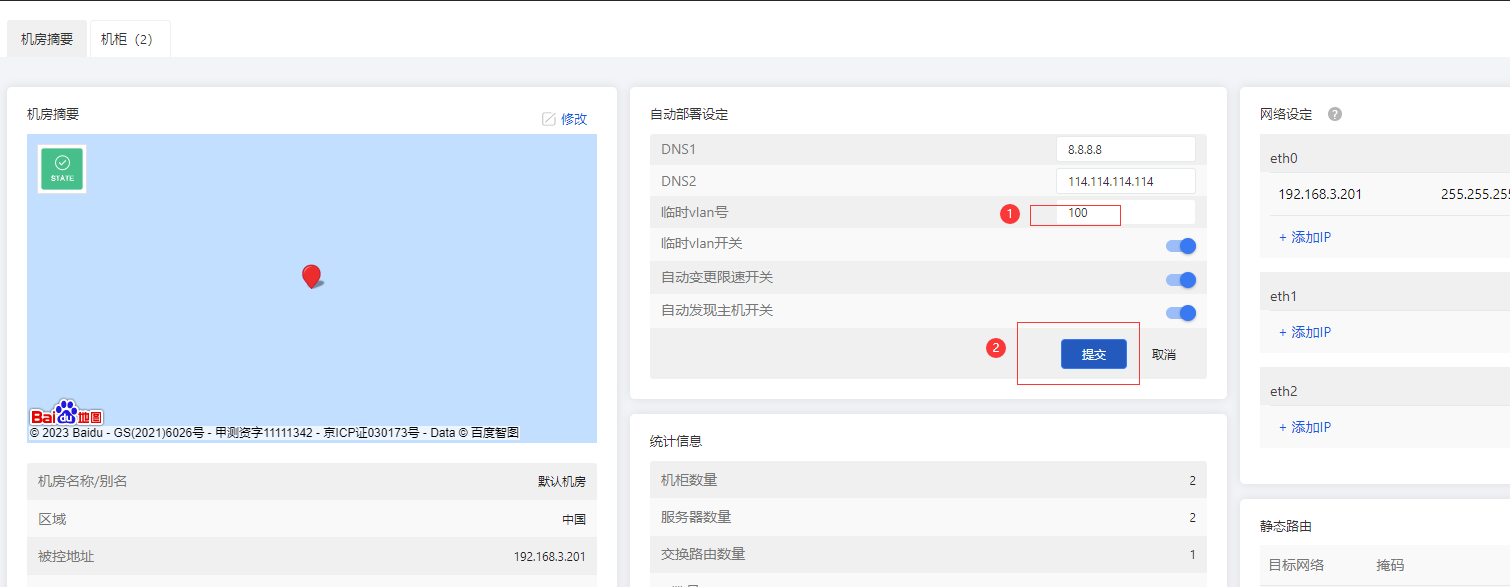

                       在设置临时vlan的vlan 号，（点进机房，然后点击 自动部署设定 的 编辑，输入临时vlan 号，我这里假设是100，您根据您的规划填写即可）

              第三：添加一个临时IP段

                            这里规划，10.99.100.0/24 作为这个机房的临时vlan,不设置网关，先选择机房，再选择ip类型为临时vlan,然后临时vlan那一行会自动填充。

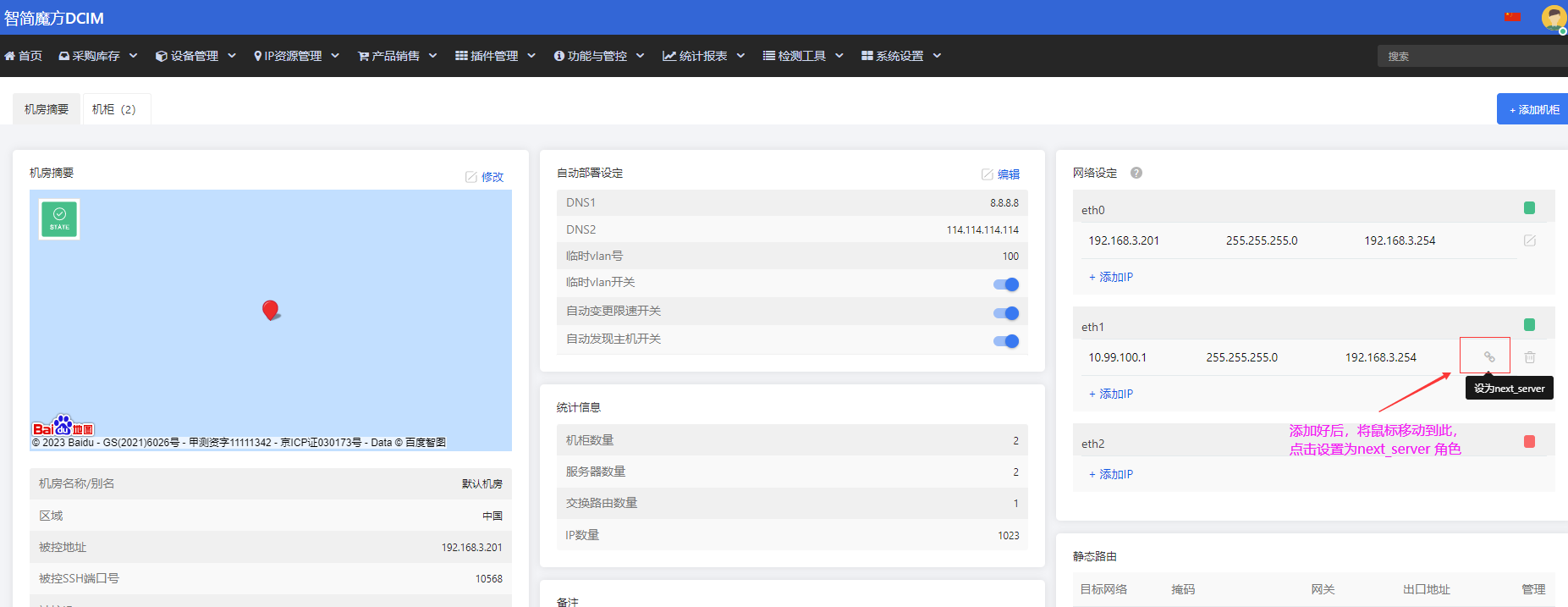

                         第四：为被控机房规划一个独立网卡配置临时ip,并设置为next_server角色

                      第五：将next_server独立的网卡所接的交换机口子vlan改成临时vlan设置的vlan号（强调的是独立网卡做next_server时，才执行这步，要是和被控的公网ip放一个网卡，不懂时最好不要设置）

                                     (注意：这里我们看到的是eth1,那么对应该被控所在的物理网卡，正常应该是第二张网卡，这样您就大概知道是接的那个交换机口了)

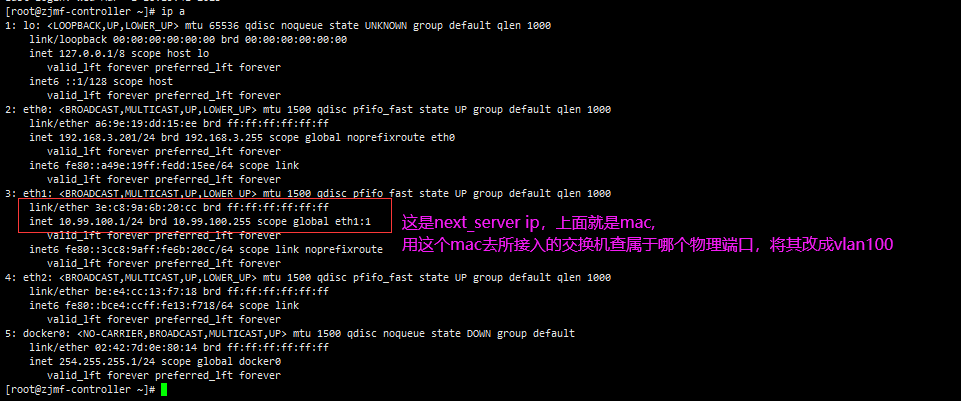

                                    (最准确的方式还是，ssh登录到被控，查看刚才配置的next_serverIP对应的mac是多少: 登录被控的密码，您可以开启debug后找魔方进行查询，或者索要被控的root密码，魔方只会记录第一次安装时设定的root密码，若是您自己改了，我们也是查不到的)

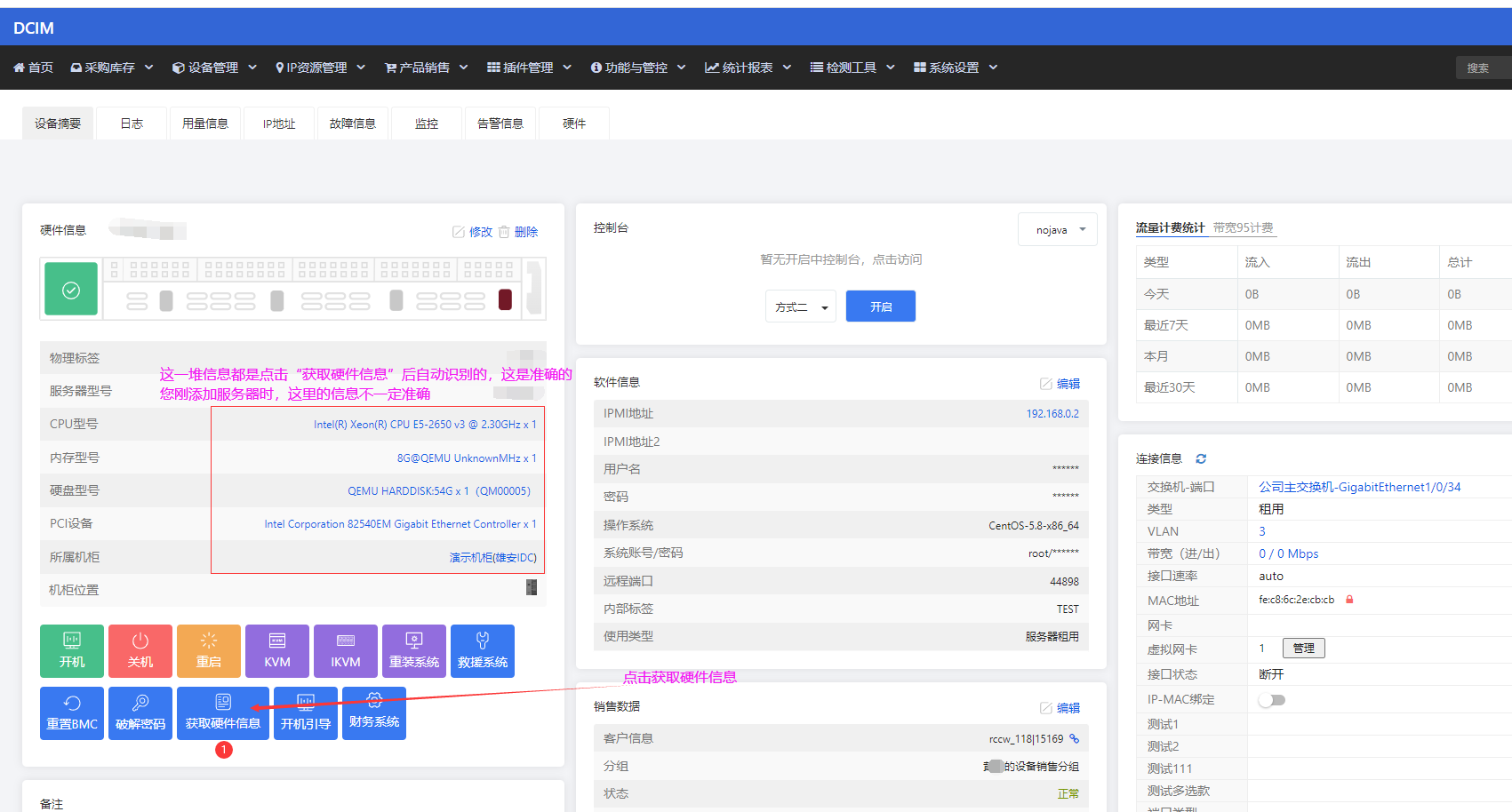

•            1.8、测试能否成功获取服务器信息

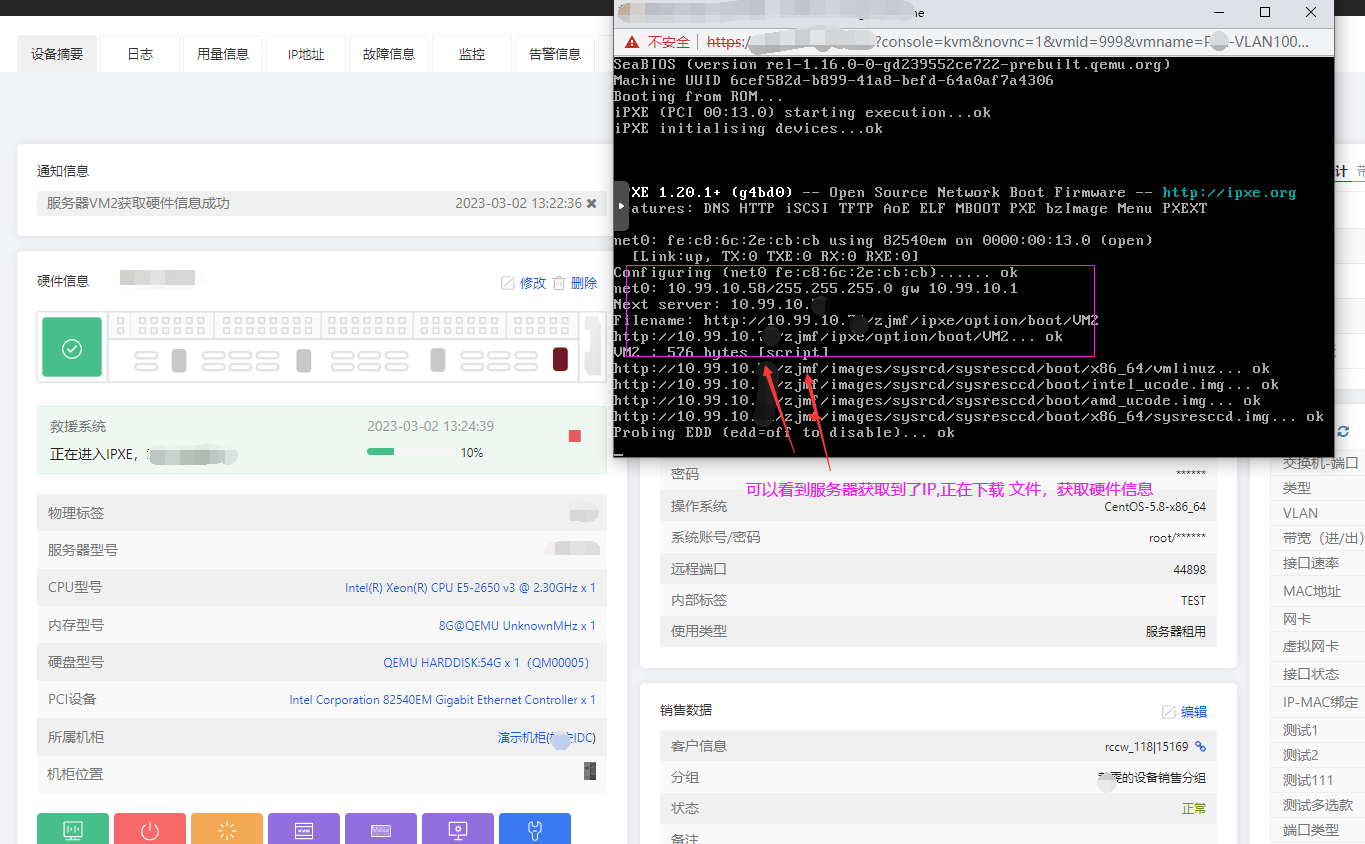

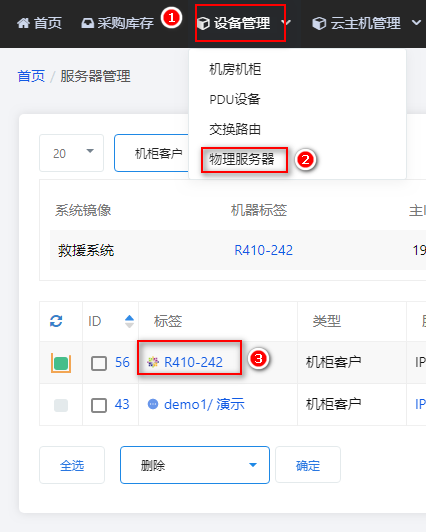

•                     进入服务器设备，获取硬件信息

                      若是这一步没有问题，那就说明，您的临时vlan 配置正确，可以正常工作了








•       1.9、下载镜像+测试装机

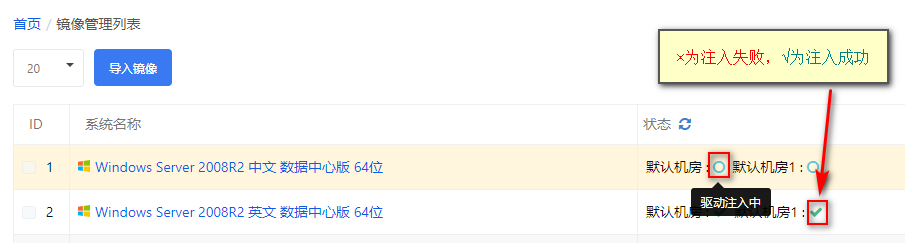

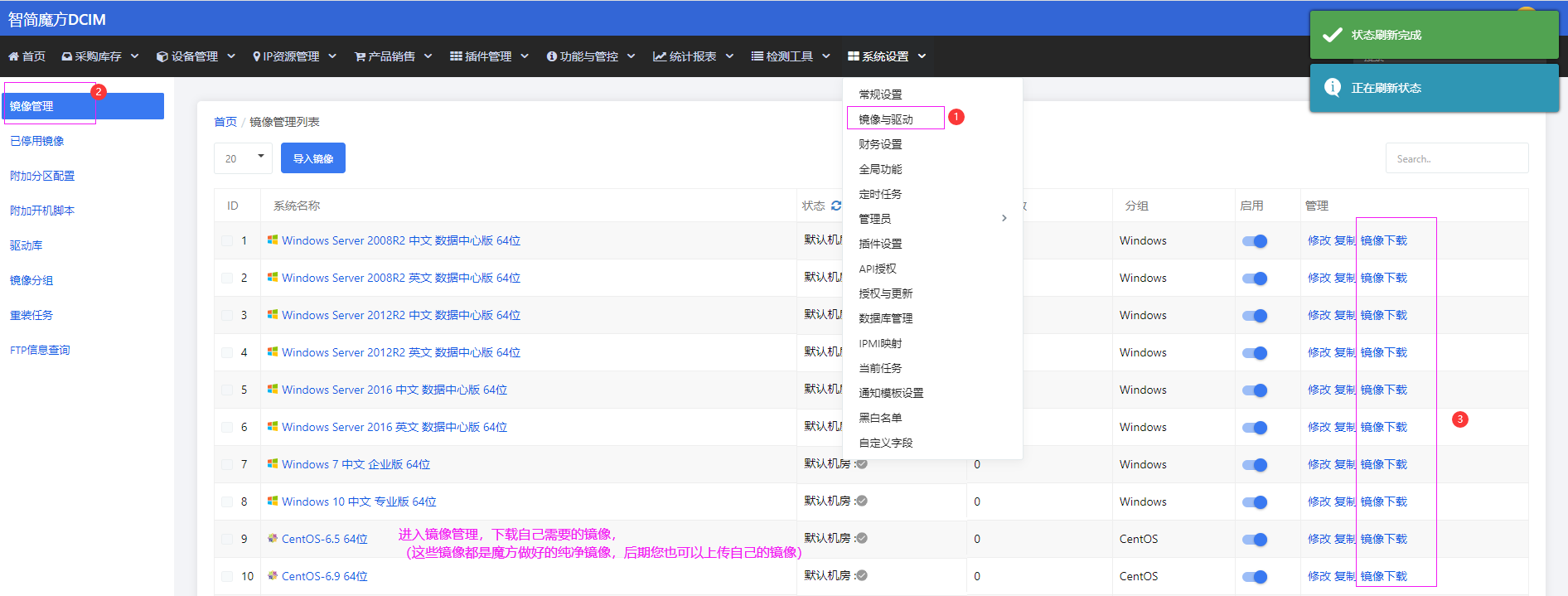

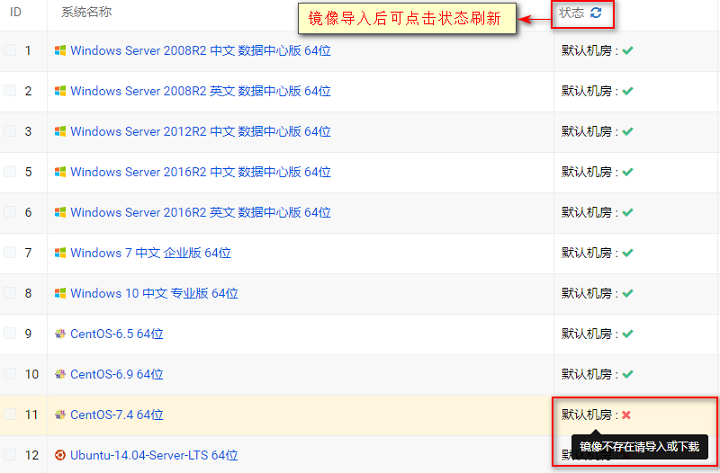

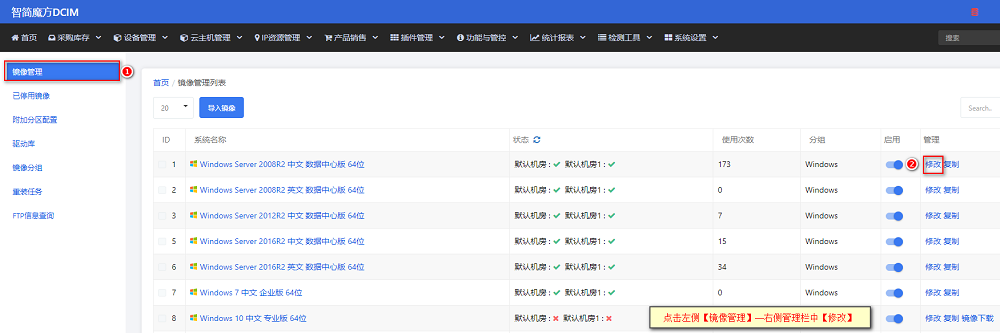

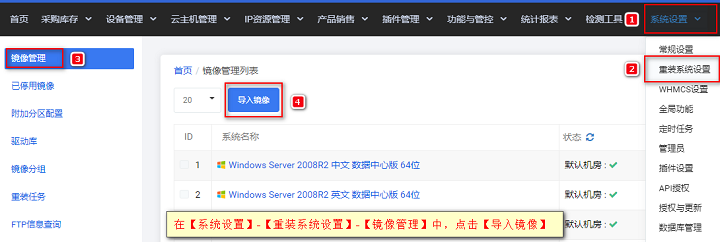

•             下载镜像

                下载魔方官方的镜像，测试装机


          测试装机

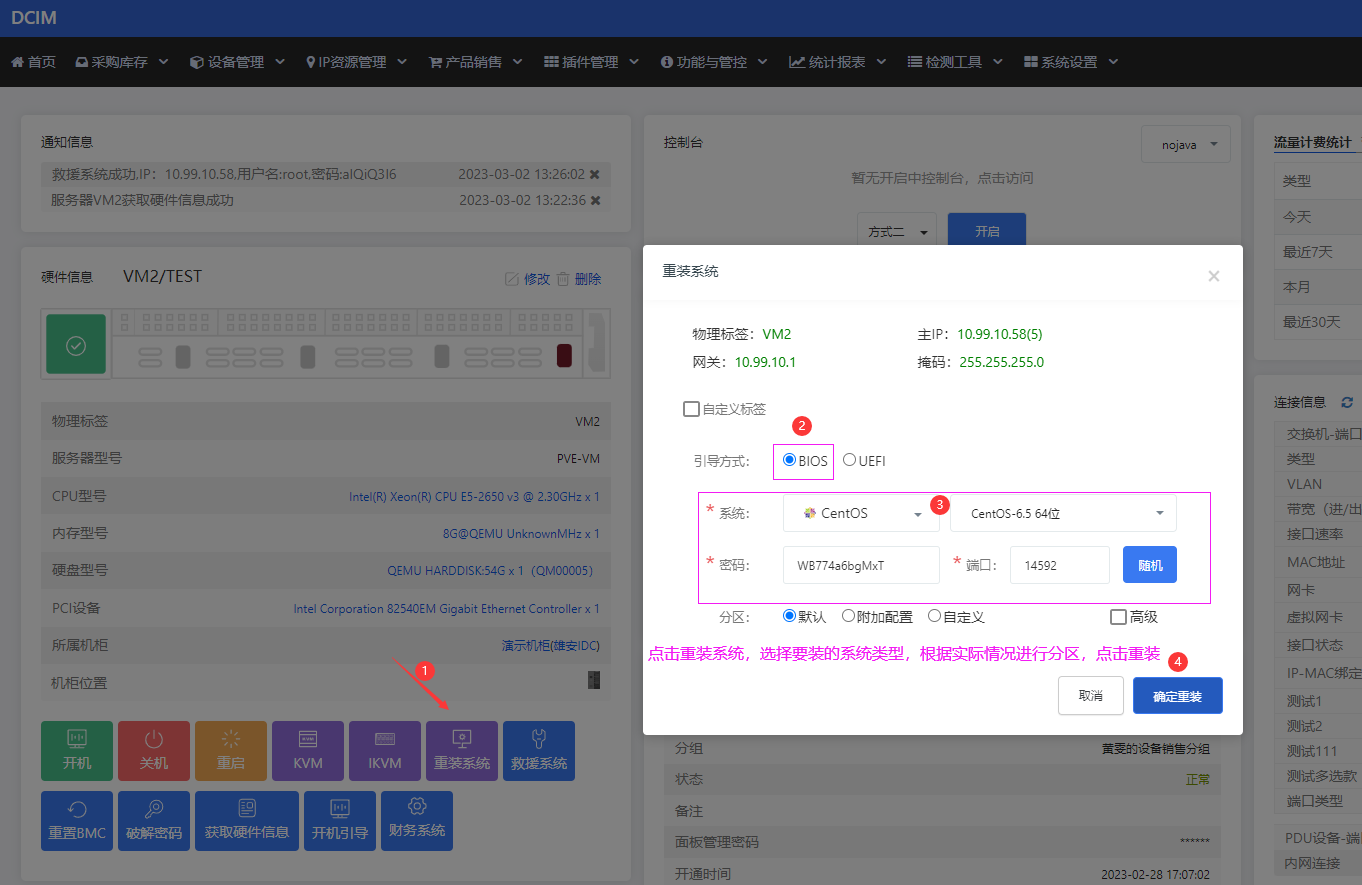

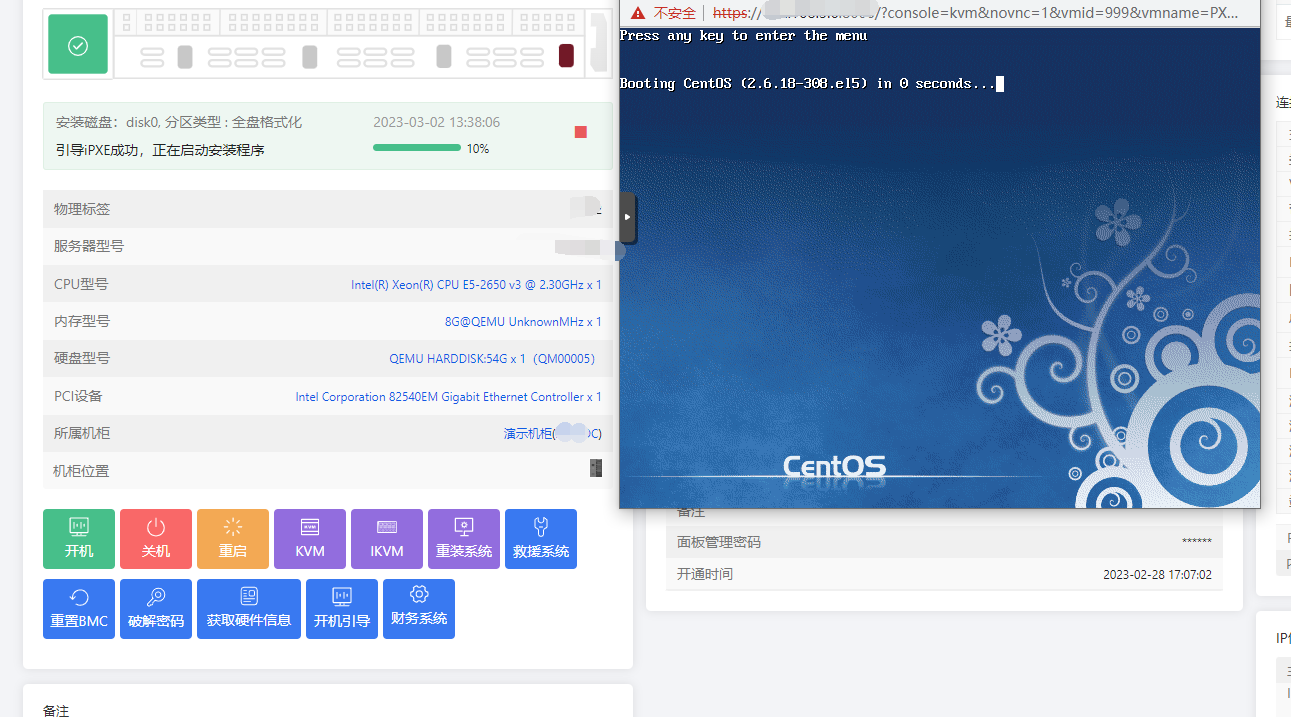

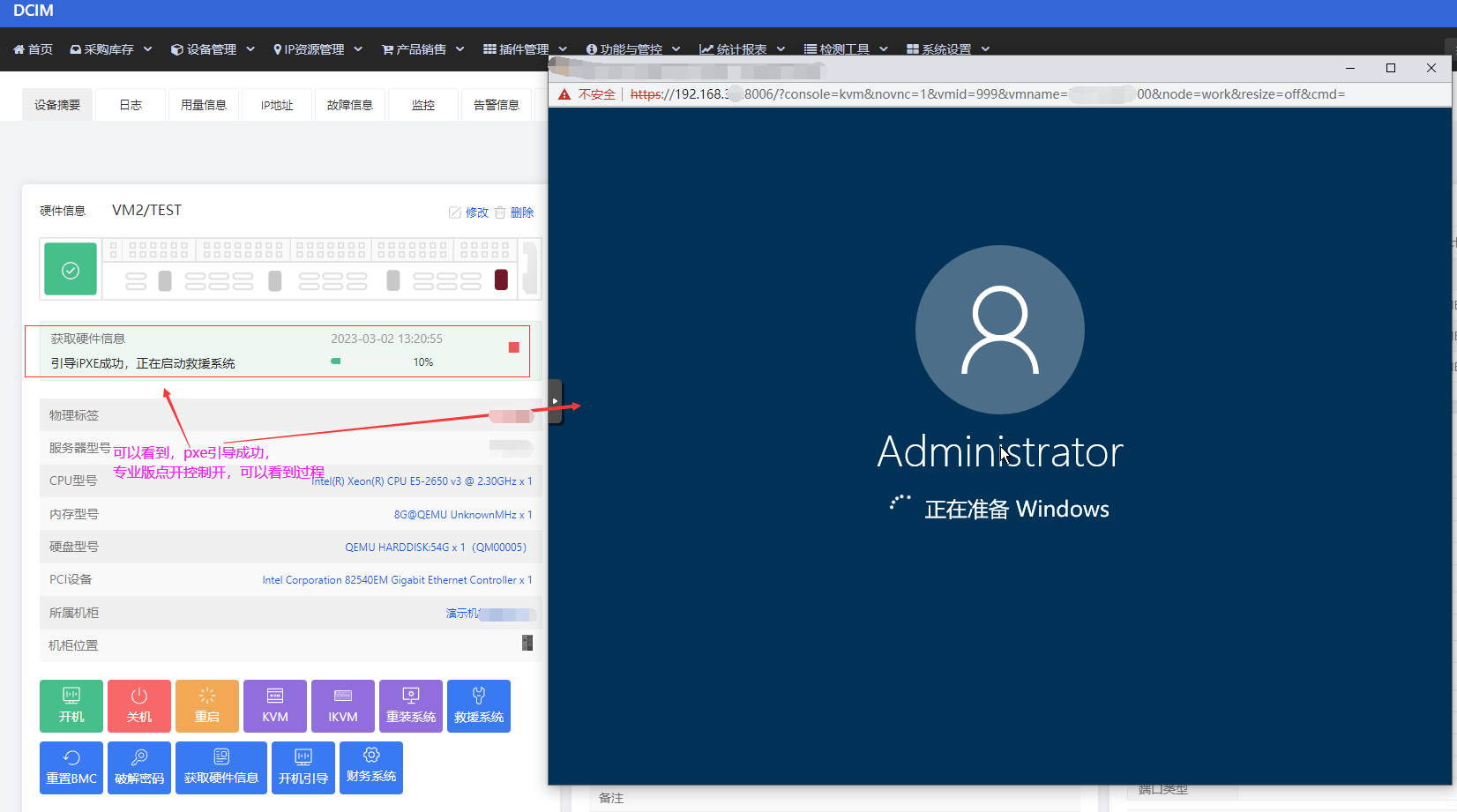

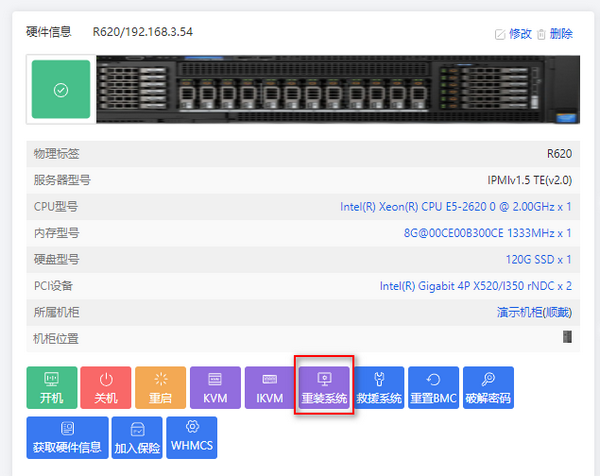

                    找一台服务器，点击“重装系统”，避免驱动问题我们选择装一个linux系统测试

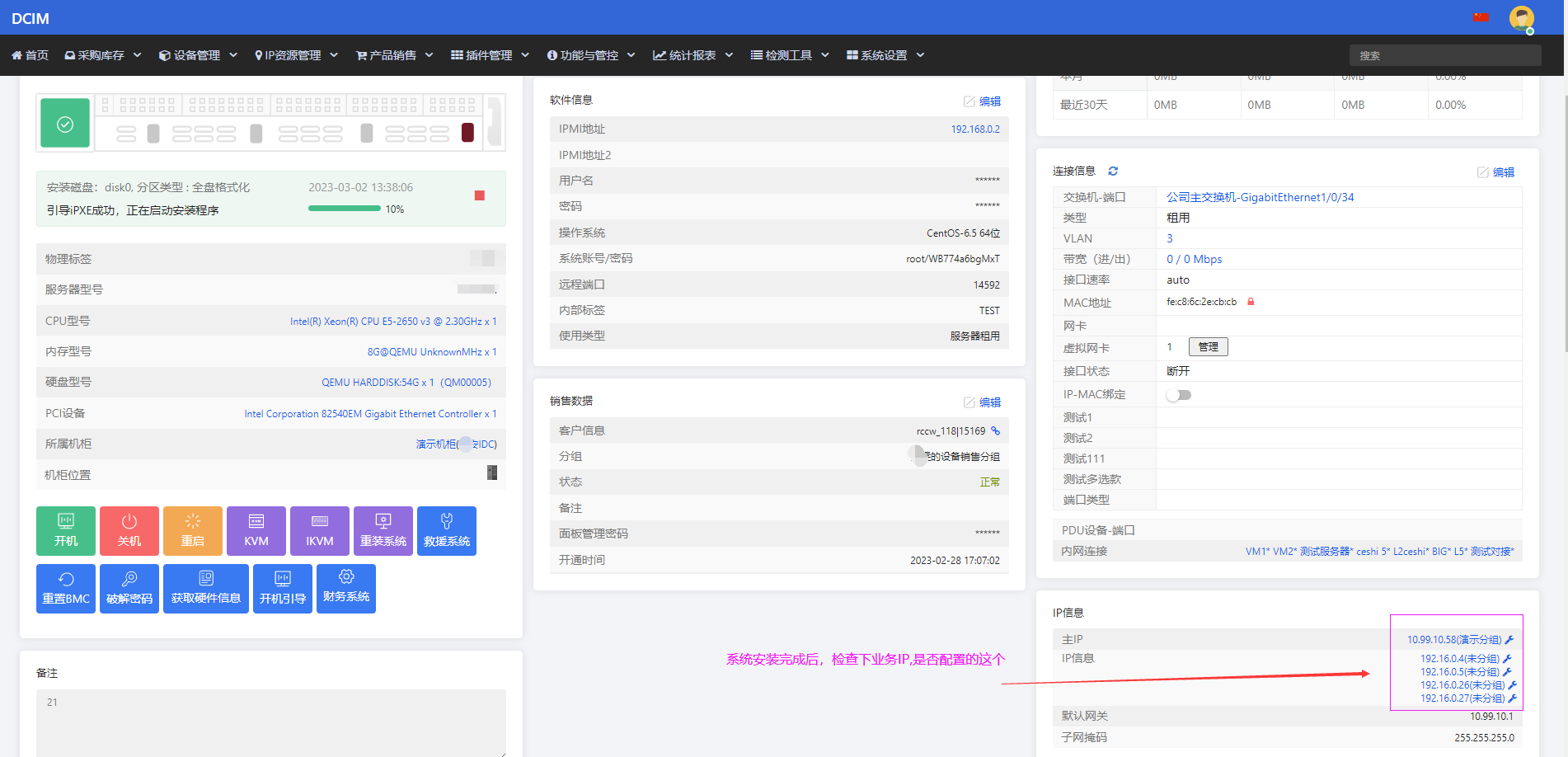

              安装完成后，检查IP是否配置正确

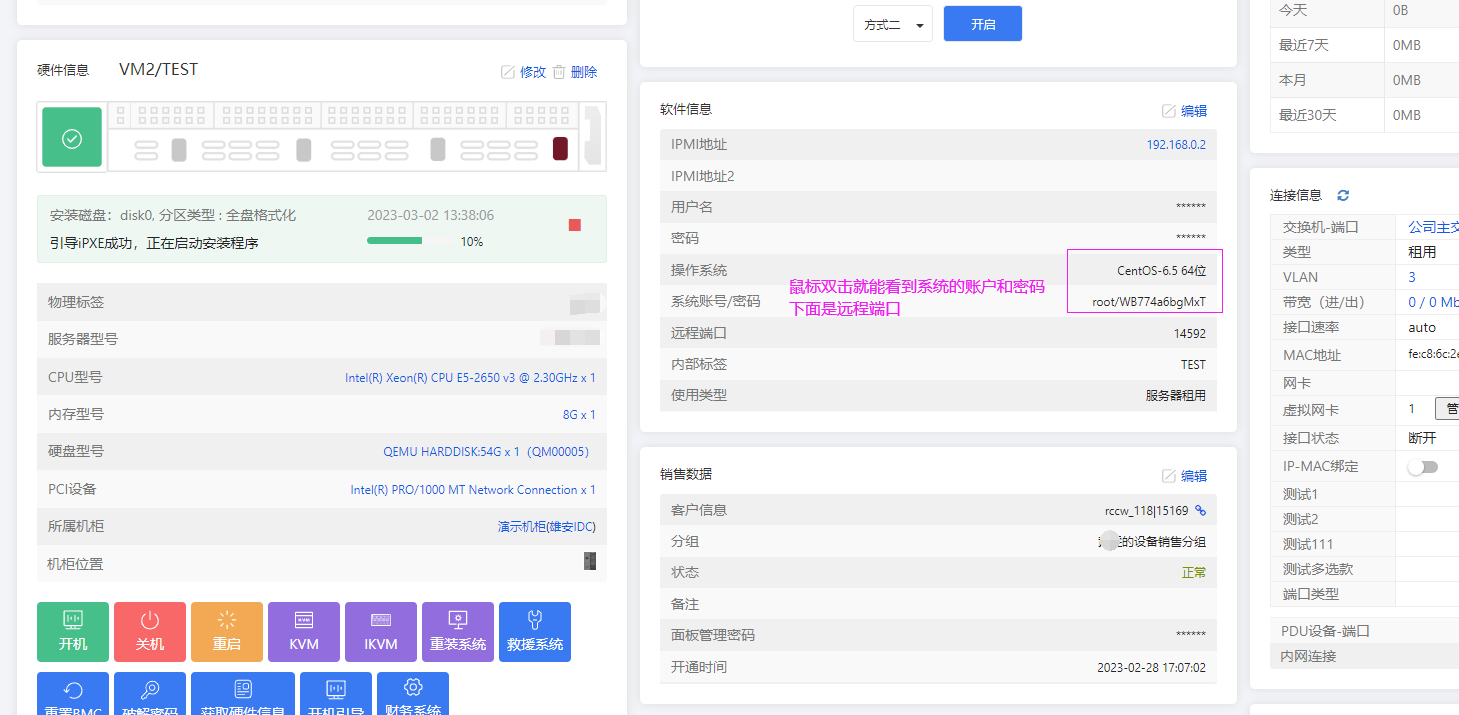

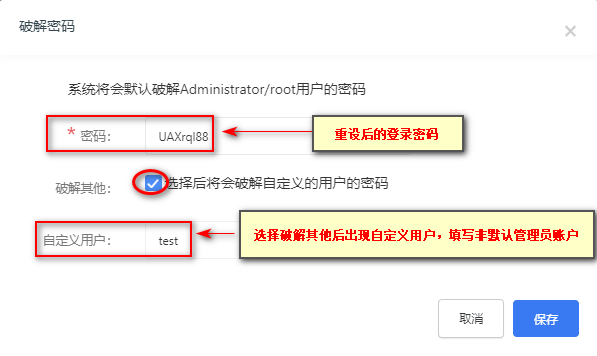

             安装完成后，查看系统的密码
  二、进行销售平台对接

  •      2.1 添加API对接账号

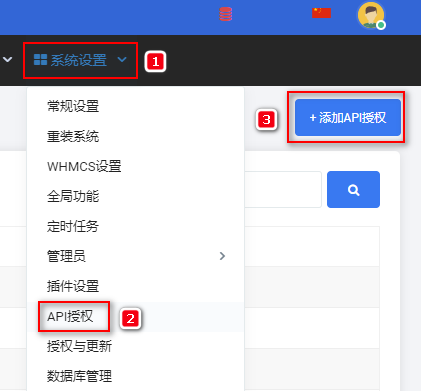

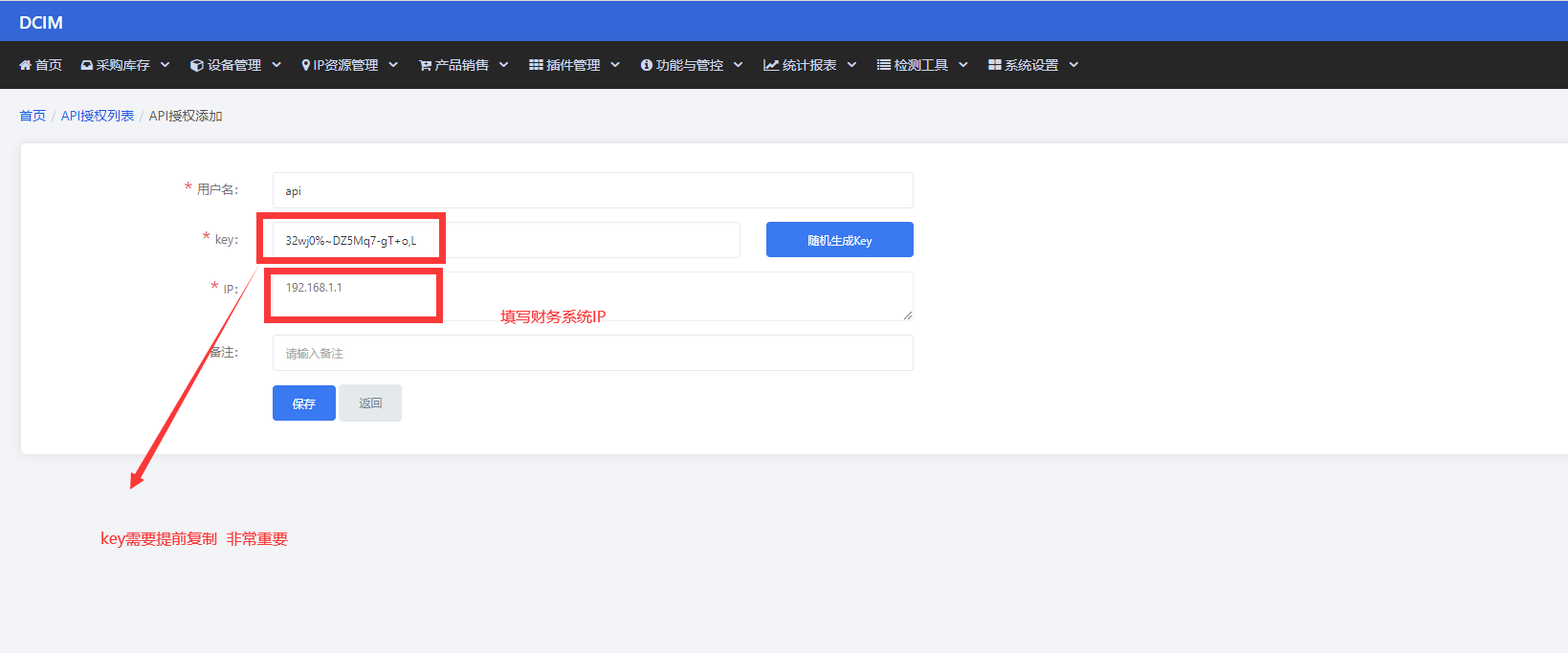

                 请前往【DCIM系统】-【系统设置】-【API授权】-【添加API授权】





    •     用户名：用以对接财务系统的用户名（可自定义）
    •     Key：点击随机后注意妥善保存
    •    IP：填写魔方财务所在服务器的出口IP，我们仅允许该ip地址访问我们的接口

  •     2.2 添加销售分组

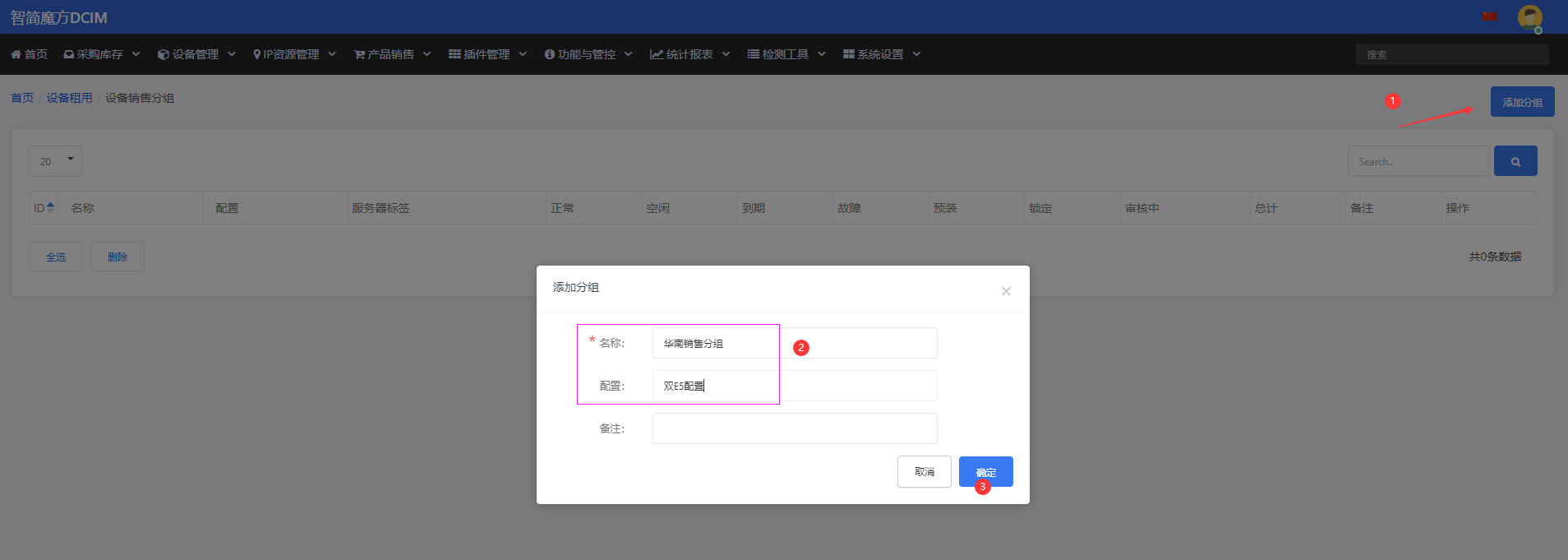

            添加销售分组

    如需实现服务器的自动开通，需设定服务器分组，否则请跳过。
    前往【DCIM】-【产品销售】-【服务器租用】-【右上角点击设备销售分组】







         为服务器分配销售分组

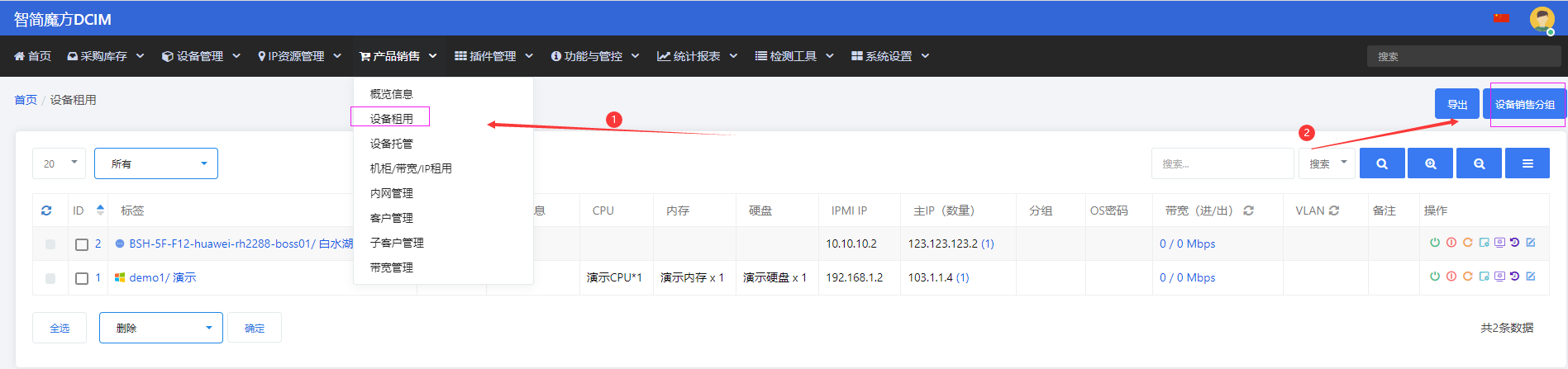

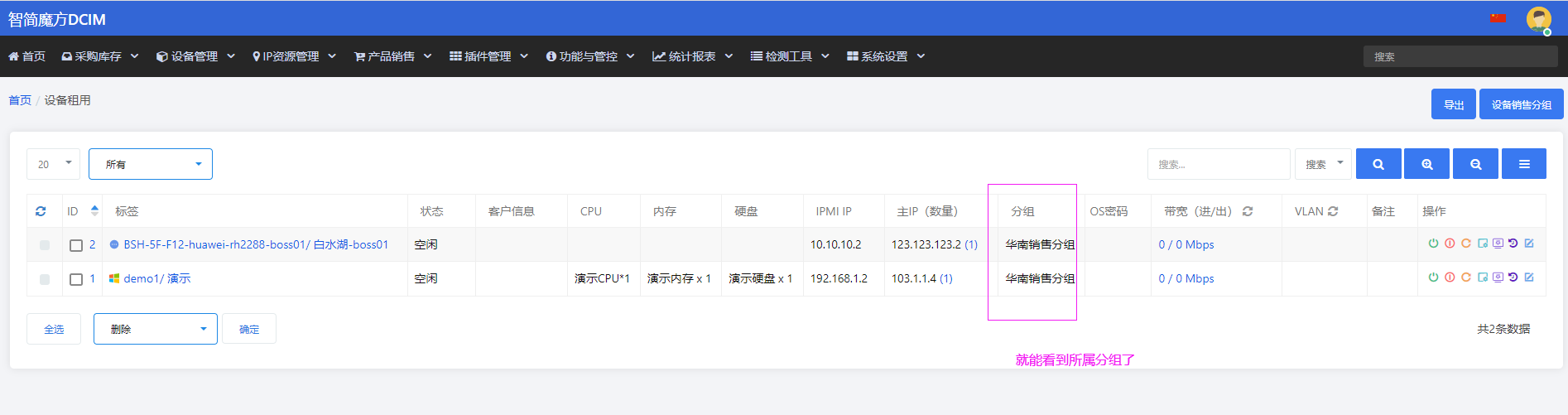

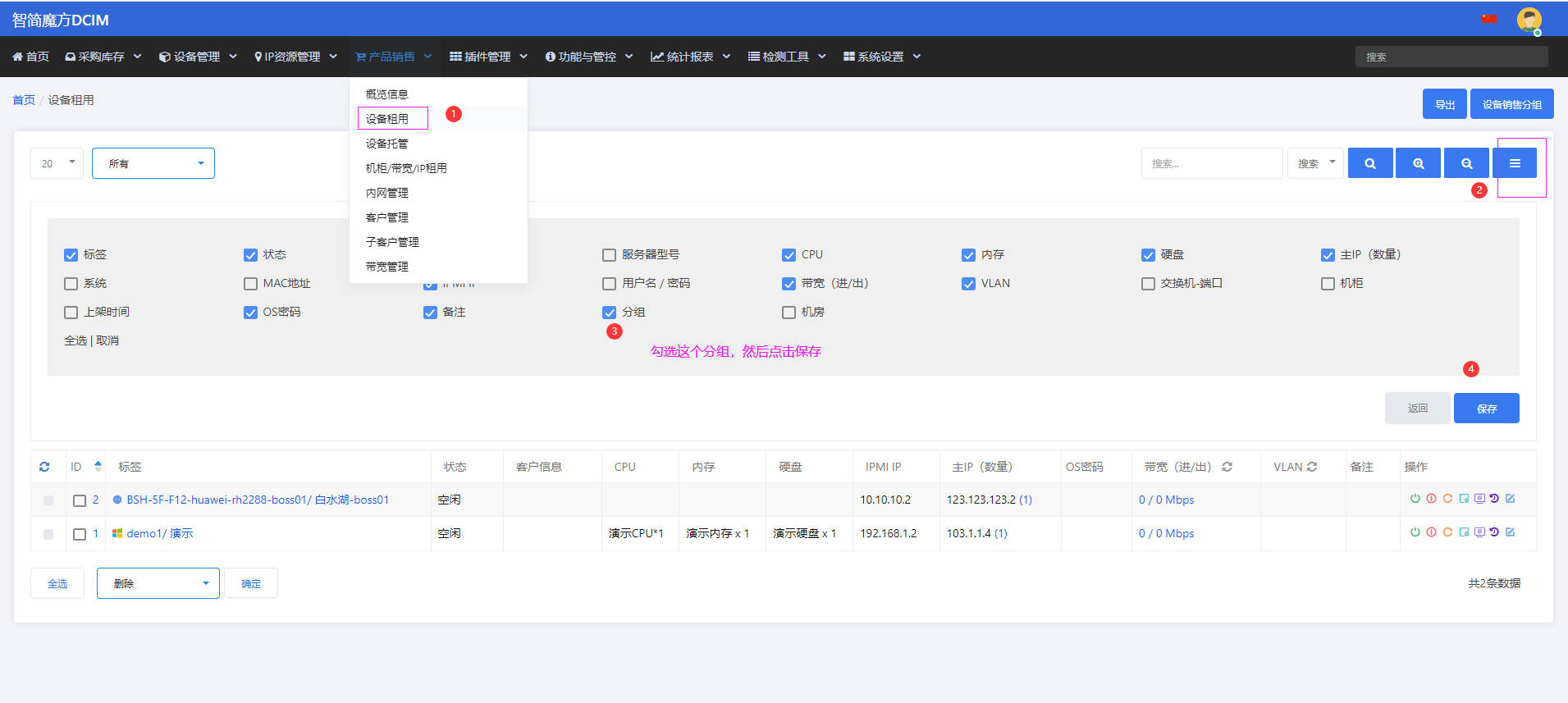

         把设备租用显示一行分组信息：点击 产品销售》设备租用》

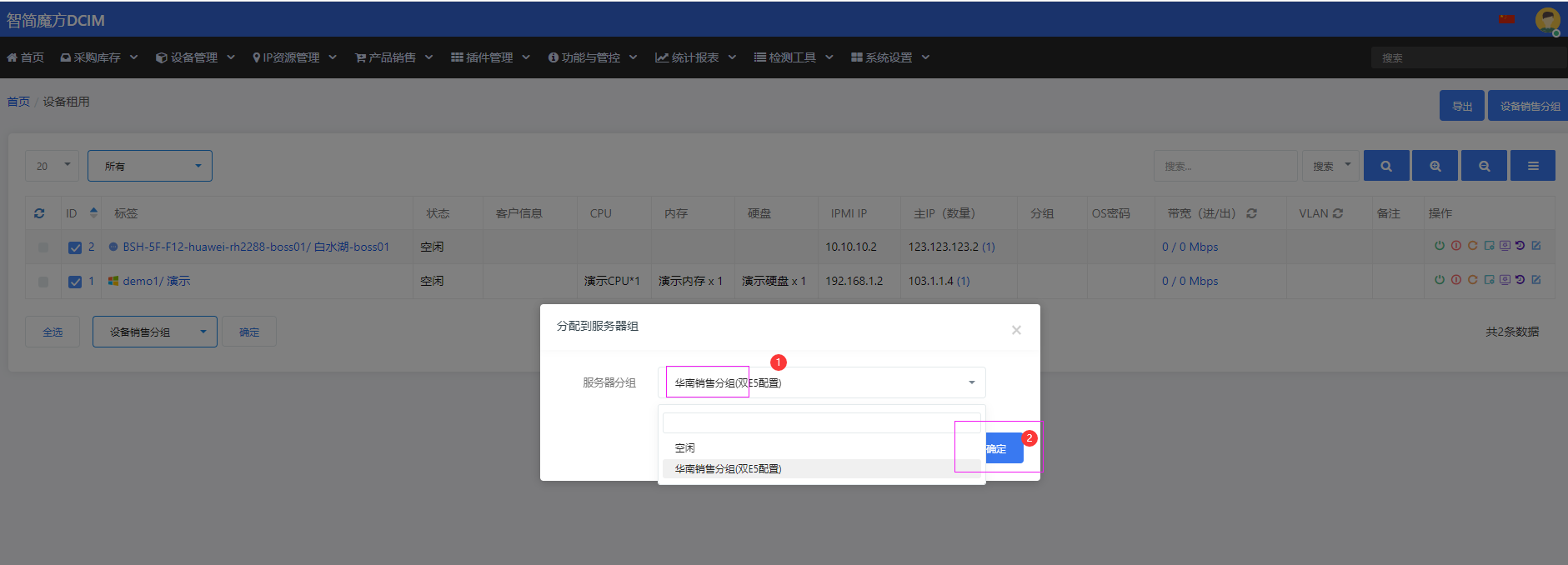

          将物理机设置分配销售分组

          勾选物理机 左下角选择批量操作-设置销售分组-点击确定



            选择我们刚才所创建的销售分组


  •      2.3 对接魔方财务平台

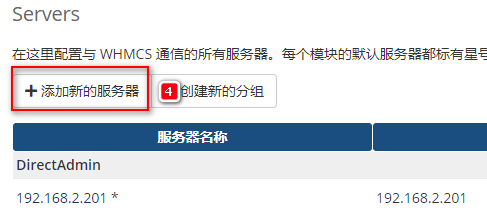

                1.添加魔方DCIM系统自动化接口



               2.填写DCIM系统相关信息



    •     名称：自定义填写，建议填写 DCIM 配置 可自定义
    •     地址：填写DCIM的域名或ip地址  如要使用VNC，需填写域名且确保DCIM是https访问且证书有效
    •     用户名：DCIM添加的 API 用户名
    •     KEY：DCIM添加的 key
    •     端口：端口默认为443，如有变更DCIM访问端口，请填写DCIM端口

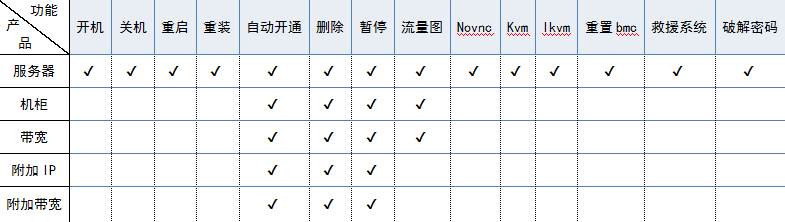

        3.设置客户操作权限



         4.添加完成了 查看连接状态



    2.3.2添加DCIM类产品

      在【产品配置-裸金属-产品设置】中，点击新增产品。

    • 产品名称：自定义
    • 产品类型：魔方DCIM
    • 产品组：自定义选择（如没有创建产品组，请先创建产品组）
    • 接口设置

           （1）开通方式：选择自动化接口

           （2）接口分组：选择与DCIM对接的接口  >>添加的接口

           （3）产品类型：租用/托管

           （4）开通方式：选择付款后自动



        可配置选项原理与参数

             添加产品后系统会根据DCIM设置自动创建可配置选项，您可参考以下参数进行添加及修改
    注：只有在每次添加产品时，系统才会自动拉取DCIM信息并创建可配置项。若之后DCIM相关信息有变动时，需手动修改配置项。

    配置项名称	配置项参数	参数说明	必选	未传递默认值
    server_group|硬件配置	1|E52630	1为DCIM中-产品销售-服务器租用-设备销售分组ID	✔
    ip_num|IP数量	5|5个 NO_CHANGE |1个	5为需要为该服务器分配的IP数量 NO_CHANGE是指系统不会对服务器IP数量进行变更	✔
    bw|带宽	10,5|进10Mbps，出5Mbps NO_CHANGE,5|5Mbps	10,5分别代表进出带宽，单位Mbps NO_CHANGE可用，代表不改变服务器当前方向的限速设定（请注意，0不传递不生效！）	✔
    bwt|流量	2048|2T	2048指需要为该服务器分配的流量，单位G		未传递默认不限制
    ip_group|IP分组	1|香港	1指DCIM中-IP资源管理-IP分组ID		未传递将随机分配

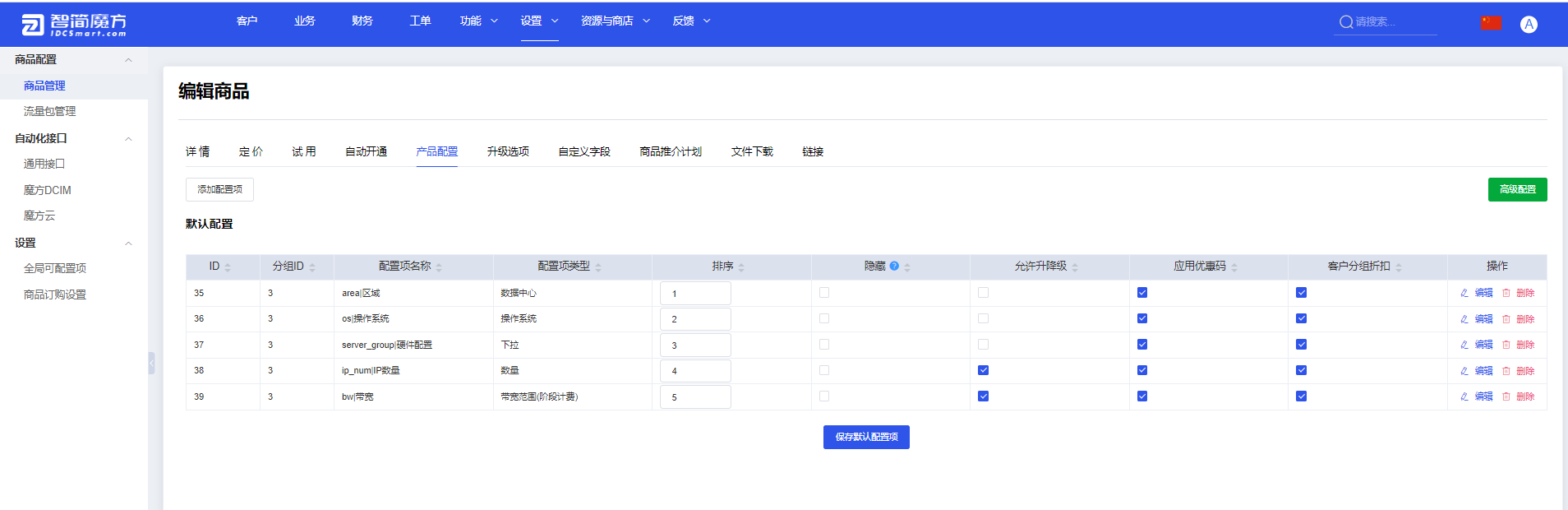

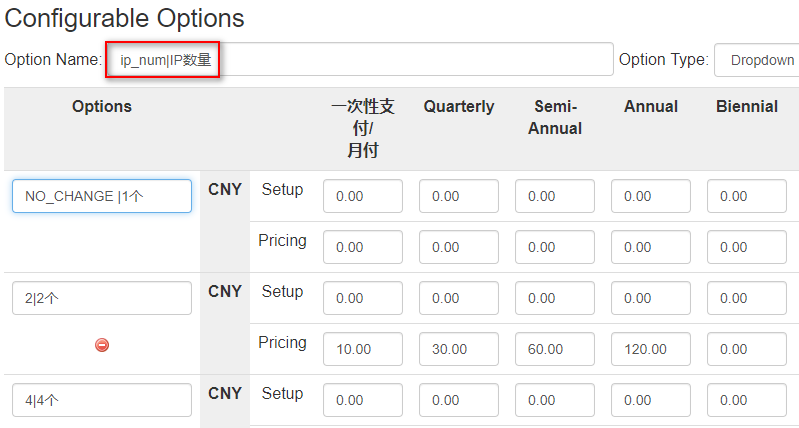

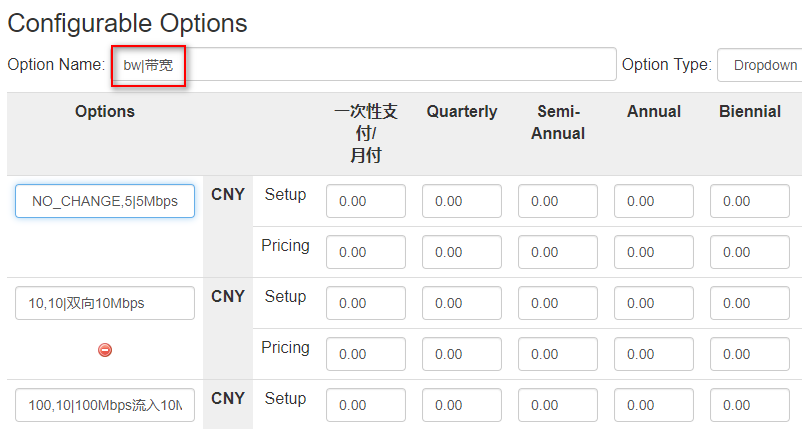

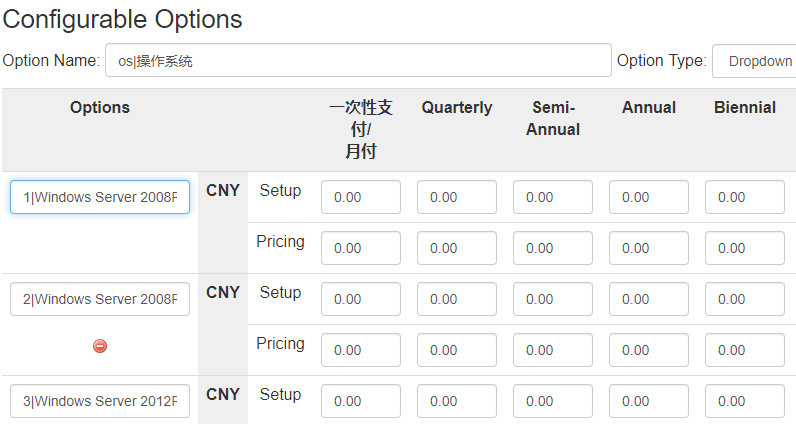

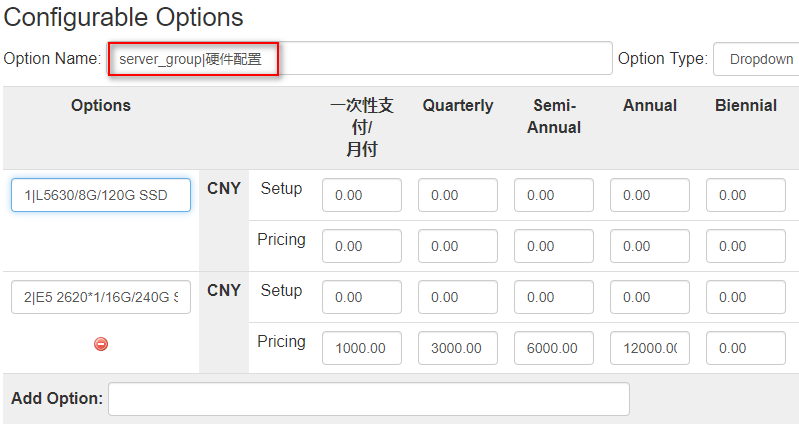

          进入商品-产品配置 配置可选项参数



                           注意查看可配置选择参数中的参数说明和是否必选

    三、功能介绍

    • • 3.1 库存采购
        • ●3.1.1 采购管理


          返修出库

          返修出库这个页面记录了您机房设备返修和出库的记录。

          您可以在此页面对返修出库记录进行一个【完成】管理。

        • ●3.1.2库存管理

        •    库存管理

          您可以通过库存管理这个页面查看各种硬件的用量情况，以及对硬件进行返修出库操作。


          • 库存状态查看
          • 设备返修



               一、库存状态查看

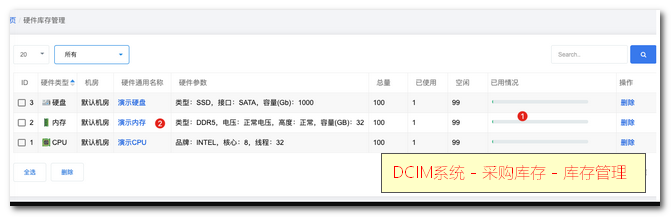

          从导航栏【采购库存】-【库存管理】进入到下图的页面。

          上图中，①的地方可以看到硬件设备使用情况。
          点击②那里的硬件通用名称，可以进入设备详情列表。

               二、返修出库

          1、点击设备通用名称，可以进入设备列表页面。勾选你需要返修出库的设备，然后点击页面最下面的返修出库按钮。

          2、在新出现的页面里面，可以选择是返修还是出库，以及其他相关信息，设置完毕后点击保存即可。

          出库和返修需要选择的内容有所不同，根据页面实际内容选择即可。
          返修出库的记录在导航栏【采购库存】-【返修出库】里面查看。

        • ●3.1.3 返修出库

        •    返修出库

          返修出库这个页面记录了您机房设备返修和出库的记录。

          您可以在此页面对返修出库记录进行一个【完成】管理。

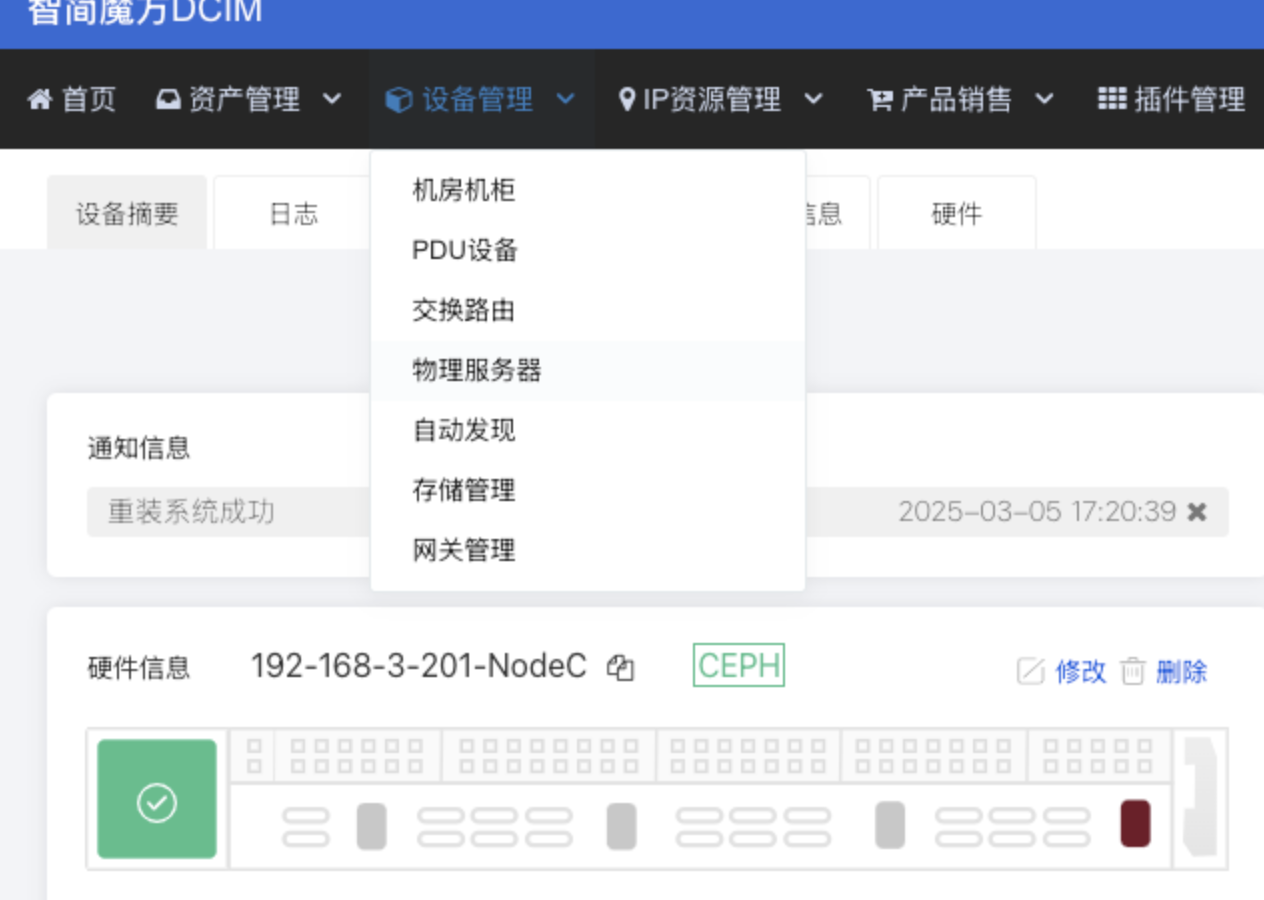

      • 3.2 设备管理
        • ●3.2.1 机房机柜

        •    机房机柜

          机房机柜是智简魔方DCIM系统里面一项非常重要的功能，我们建议您在系统设置完毕后就进行机房机柜管理信息的录入。

          • 机房列表
            • 添加机房
            • IPMI代理
          • 添加机柜

          一、机房列表

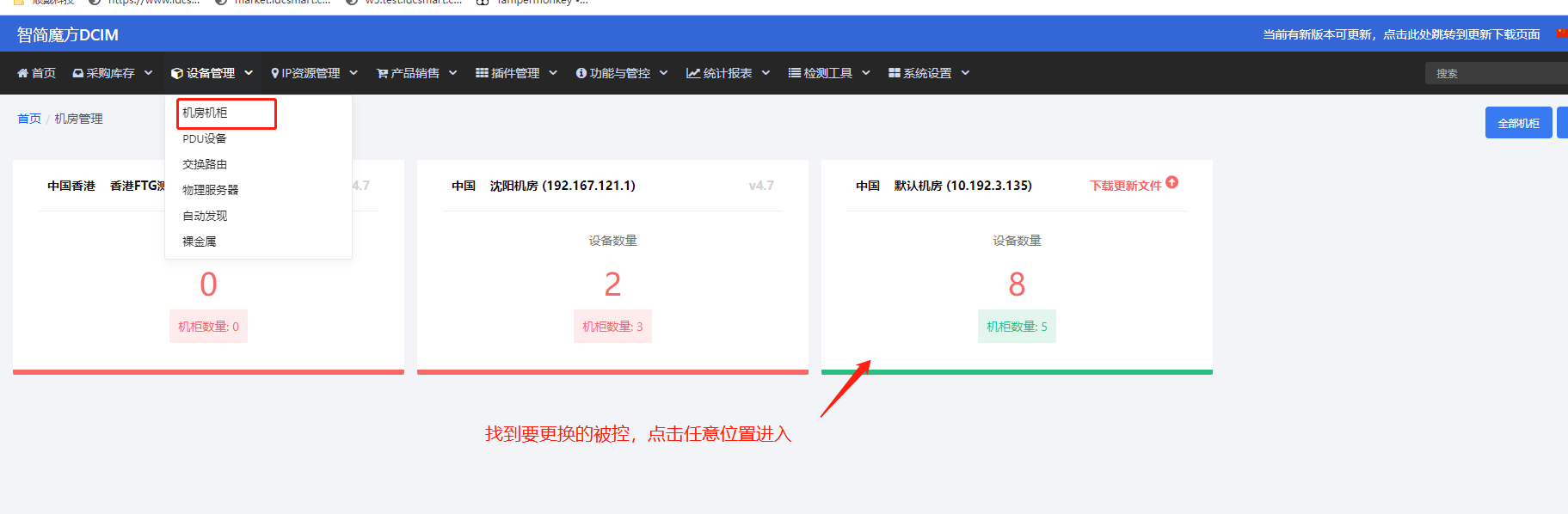

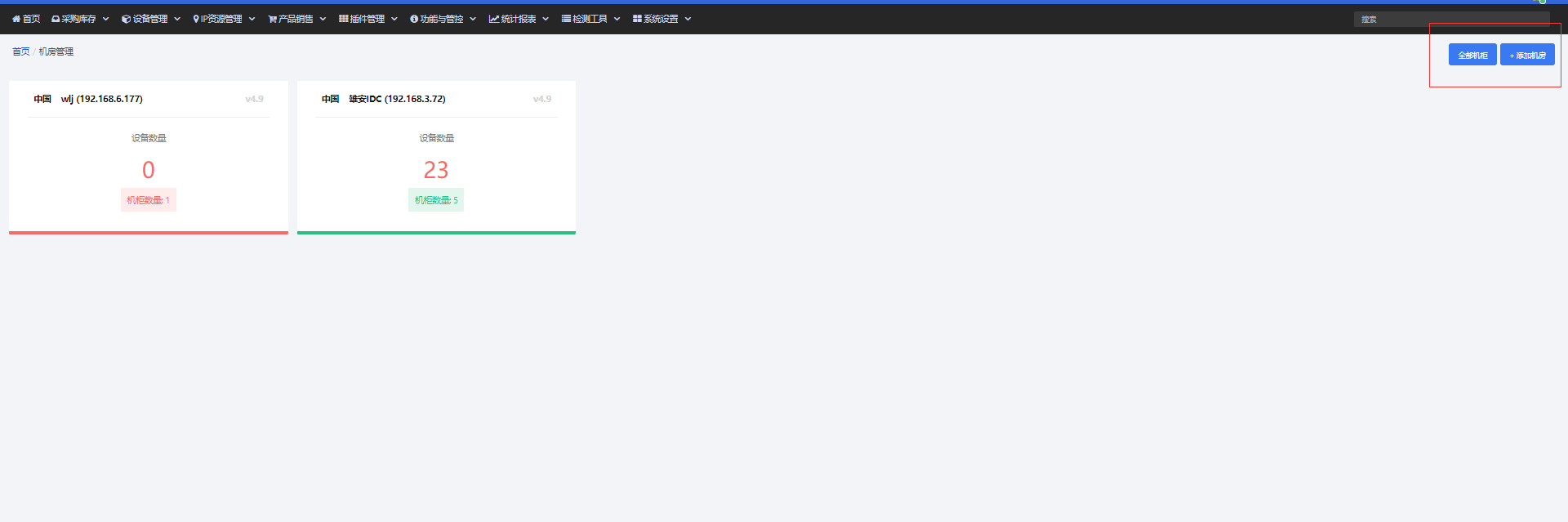

          从导航栏的【设备管理】-【机房机柜】菜单进入后，页面右上角有【全部机柜】和【添加机柜】两个按钮。

          如果您已经添加过了机房，那么这里将出现机房列表信息，被控下方显示绿色代表连接成功，如果为红色，即为被控与主控连接异常，则需要检查被控服务器的配置是否正确或者被控到主控的网络是否通畅。

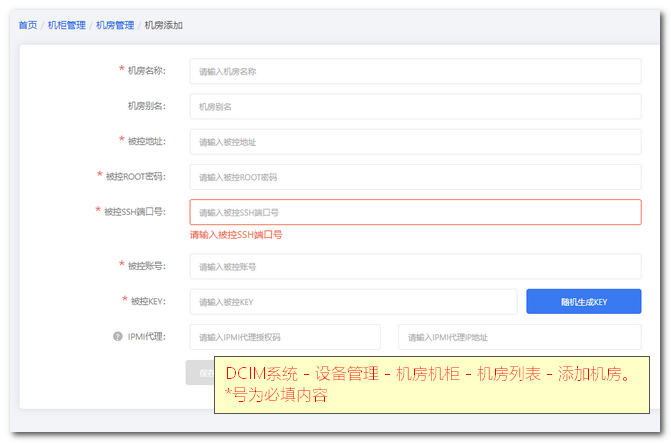

              1.1 添加机房

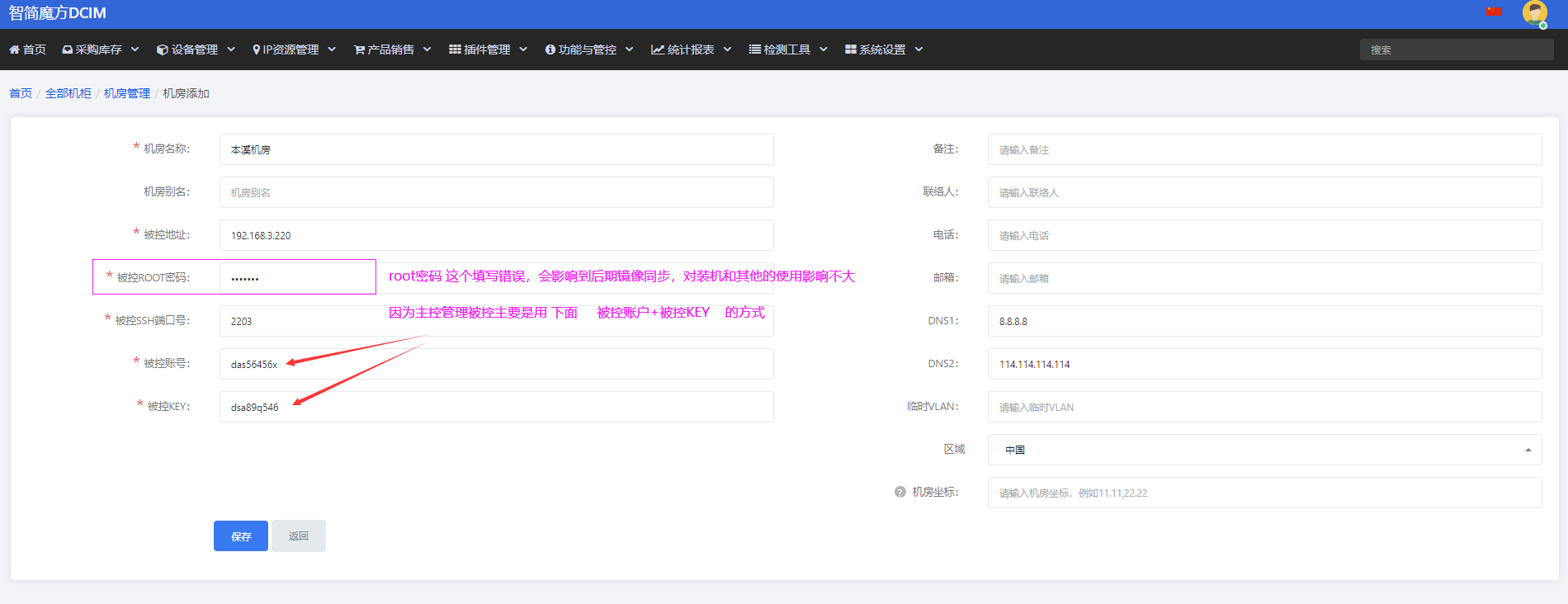

          从导航栏的【设备管理】-【机房机柜】菜单进入后页面，点击页面右上角【机房列表】，进入页面后点击屏幕右上角的【+添加机房】。

          带有*号的内容为必填项目。
          如果是我司代为安装的环境，这里会提供被控等信息。如果是您自己安装的系统，那么自己填写被控服务器对应的信息即可。
          提示：如果不填写被控信息，那么智简魔方DCIM系统的自动管控等功能将无法使用。

          二、添加机柜

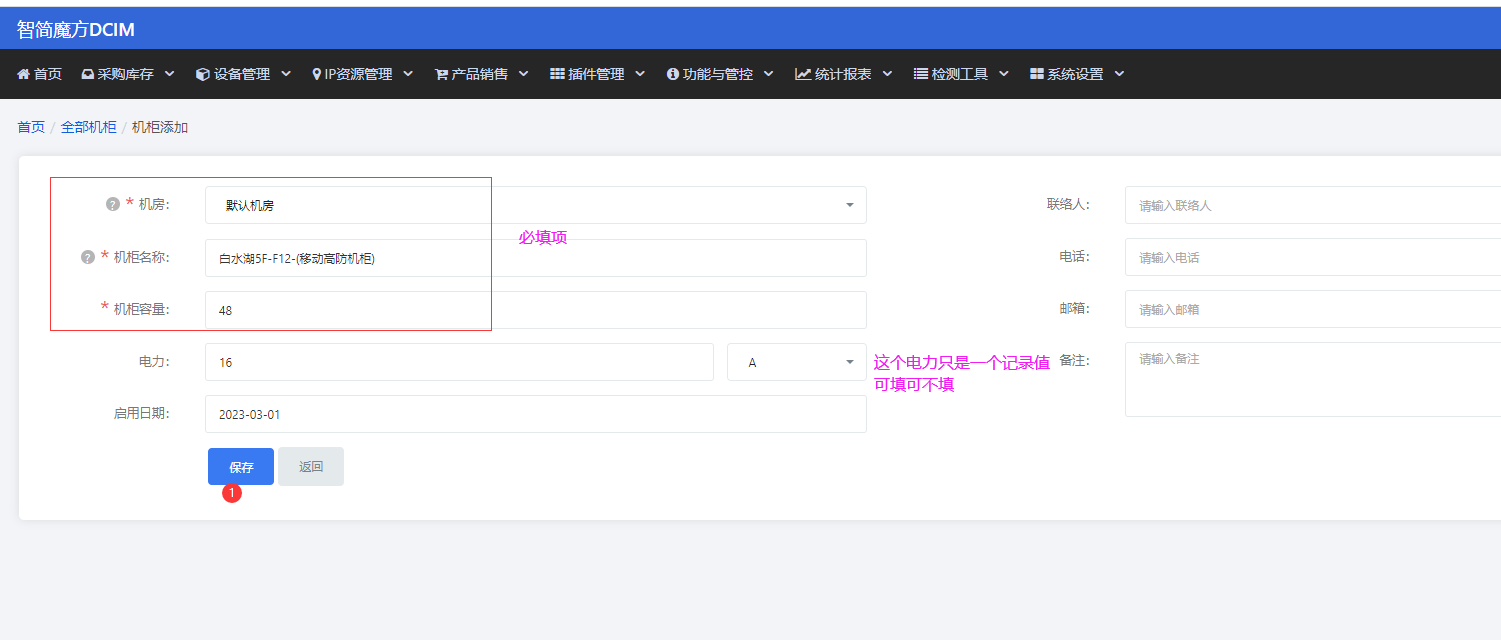

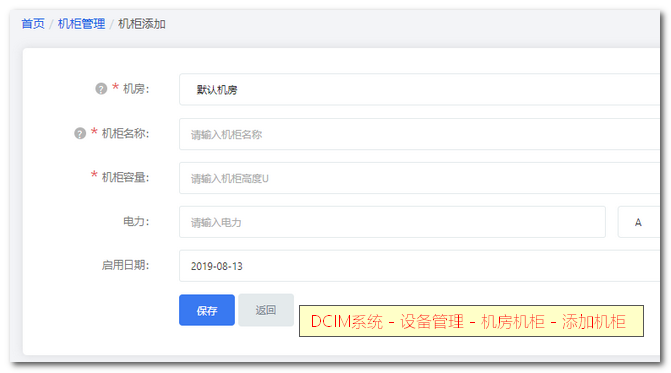

          添加机柜，您需要填写机房地址、机柜名称和机柜容量。

          添加完毕后，您可以在机柜列表页面看到添加的机柜信息，当后面添加服务器后，点击机柜名称，可以看到机柜的详细信息和机柜服务器放置演示图片。如下图：


        • ●3.2.2 PDU设备

        •    PDU设备

          PDU设备可用于管理机器开机，关机和重启操作，PDU设备页面可以对您的PDU设备信息进行录入和管理。
          添加PDU设备

          • 添加PDU设备
          • 查看PDU设备
          • 修改PDU设备


          使用PDU设备

          • 添加服务器到PDU端口
          • PDU连接信息显示
          • PDU功能如何使用


          添加PDU设备

          • 如何添加PDU设备

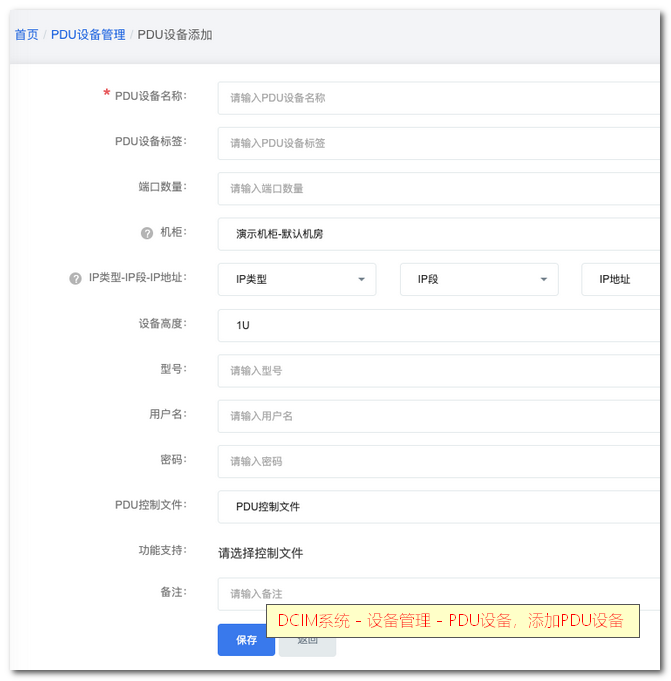

          PDU设备管理页面，点击页面右上角【添加PDU设备】按钮后，在弹出的页面填写对应的信息即可。（注：添加PDU设备时没有我们所使用的PDU型号怎么办？>>PDU型号适配）



          • 查看PDU设备

          PDU设备列表中，点击【查看】即可查看该设备中的所添加的服务器及对应的PDU端口号，点击【设置】可编辑备注内容。



          • 修改PDU设备

          【PDU设备列表】-点击【修改】可对当前PDU设备的信息进行修改，保存提交即可。
          PDU设备的使用

          • 服务器添加到PDU端口

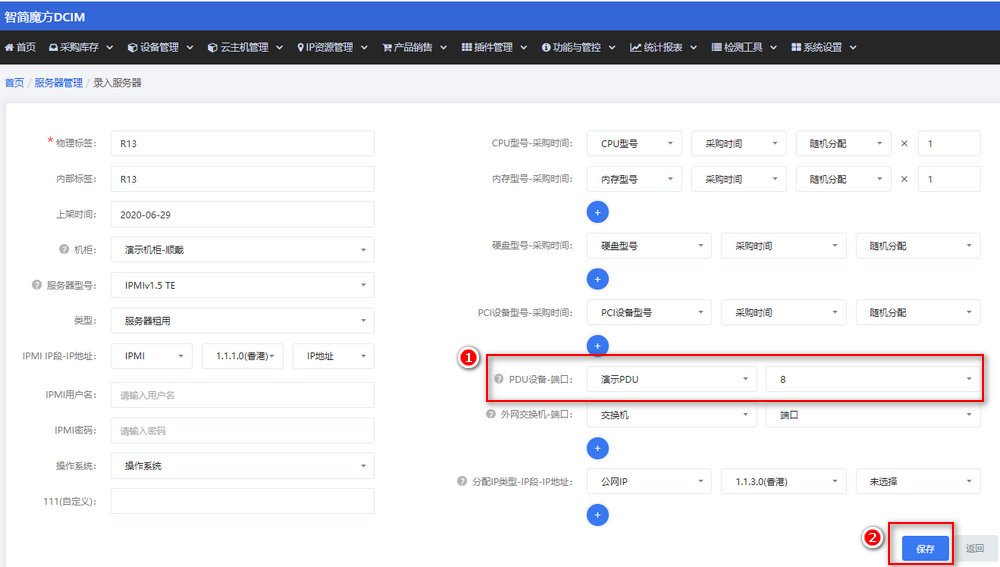

          ①【物理服务器】-【录入服务器】-【PDU设备-端口】，选择端口，保存即可
          ②【物理服务器】-点击服务器的【修改】-【PDU设备-端口】，选择端口，保存即可


          • PDU功能使用和展示

          PDU设备录入后，将服务器添加至PDU端口，在服务器内页，【连接信息】栏中会显示该服务器所连接的PDU设备及端口


          • PDU功能如何使用

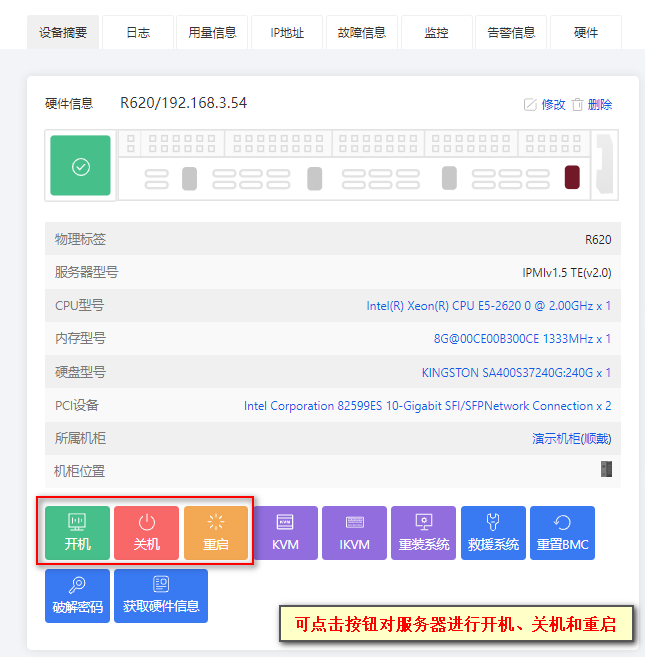

          当服务器成功添加至PDU端口后，可在【服务器内页】-【硬件信息】栏中，点击【开机】、【关机】、【重启】按钮，即可对服务器进行相关操作。


        • ●3.2.3 交换路由

        •     交换路由

          交换路由同样是智简魔方DCIM系统一项重要的功能。如果您已经添加过设备，那么您可以直接在这个页面看到设备列表。

          添加交换路由

          • Excel批量导入交换机
          • 手动添加设备
          • 互联列表

          交换路由详情页总览

          • 硬件信息
          • 软件信息
          • 连接信息
          • IP信息
          • 标签页



          交换路由添加

          一、Excel批量导入交换机

          智简魔方DCIM支持通过Excel批量导入交换路由信息。

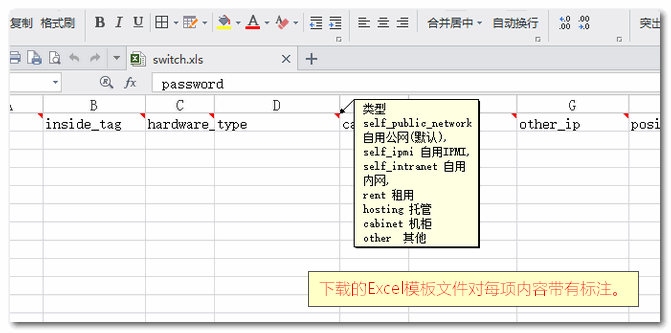

          点击【导入Excel】按钮后，您需要先下载弹出窗口的模板文件，下载的Excel模板里面，每项数据的作用和填写格式都有标注，请严格按照要求填写。


          二、添加设备

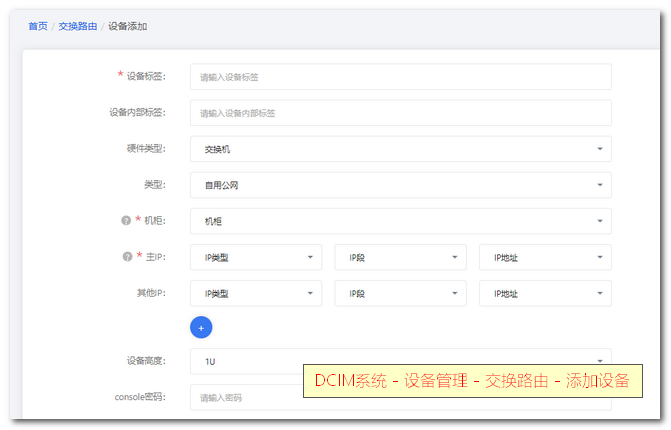

          点击【添加设备】按钮后，在弹出的页面填写对应的信息即可。（注：添加交换机时没有我们所使用的交换机型号怎么办？）


          三、互联列表

          如果您有多台设备互联使用，那么您可以点击【互联列表】添加。
          当然，此功能需要您先进行设备添加后才能用。

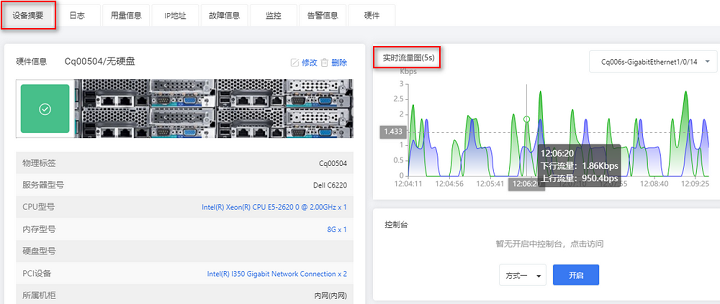

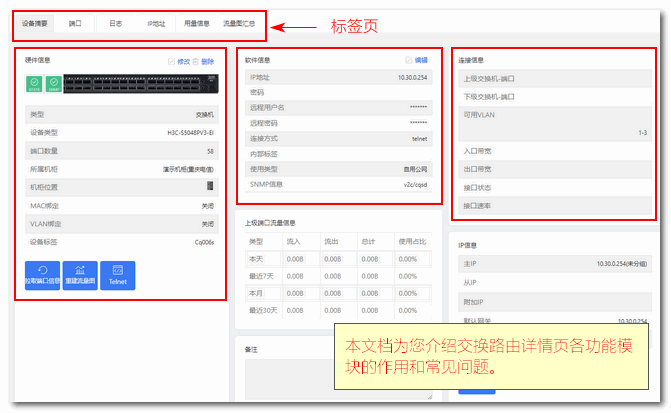

          交换路由详情页总览

          本教程会从每个功能模块进行详细的功能介绍和会碰到的问题解决方法进行编写，您在使用过程中碰到问题，可直接前往对应模块文档进行查看。

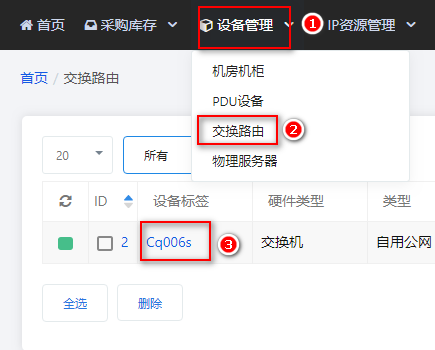

          通过DCIM系统导航栏-【设备管理】-【交换路由】，点击进入某交换机详情页面。

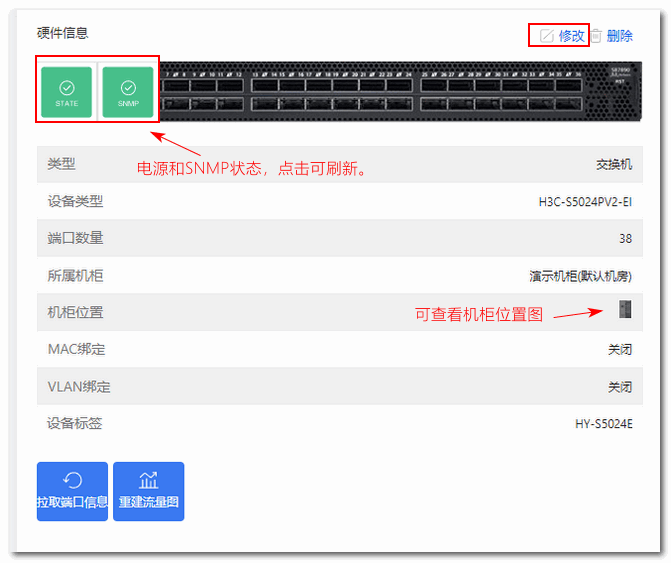

          一、硬件信息


          硬件信息前面的绿色图标分别对应电源开机连接成功和SNMP连接成功。如果SNMP提示失败，将无法查看交换机流量图。
          交换机图片是默认图片，暂不支持自定义。
          点击机柜位置后面的图片可以查看机柜放置情况。
          点击修改按钮，可以进入交换机详情页面修改数据和机柜放置位置。
          拉取端口信息按钮：点击后会重新拉取交换机各个端口的数据信息。

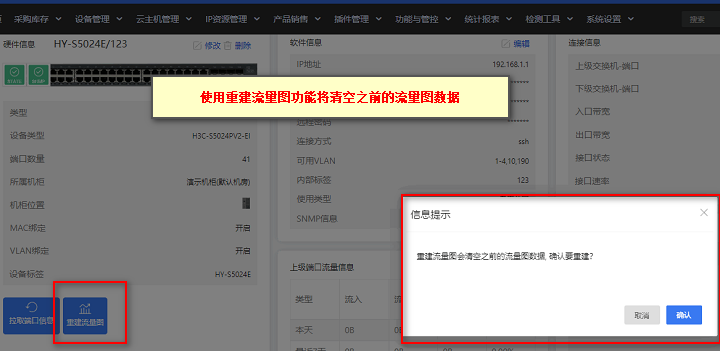

          重建流量图按钮：点击后会重新建立流量图，会清空之前的流量图。

          二、软件信息


          软件信息这里记录的是您之前添加交换路由时输入的信息，用户名和密码可以点击后查看，点击编辑按钮可以进行信息编辑，注意的是，这里修改用户名和密码不会影响交换机实际的用户名和密码，如果您修改了交换机的用户和密码，需要手动在此修改。

          三、连接信息


          连接信息这里，双击可用VLAN后面的数字处，可以设置交换机可用VLAN。可用的格式例如 1,11-20,22

          四、IP信息


          IP信息处记录了该设备的IP信息，并且可以快速分配IP。

          五、标签页


          在交换路由详情页顶部的标签页上面，可以切换显示界面。
          端口标签

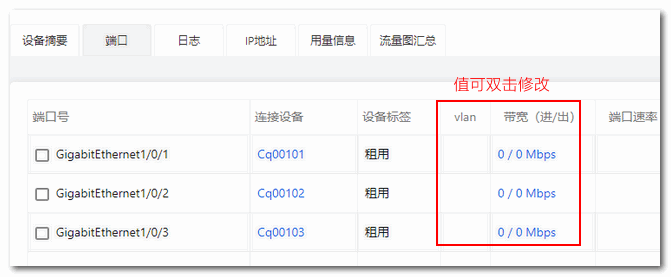

          在端口标签页面，记录了每个端口对应的设备，vlan和带宽的值可以双击修改，也可以在这个页面控制端口的开关。
          日志标签：记录交换路由的操作日志。
          IP地址标签：可以对对该交换机的IP进行新增、空闲、设置主IP，从IP等操作。

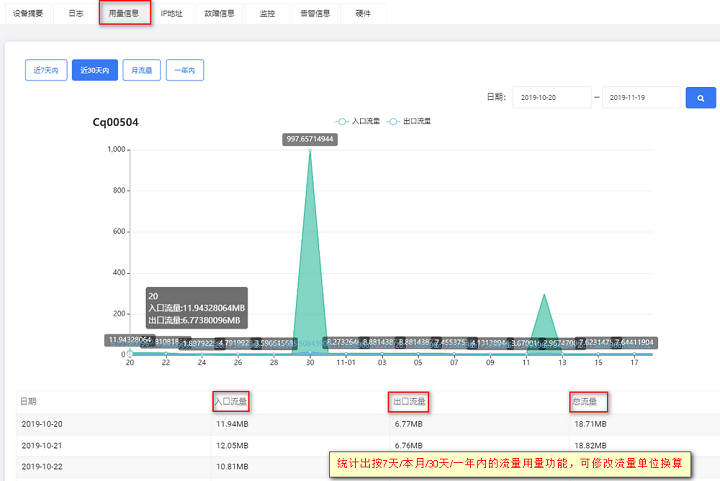

          用量信息标签：记录该交换机的流量信息。
          流量图汇总标签：对交换机所有端口的流量图统一输出。

        • ●3.2.4 服务器型号管理

        •   服务器型号管理

          • 设备尺寸
          • 节点数量
          • mac地址计算
          • ipmi版本


          前往DCIM，在【设备管理】-【物理服务器】-右上角点击【服务器型号管理】，点击【添加服务器型号】

          名称：自定义填写
          设备尺寸：即设备高度：U
          行数：设备如果有多个物理节点，有几行，即被横向切几刀
          节点数量：即该设备中一个有多少个物理节点
          例如：
          （1）c6100/c6220等 2u4节点机器添加为
          设备尺寸：2U   行数：2  节点数量：4
          （2）R410/420等1u1节点普通机器添加为
          设备尺寸：1U   行数：1  节点数量：1
          （3）超微等3u8节点机器添加为
          设备尺寸：3U   行数：1  节点数量：8
          mac地址计算：系统会通过ipmi去获取服务器网卡mac地址，该地址通常是服务器ipmi网卡地址，和实际服务器内连接网络网卡地址有一定差异，故需要计算。进行偏移修正。该数值需要客户根据实际网卡中mac去对比。
          注意：若无法确认，建议填写-2
          例如：
          （1）通过功能获取地址为【00:00:00:00:00:55】，但实际网卡mac地址是【00:00:00:00:00:57】则规则填写+2
          （2）通过功能获取地址为【00:00:00:00:00:55】，但实际网卡mac地址是【00:00:00:00:00:55】则规则填写 -0
          （3）通过功能获取地址为【00:00:00:00:00:55】，但实际网卡mac地址是【00:00:00:00:00:53】则规则填写 -2
          ipmi版本：系统通过ipmi控制服务器，服务器一般有ipmi v1.5和ipmi v2.0版本，版本错误会导致无法控制。
          注意：若无法确认，建议ipmi v2.0
          上传服务器型号正背面图：图片宽高比1U为659*63，2U为659*126，以此类推。

        • ●3.2.5 保险库
          • 服务器保险库
          • 交换机端口保险库
          • 保险库功能

        •     1、保险库概述

          保险库功能专为admin账号提供，非admin账号无此功能及按钮。一旦admin将服务器/交换机端口加入保险库，其他任何账号将无法对其查看及操作。

              2、使用说明

              ①服务器保险库

          从【设备管理】-【物理服务器】-点击服务器标签进入内页，点击加入保险库按钮。

          在点击确认后，该机器会呈现被保险加锁的样式。除admin管理员外都不能对这台机器进行管控。


              ②交换机端口保险库

          从【设备管理】-【交换路由】-点击交换机标签进入交换机内页，选择端口，可以看到每个端口可以有一个保险库的开关。

          将端口加入到保险库后，其他用户就无法查看和操作加入保险库的端口

          使用非管理员账号登录，无法查看、设置管理员添加的保险库中设备。


        • ●3.2.6 设备管理常见问题
        • 以下为设备管理常见问题，您可以使用CTRL + F进行问题搜索。文档未解决的问题请联系我们。


          问题列表

          1. 如何将物理服务器放置机柜的指定位置？
          2. 控制交换机发现SNMP无法获取端口?
          3. 交换机的SNMP团体名怎么查？
          4. 交换机如何分配IP地址？
          5. 如何修改交换机VLAN和带宽，以及批量修改带宽？
          6. 交换机端口开关在哪里操作？
          7. 如何查看和修改交换机远程用户名跟密码？
          8. 如何自定义流量图95线和采集间隔？
          9. 交换机流量图没有显示是什么原因?
          10. 添加交换机没有我们使用的交换机型号怎么办？
          11. 如何批量给服务器分配IP？
          12. 服务器获取的MAC地址不对如何修改？
          13. del r620、r420、r720等型号IPMI怎么开启？

          问题解答

          1、如何将物理服务器放置机柜的指定位置？

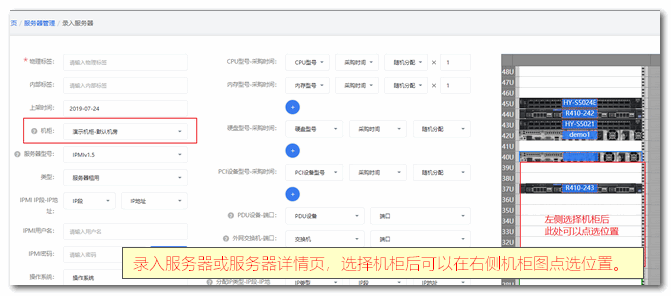

          A：如果需要指定服务器在机柜的位置，您需要在添加机房机柜的时候，【添加机柜】，然后在【录入服务器】的时候，就可以选择机柜位置。如下图：
          （如果您是修改已经添加的服务器的机柜位置，只需要在服务器详情页面点击【修改】按钮即可修改。）

          2、控制交换机发现SNMP无法获取端口?
          A：请通过DCIM系统导航栏-【检测工具】-【ping检测】和【SNMP检测】，查看网络和SNMP连接是否正常。
          3、怎么查看交换机的SNMP团体名？
          A：请咨询您交换机设备开发商了解。
          4、交换机如何分配IP地址？
          A：您需要先在【IP资源管理】-【IP地址管理】里面增加IP信息后，才能在添加交换设备界面分配IP地址。
          5、如何修改交换机VLAN和带宽，以及批量修改带宽？
          A：DCIM系统导航栏-【设备管理】-【交换路由】，点击您需要修改的交换机名称进入详情页面。然后点击顶上的【端口】，进入页面后可以双击vlan和宽带（进/出）的数值进行修改。

          如需批量修改带宽，首先勾选需要修改的端口号，然后屏幕最底下左下角有一个批量修改带宽的按钮，点击后会弹出修改界面，修改即可。

          提示：修改这些参数时请考虑下自己交换机的性能因素，切勿频繁操作以免交换机负荷不了。
          6、交换机端口开关在哪里操作？
          A：DCIM系统导航栏-【设备管理】-【交换路由】，点击您需要修改的交换机名称进入详情页面。然后点击顶上的【端口】，出现的列表页面右侧有一个端口开关按钮，点击即可开启和关闭对应端口。
          7、如何查看和修改交换机远程用户名跟密码？
          A：DCIM系统导航栏-【设备管理】-【交换路由】，点击您需要修改的交换机名称进入详情页面。在页面中心的软件信息块里面，可以看到交换机的远程用户名和密码，如需修改，则点击上方的编辑按钮。

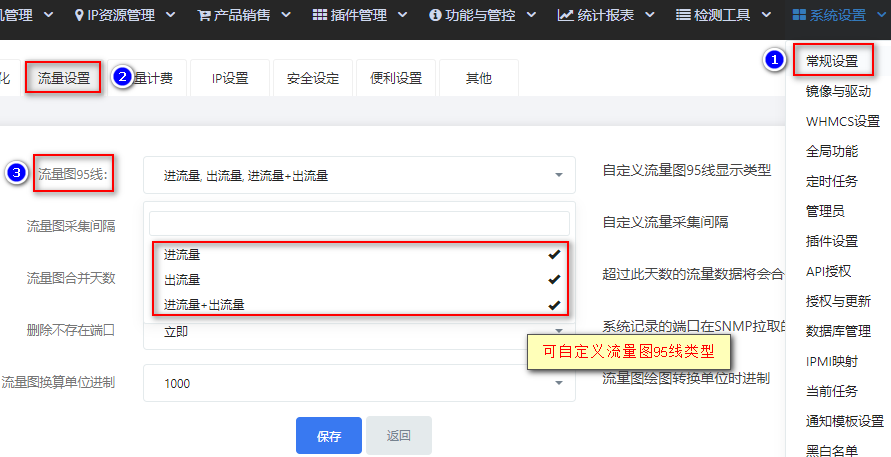

          8、如何自定义流量图95线和采集间隔？

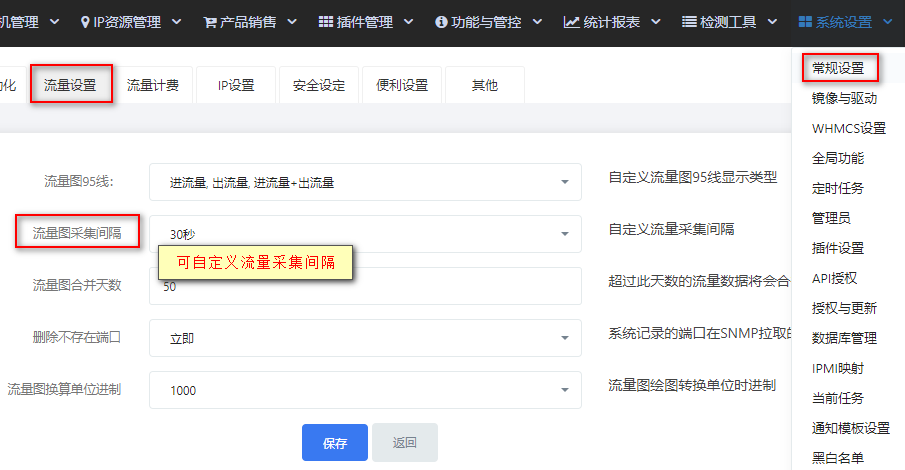

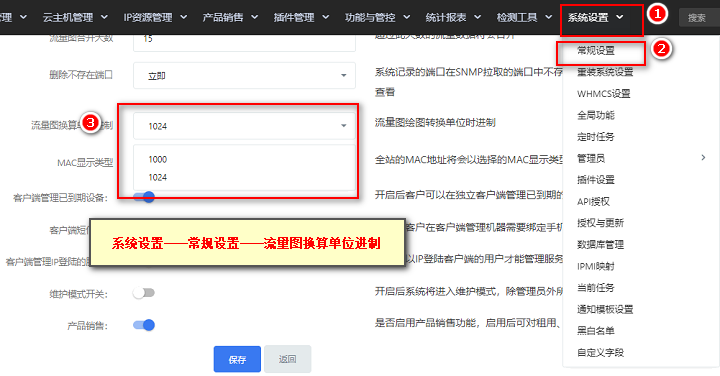

          A：DCIM系统导航栏-【系统设置】-【常规设置】，可以自定义流量图95线和采集间隔。

          9、交换机流量图没有显示是什么原因?
          A：如果交换机的SNMP功能异常，则无法使用交换机流量图功能。SNMP功能请参考：控制交换机发现SNMP无法获取端口?
          10、添加交换机时没有我们所使用的交换机型号怎么办？
          A：如果智简魔方DCIM系统里面添加交换机型号没有你们所用型号，请提供测试交换机给我们，我们在3个工作日内为您适配。
          请按以下格式提供，注意，指令的提供，请从登陆开始提供
          交换机型号：
          连接方式：ssh或telnet
          限速指令：
          修改vlan指令：
          开关端口指令：
          获取端口状态：up/down  、速率、全局或端口mac列表、
          获取端口限速：
          11、如何批量给服务器分配IP？

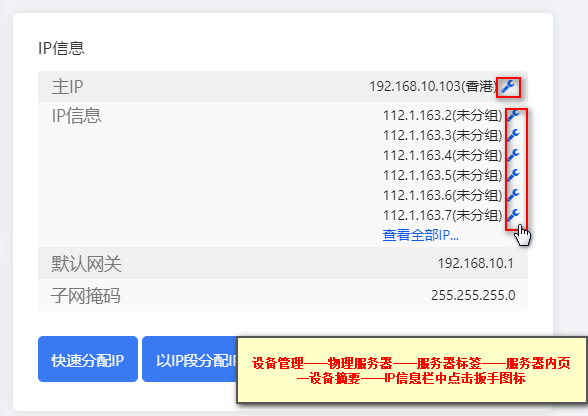

          A：DCIM系统导航栏-【设备管理】-【物理服务器】，点击您需要分配IP的服务器进入详情页面。在IP信息块处，可以以多种方式为服务器添加IP。

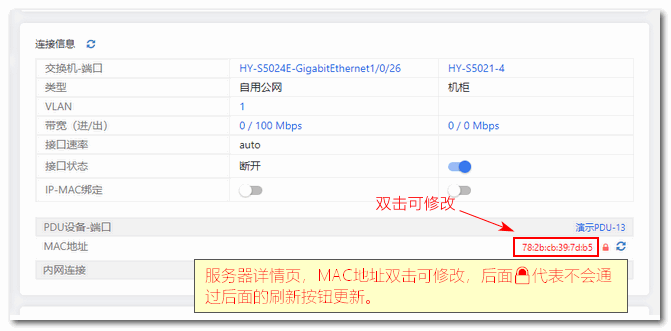

          12、服务器获取的MAC地址不对如何修改？
          A：DCIM系统导航栏-【设备管理】-【物理服务器】，点击您需要修改的服务器名称进入详情页面。在屏幕右侧的【连接信息】处，MAC地址，双击即可修改。

          注1：后面小锁锁定和不锁定的作用，如果锁定，那么在服务器列表页更新mac地址的时候则不重新获取该服务器的MAC地址。
          注2：如果系统获取的MAC地址和服务器真实的MAC地址数值上有误差，那么您可以通过【导航栏】-【设备管理】-【物理服务器】-【服务器型号管理】，找到获取MAC地址误差的服务器型号点击修改，在MAC地址计算后面，选择+或者-对应的数值即可批量修正MAC地址信息。
          13、del r620、r420、r720等型号IPMI如何开启？
          这是由于ipmi中有个设置没打开导致的，登陆后，寻找lan上的ipmi，开启即可.


      • 3.3.IP资源管理
        • ●3.3.1 IP地址管理

        • IP地址管理

          IP地址管理的功能也经常用到，本文档为介绍一些相关操作说明。

          • IP分组列表
          • 添加IP段
          • IP地址管理

          一、IP分组列表


          点击IP分组列表，您可以在页面右上角选择【+添加IP分组】
          如果添加后，也可以在此页面对IP分组进行修改管理。（此页面功能同导航栏进入的IP分组管理功能相同。）

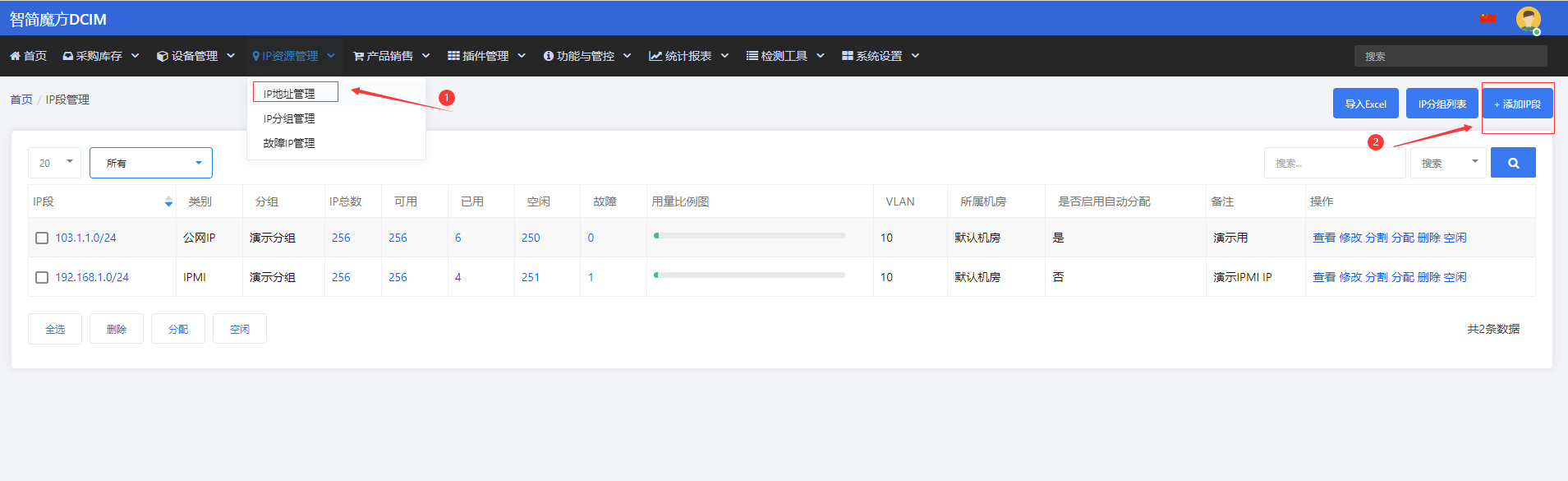

          二、添加IP段

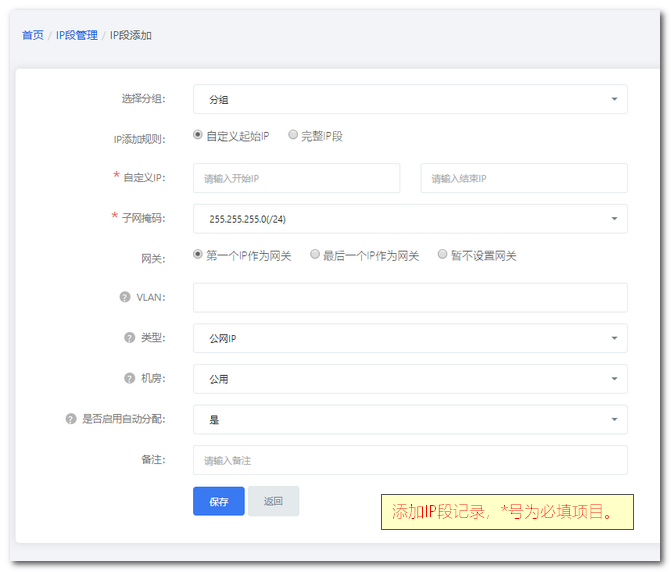

          点击页面的添加IP段按钮后，出现IP段添加的界面，如下图：

          在页面填写上对应的信息然后保存即可。

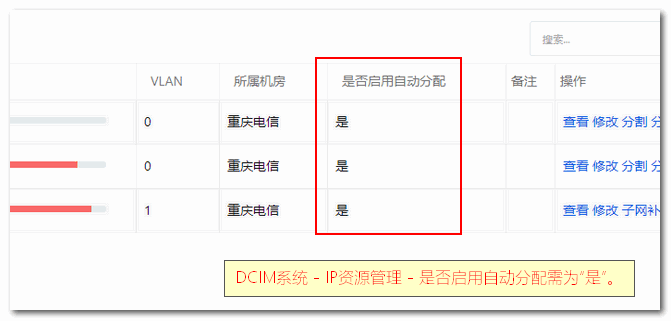

          注意，如果需要实现全自动交付时分配iP地址，则需要将『是否启用自动分配』功能选择为『是』。

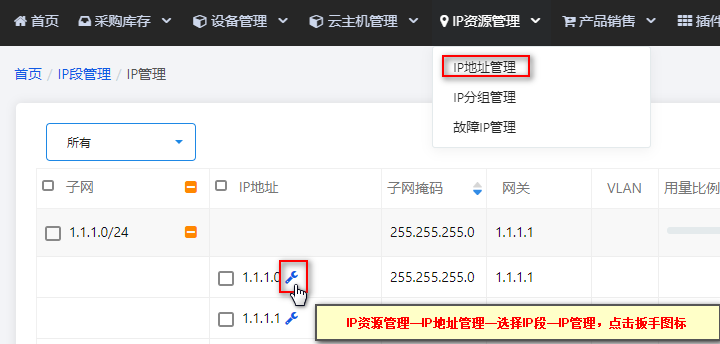

          三、IP地址管理

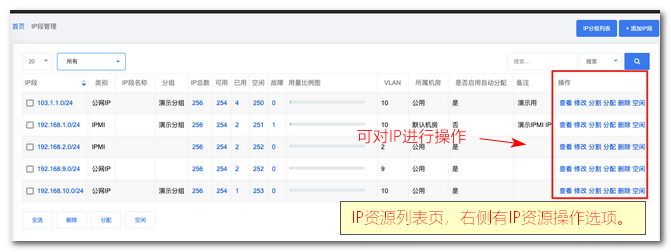

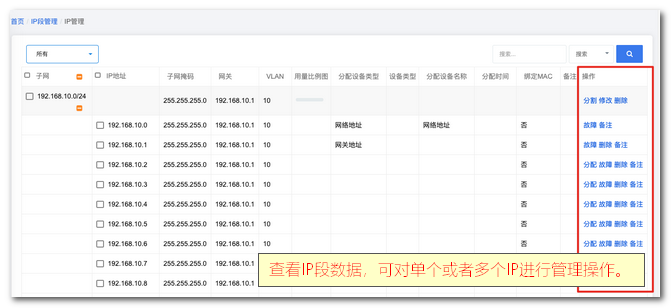

          当您添加完毕IP分组后，在IP段管理列表界面，您可以看到下图红框中这些管理菜单。

          点击右侧的按钮可以对iP进行对应的操作和管理。
          点击查看按钮，可以看到当前IP段所有IP信息，在出现的详情页面，您可以对指定IP进行分配、标注故障、删除和备注。


        • ●3.3.2 IP分组和故障IP管理

        • IP分组和故障IP管理

          从导航栏-【IP资源管理】项下拉菜单可以看到【IP分组管理】和【故障IP管理】。

          其中，IP分组管理的功能和在IP地址管理界面的IP分组功能作用是一样的，就是新增或者修改IP分组。
          故障IP管理界面列出了所有被标记为故障的IP列表，在这个界面您可以修改故障IP原因和移出故障IP列表。

      • 3.4 产品销售

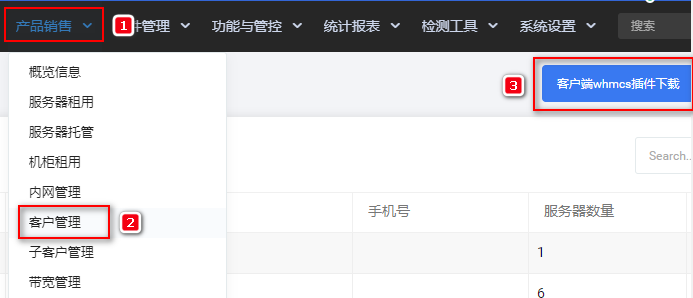

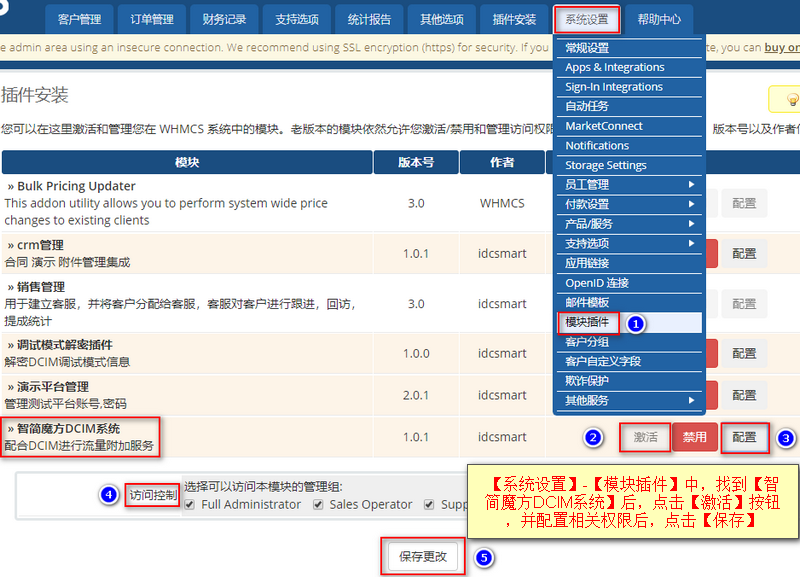

        • ●3.4.1 WHMCS插件说明

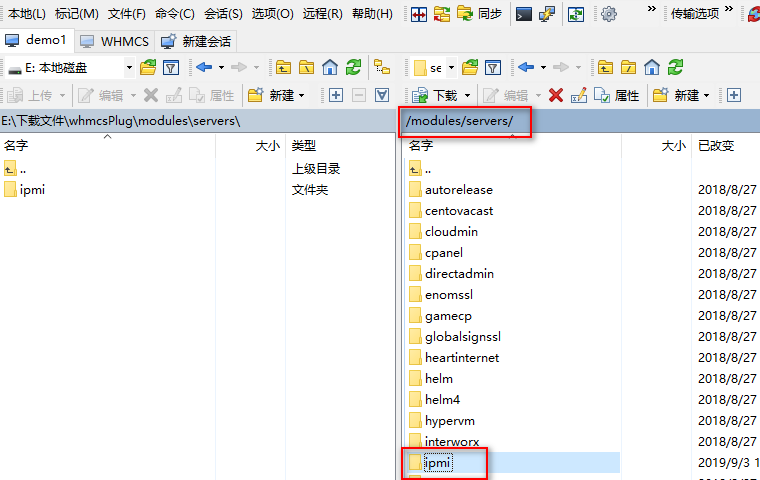

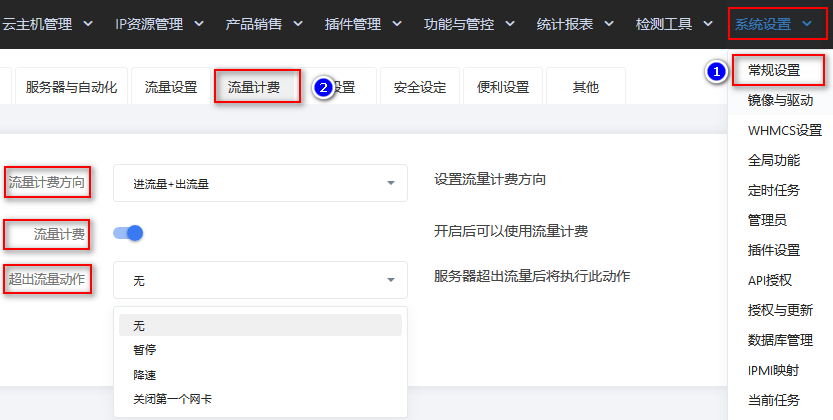

        • 一、 WHMCS插件下载和安装方法 1.功能支持2.插件下载和安装二、 DCIM服务器管理系统中的设置1. 流量计费方向2. 是否启用流量计费
          3. 超出流量动作
          3.1暂停
          3.2降速
          3.3关闭第一个网卡

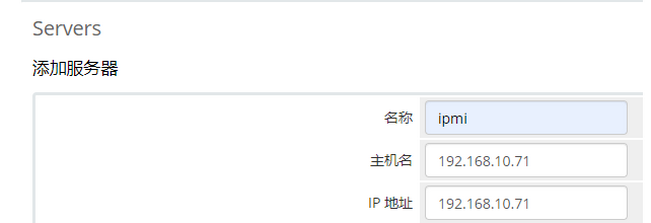

          三、 WHMCS系统中的设置

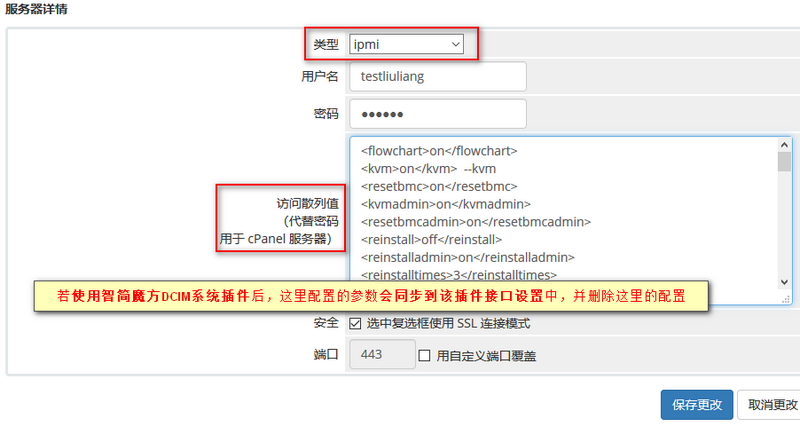

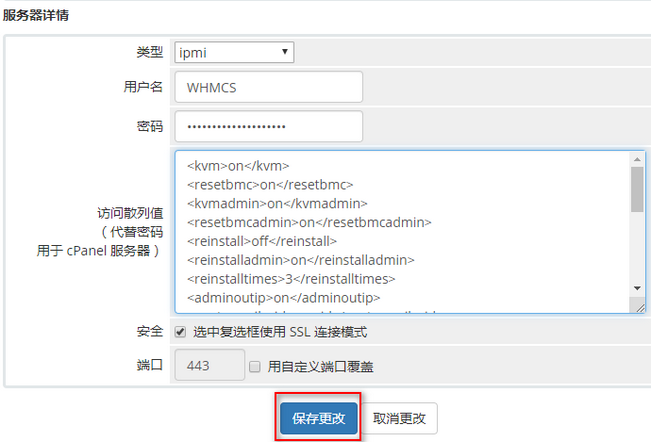

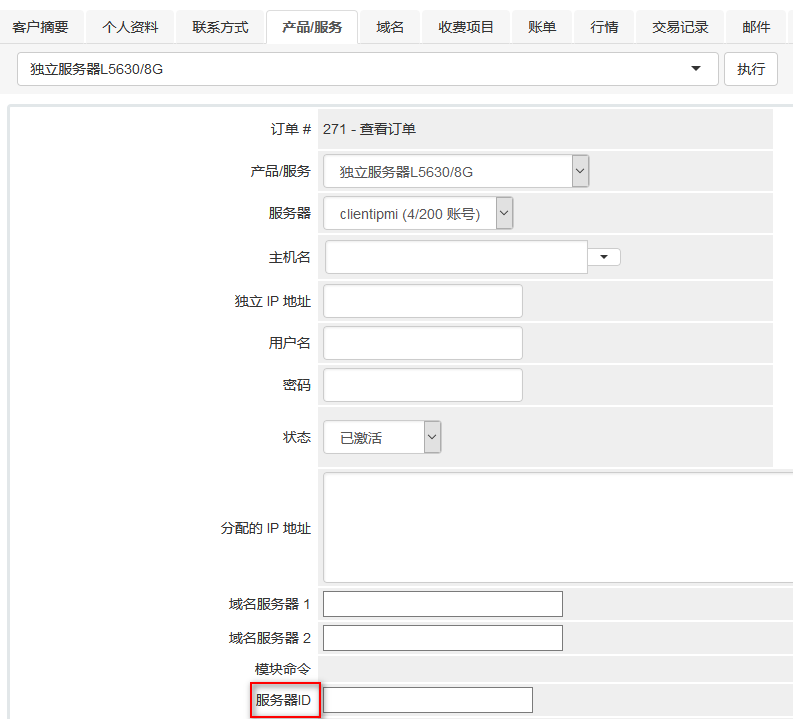

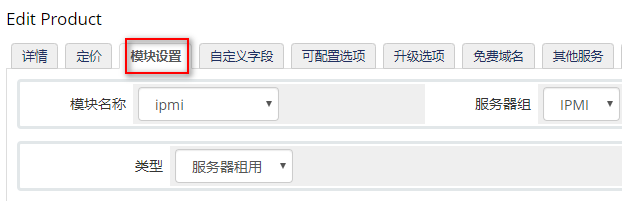

          1. 新增ipmi参数bwt
          2.设置定时任务

          四、智简魔方DCIM系统
          1.流量计费设置

          1.1每日用量图

          1.2流量计费方式

          1.3数据保留

          1.4流量提醒设置

          2.接口设置

          2.1重装次数说明

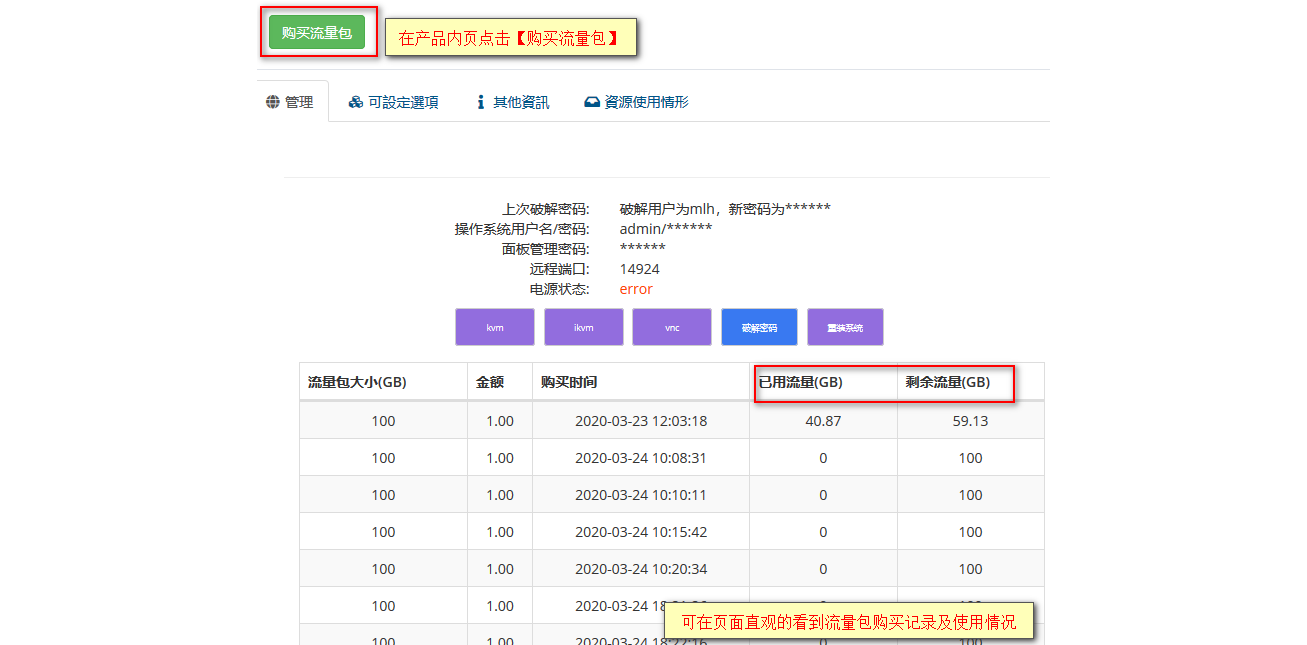

          3.流量包管理

          4.流量订购列表

          5.重装次数订购列表

          6.日志记录

          五、服务器流量使用

          1.whmcs后台流量使用查看

          2.用户前台流量使用查看

          前言

          本模块功能是对服务器进、出口流量进行统一计费，当超出流量的服务器可通过whmcs自动任务对机器实行暂停、限速或关闭网卡等操作。

          在whmcs上，管理员可添加流量包产品并设置流量提醒比例发送邮件，用户在线订购临时流量包后即可解除服务器流量超额动作并将流量包自动新增至DCIM服务器内页中。



          注：该功能使用前，DCIM系统需和whmcs对接成功，具体操作请点击：对接whmcs实现自动开通



          一、WHMCS插件下载和安装方法



          1.功能支持



          2.插件下载和安装

          下载：前往【DCIM后台】-【系统设置】-【whmcs设置】-【右上角点击下载whmcs插件】



          安装：将下载后的插件【上传至whmcs中】，需将【idcsmart_flowpacket文件】上传至【whmcs根目录/modules/addons/中】

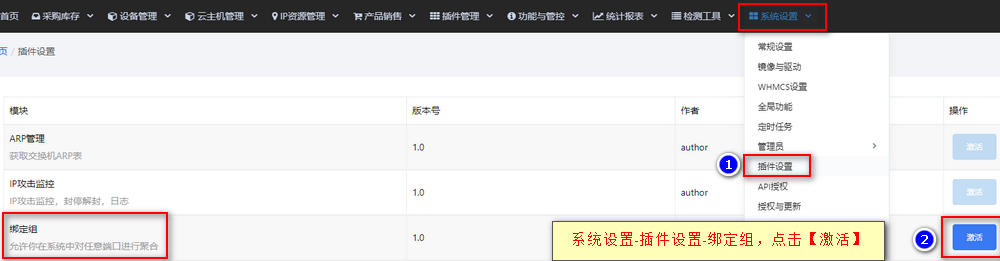

          激活：安装完成后，在【系统设置】-【模块插件】中，找到【智简魔方DCIM系统】后，点击【激活】按钮，并配置相关权限后即可使用。



          二、DCIM服务器管理系统中的设置

          请前往【DCIM系统】-【系统设置】-【流量计费】中进行相关设置。



          1. 流量计费方向

          设置流量计费方向，选择进流量/出流量/进+出流量

          2. 是否启用流量计费

          开启后将使用流量计费功能，功能默认为关闭。

          3. 超出流量动作

          3.1暂停

          对超出流量的服务器执行暂停动作，用户则不能管理该机器。

          3.2降速

          对超出流量的服务器执行带宽降速处理，降速有两种方式，分别为百分比及固定速度。

          注：带宽降速是根据流量计费方向执行，例：流量计费方向选择为进流量，则超出流量后，只会对服务器进带宽进行限速。

          3.3关闭第一个网卡

          对超出流量的服务器执行关闭交换机端口，实行断网操作。

          备注：下一计费周期系统会自动反向解除操作。

          三、WHMCS系统中的设置

          1. 新增ipmi参数bwt

          该参数在服务器实现开通后，会传递至DCIM系统，并存储到DCIM中【服务器内页】-【流量计费统计】模块中的总数值。



          前往WHMCS，在【系统设置】-【产品/服务】-【可配置选项】中，新增产品每月可用流量参数：

          bwt|月流量，单位GB

          注：如果不传递该参数，默认为不限制





          2.设置定时任务

          在【系统设置】-【自动任务】中，检查定时任务是否设置成功，并在【其他设置】模块中【勾选更新使用统计】





          四、智简魔方DCIM系统插件设置

          通过whmcs定时任务功能，对超出流量的服务器进行动作，动作为在DCIM系统中设置的动作，每天定时任务会进行流量计算及同步。

          1.流量计费设置

          前往whmcs，在【插件安装】中，点击【智简魔方DCIM系统】



          1.1.1每日用量图

          开启此功能后，可在WHMCS后台及会员中心前台的产品服务中显示每日用量统计图。



          1.1.2流量计费方式

          流量计费方式分为以下两种，计费方式会影响流量计费统计清零时间，请谨慎选择。

          • 订购日至下月：从产品开通时间算起至30天。例：产品开通时间为2020/3/20，则在2020/4/20流量计费统计清零（包括购买的流量包）。
          • 自然月：从产品开通时间至下月1日。例：产品开通时间为2020/3/20，则在2020/4/1流量计费统计清零（包括购买的流量包）。

          1.1.3数据保留
          选择启用后，当对该插件禁用时，插件中的数据将会保留，不被清空。默认启用。
          1.1.4流量提醒设置
          当服务器使用流量超过设置比例，则用户可收到邮件信息，默认3个比例提醒，若新增点击+按钮即可。（通过whmcs定时任务执行）
          2.接口设置
          对服务器操作按钮权限及相关信息同步的设置。 例：将前台开机禁用后，则前台服务器内页不会出现开机按钮。
          注：若是服务器设置中hash里面已配置参数，则插件激活后会自动读取更新到此接口中，并删除hash里的配置。

          2.1重装次数说明
          管理员可设置用户每周一到周日对服务器进行重装的次数，若超出次数后，可启用【购买重装次数】，并设置【重装单次价格】，用户在重装次数超出时，可购买次数并安装。
          若不启用，次数超出后，则无法重装，下周一自动解除。


          3.流量包管理
          管理员可添加流量包，设置流量包流量、价格及适用的产品，用户可在会员中心对应产品处购买相应流量包。购买成功后，即可解除服务器超额动作，并将流量数值自动同步至DCIM系统中。
          3.1添加流量包产品

          3.2用户前台购买
          服务器开通成功后，可在会员中心-产品内页点击购买流量包
          注：购买时，该流量包需适用此产品且未禁用

          3.3 DCIM查看

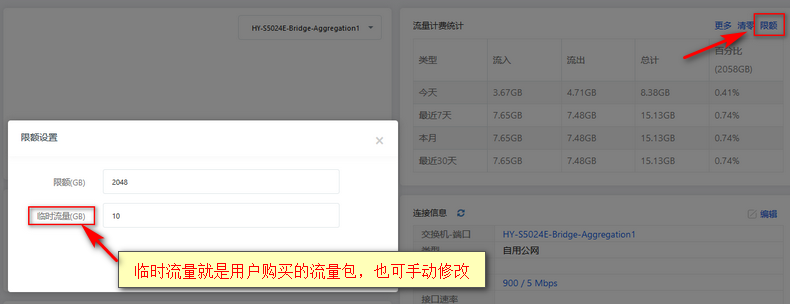

          用户在whmcs购买成功后，会自动同步至服务器中，可前往DCIM-【服务器内页】-【流量计费模块】-点击【限额】查看。


          4.流量包订购列表
          该列表可清晰明了看到用户购买支付流量包的实际情况，便于跟进处理。

          5.重装次数订购列表
          该列表可清晰明了看到用户重装次数超出后购买次数实际情况，便于跟进处理。
          6.日志记录
          可在日志中查看插件相关操作，便于排查。
          五、服务器流量使用情况
          whmcs每天自动任务更新或者手动点击状态同步时，都会更新同步流量的使用情况。
           1.whmcs后台服务器流量使用情况
          前往whmcs后台，客户产品内页最上方即可看到服务器已用流量及带宽限制。

          2.客户前台服务器流量使用情况
          客户在前台产品内页可看到该服务器流量使用情况，或者点击资源使用情况都能看到。


        • ●3.4.1 对接WHMCS实现服务器管理
        • 一、WHMCS插件下载和安装方法1.1 功能支持    1.2 插件下载和安装二、DCIM服务器管理系统中的设置2.1 设置API2.2 服务器分组设置
          2.3 对接财务系统相关设置选项
          三、WHMCS中的设置
          3.1 服务器对接原理和参数
          3.1.1 添加服务器
          3.1.2 添加服务器分组
          3.1.3 添加产品
          3.2 可配置选项原理和参数
          3.2.1 设置销售的服务器型号server_group
          3.2.2 设置下单操作系统os
          3.2.3 设置IP地址数量ip_num
          3.2.4 设置带宽调整|bw
          四、WHMCS前后台管理
          4.1 产品对接dcim实现开机关机重装后台管理
          4.2 会员中心管理功能
          4.3 自动开通功能
          五、问题说明
          5.1 服务器设置中的hash自定义
          5.2 API用户名密码错误
          5.3 连接端口错误
          5.4 DCIM无法连接
          5.5 自动开通失败：该分组没有空闲服务器

          前言

          WHMCS插件用于「DCIM系统对接WHMCS」，实现自动化管理，实现whmcs开通，删除服务器，开机关机重装等管理。
          支持whmcs版本为「whmcs6.x 」「whmcs7.x」

          一、WHMCS插件下载和安装方法

                  1.1 功能支持

                  1.2 插件下载和安装



              1.1 功能支持



              1.2 插件下载和安装

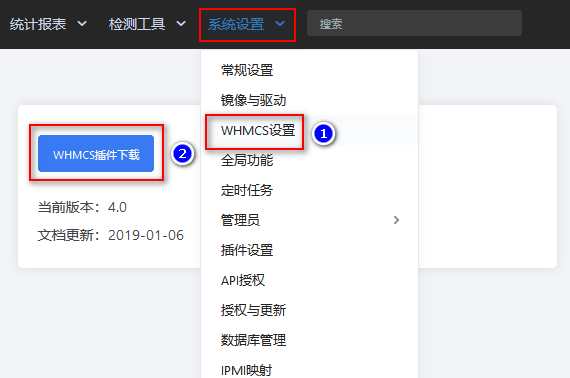

              ①下载：前往【DCIM后台】-【系统设置】-【whmcs设置】-【右上角点击下载whmcs插件】

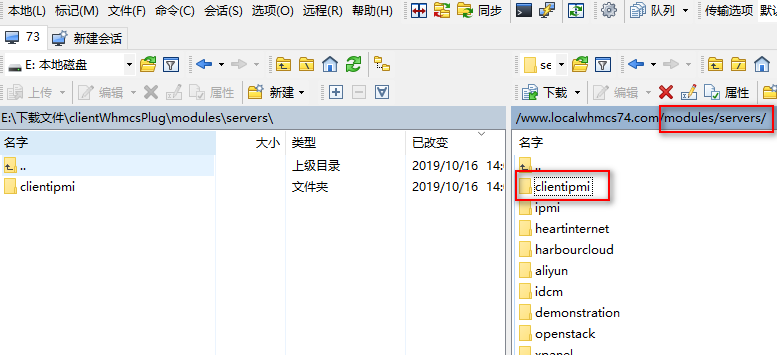

              ②安装：将下载后的插件内容【上传至whmcs中】，需将【ipmi文件】上传至【whmcs根目录/module/server/中】，【idcsmart_flowpacket】上传至【whmcs根目录/module/addons/中】


          二、DCIM服务器管理系统中的设置

                  2.1 设置API

                  2.2 服务器分组设置

                  2.3 对接财务系统相关设置选项

              2.1 设置api

          请前往【DCIM系统】-【系统设置】-【API授权】-【添加API授权】


                  2.1.1 添加api信息

          • • 用户名：建议为whmcs  可输入其他
            • Key： 点击随机后注意妥善保存
            • IP：填写whmcs所在服务器的出口IP，我们仅允许该ip地址访问我们的接口



              2.2 服务器销售分组设置（自动开通用）

          如需实现服务器的自动开通，需设定服务器分组，否则请跳过
          前往【DCIM】-【产品销售】-【服务器租用】-【右上角点击设备销售分组】

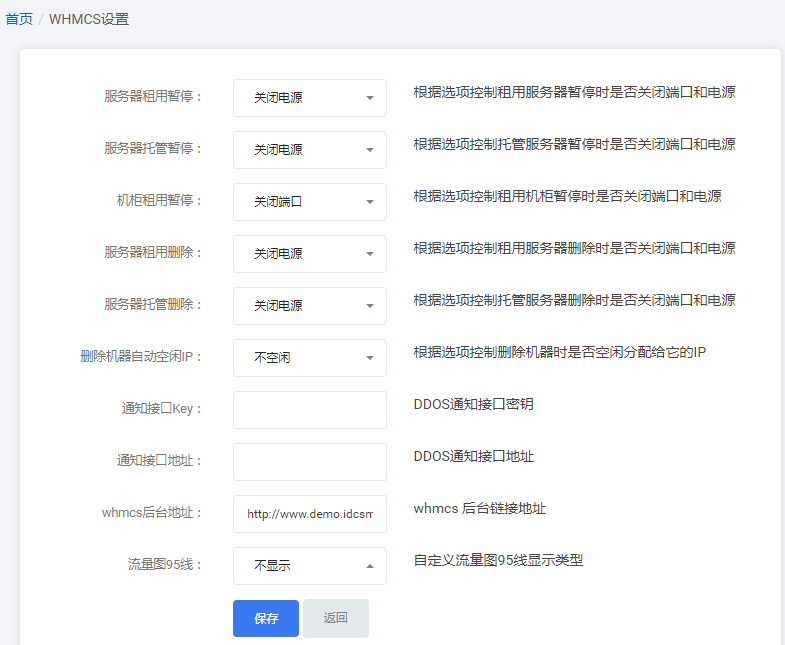

              2.3 对接财务系统相关设置选项

          以下选项为设定whmcs操作服务器的方法，例如whmcs操作暂停服务器时应该进行何种操作

          • • 删除机器自动空闲IP：用于在whmcs唤起删除服务器时是否需要将ip地址移除或移除哪些ip地址
            • 通知接口地址：预留设定，用于DCIM系统对接金盾，攻击监控等系统后的自动通知至whmcs，实现封停ip/短信/邮件/工单通知客户等功能

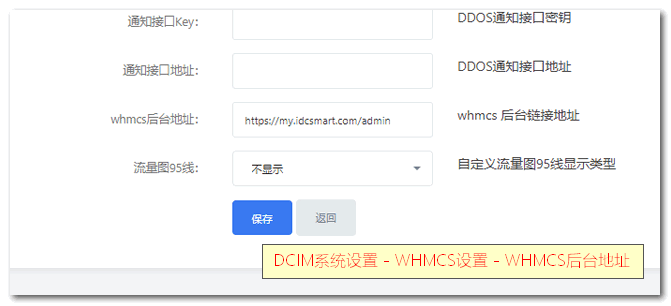

            • whmcs后台地址：用于DCIM中的快速链接，可一键链接至whmcs中
            • 流量图95线：用于控制在whmcs显示的流量图是否输出95th和输出方式



          三、WHMCS中的设置

                  3.1 服务器对接原理和参数

                  3.2 可配置选项原理和参数

              3.1 服务器对接原理和参数

                    3.1.1 添加服务器

                    3.1.2 添加服务器分组

                    3.1.3 添加产品

          系统通过whmcs预留的server module原生方式对接至whmcs，使用whmcs原生产品设置和配置选项进行产品的价格定义。
          我们使用whmcs默认提供的hash方式，进行一些接口自定义配置，您可根据教程一步一步完成配置。

                  3.1.1 添加服务器

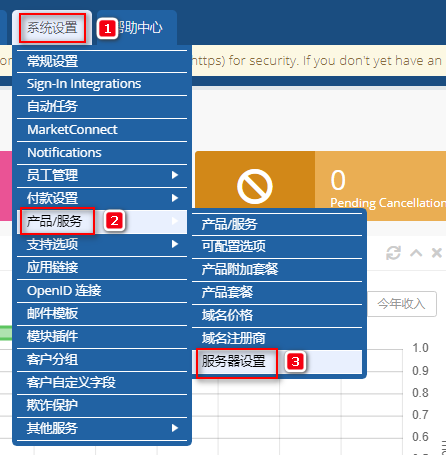

          【前往WHMCS】-【系统设置】-【服务器设置】-【添加新的服务器】


                  *必填字段：

          • • NAME（名称）：DCIM配置
            • Hostname （主机名）：填写DCIM的域名或ip地址
            • Ip（IP地址）：填写DCIM的域名或ip地址



          • • • Type（类型）：选择ipmi
          • • Username（用户名）：添加的api 用户名
          • • Password（密码）：添加的key
          • • 勾选SSL：端口默认为443，如有变更dcim访问端口，请填写dcim端口
            • Hash（访问散列值）建议配置如下：点击这里查看参数说明

          <flowchart>on</flowchart>
          <kvm>on</kvm>
          <resetbmc>on</resetbmc>
          <kvmadmin>on</kvmadmin>
          <resetbmcadmin>on</resetbmcadmin>
          <reinstall>on</reinstall>
          <reinstalladmin>on</reinstalladmin>
          <reinstalltimes>99</reinstalltimes>
          <adminoutip>on</adminoutip>
          <post_emailorid>userid</post_emailorid>
          <changehostname>ip</changehostname>
          <reboot>on</reboot>
          <rebootadmin>on</rebootadmin>
          <off>on</off>
          <offadmin>on</offadmin>
          <on>on</on>
          <onadmin>on</onadmin>
          <ikvm>on</ikvm>
          <ikvmadmin>on</ikvmadmin>
          <vnc>on</vnc>
          <vncadmin>on</vncadmin>
          <idcimadmin>on</idcimadmin>
          <rescue>on</rescue>
          <rescueadmin>on</rescueadmin>
          <crackadmin>on</crackadmin>
          <crack>on</crack>
          <customport>on</customport>
          <custompartition>on</custompartition>
          <changemainip>on</changemainip>
          <changeassignip>on</changeassignip>

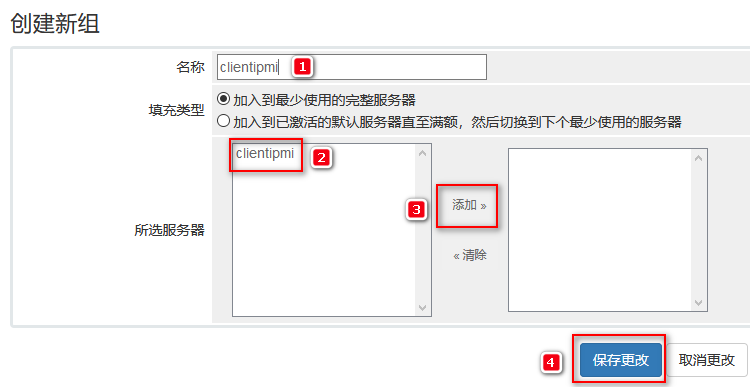

                  3.1.2 添加服务器分组

          【前往WHMCS】-【系统设置】-【服务器设置】-【创建新的分组】



                  3.1.3 分配服务器至分组



                  3.1.4 添加产品

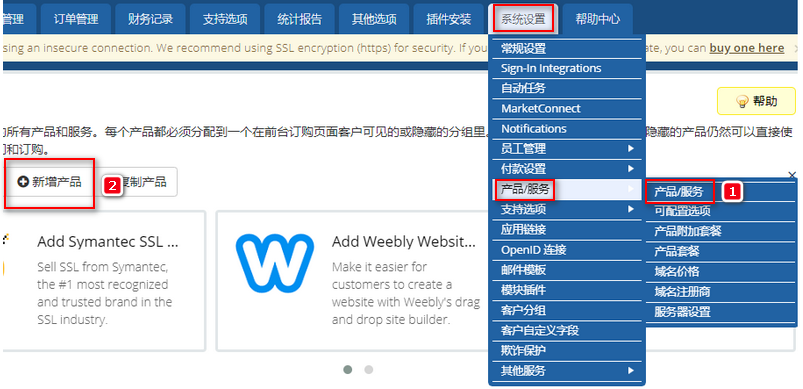

          前往【系统设置】-【产品/服务】-【产品/服务】-【新增产品】



          • • 产品类型：独服/VPS
            • 产品名称：服务器产品型号1
            • 模块设置： 模块名称-ipmi
            • 服务器组：IPMI
            • 类型：服务器租用




          3.2 可配置选项原理和参数

                   3.2.1 设置销售的服务器型号server_group

                   3.2.2 设置下单操作系统os

                   3.2.3 设置IP地址数量ip_num

                   3.2.4 设置带宽调整|bw

          我们使用whmcs可配置选项功能进行配置选项传递，包含以下产品，格式为：  参数 | 显示名称
          注：红色为自动开通用，如无需使用自动开通功能，无需配置该字段

          • 字段：server_group|设备销售分组

          参数：1|分组1   （1为DCIM中设备销售分组ID）

          • 字段：os|操作系统

          参数：1|windows2008 中文 （1为DCIM中-系统设置-重装系统-操作系统ID）

          • 字段：ip_num|IP数量

          参数：5|5个IP  （5为需要为该服务器分配的IP数量）
          注： NO_CHANGE |1个  可配置为NO_CHANGE，即不改变服务器IP数量，设置为NO_CHANGE后，系统不会对服务器IP数量进行变更

          • 字段：ip_num|IP数量     按ip分组来分配ip

          参数：5_1|5个IP  （5为需要为该服务器分配的IP数量,1为DCIM里ip分组的id）

          • 字段：bw|带宽

          参数：10,5|进10Mbps，出5Mbps    （10,5分别代表进出带宽，单位Mbps）
          注： NO_CHANGE,5|5Mbps    NO_CHANGE可用，代表不改变服务器当前方向的限速设定

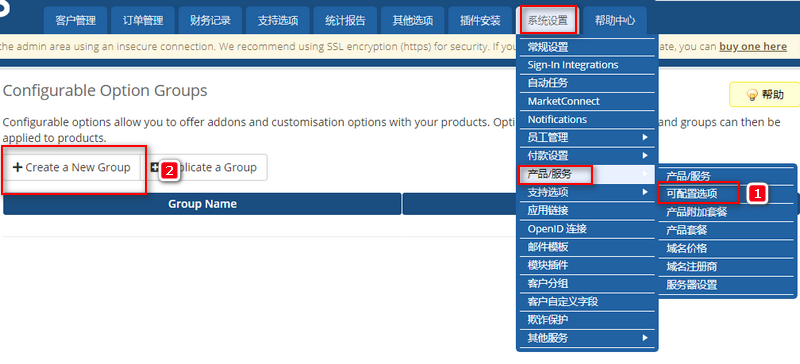

          前往【系统设置】-【产品/服务】-【可配置选项】-【Create a New Group】


          • • Group Name：配置组名称，建议服务器产品型号
            • Description：描述自定义
            • Assigned Products：指定产品
          • • Add New Configurable Option：点击添加新的可配置选项



                  3.2.1 设置销售的服务器型号server_group



                  3.2.2 设置下单操作系统os



                  3.2.3 设置IP地址数量ip_num



                  3.2.4 设置带宽调整|bw



          四、WHMCS前后台管理

                  4.1 产品对接dcim实现开机关机重装后台管理

                  4.2 会员中心管理功能

                  4.3 自动开通功能

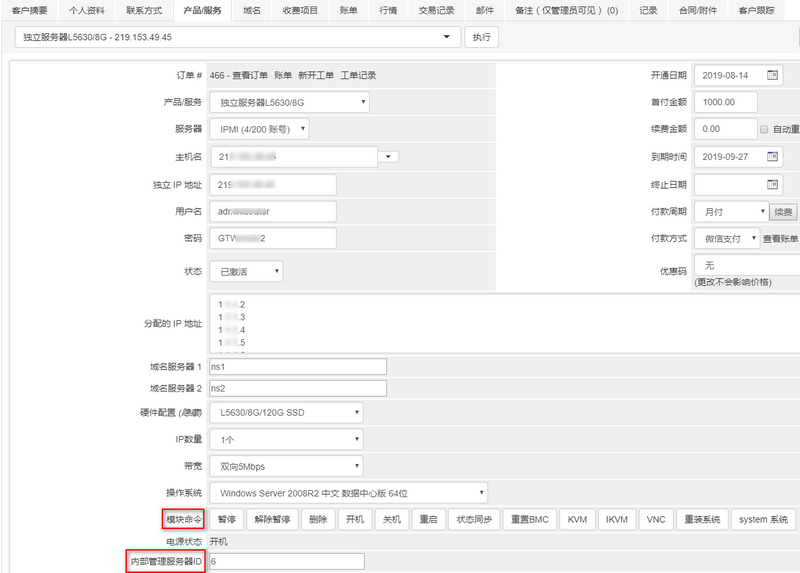

          4.1 产品对接dcim实现开机关机重装后台管理

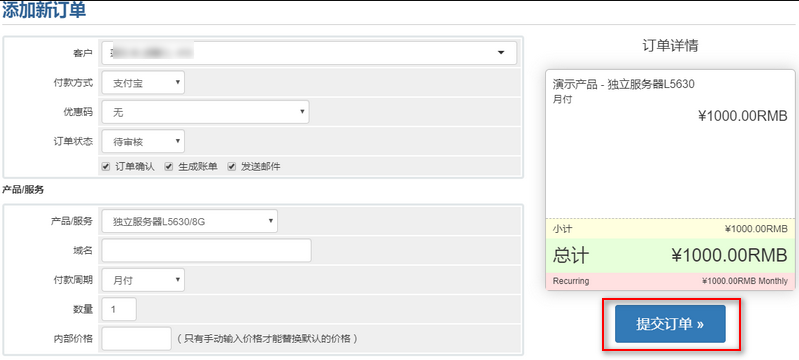

          完成以上配置后，我们即可实现对接管理，为客户添加产品

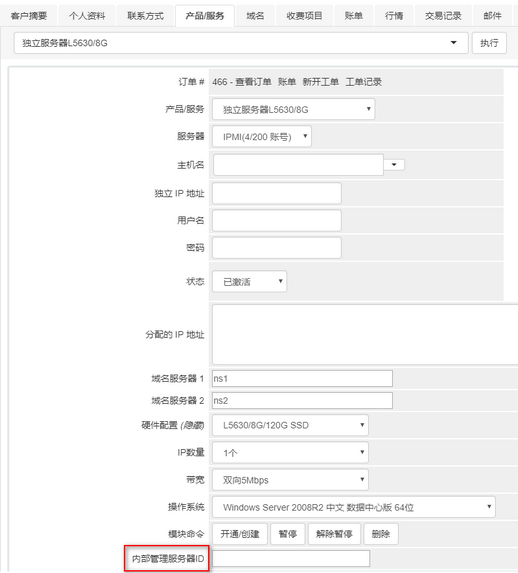

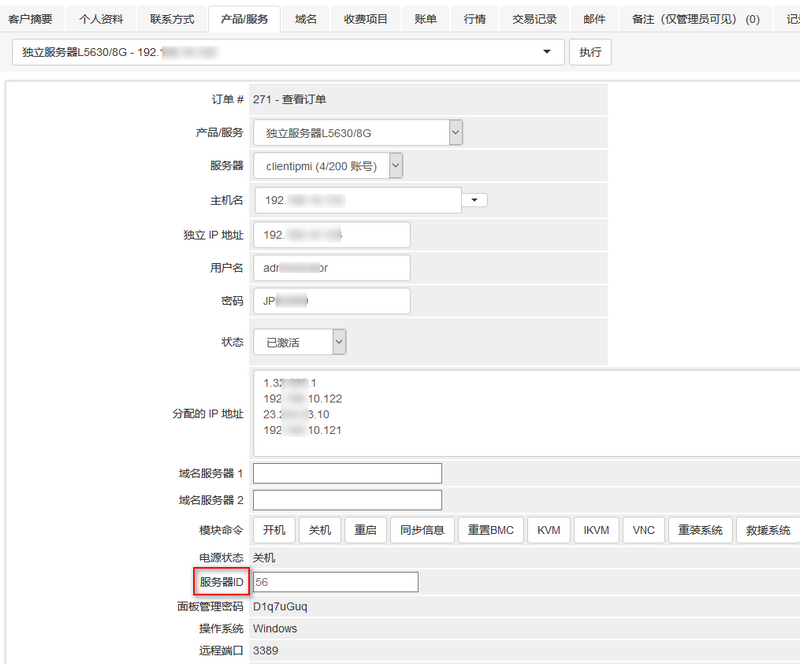

          在服务器ID处填写该服务器在DCIM中的ID,即可操作功能。



          4.2 会员中心管理功能

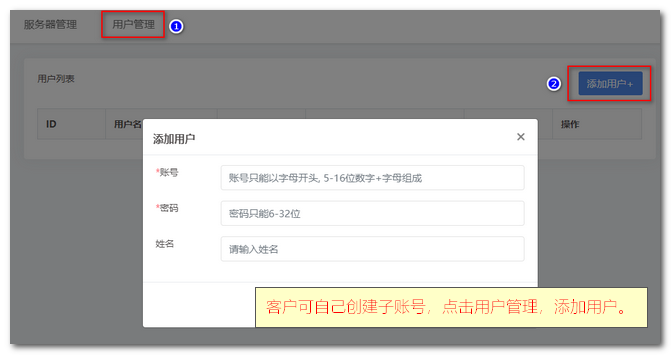

          同时，客户可在会员中心前台进行管理。
          关于允许客户使用的功能控制，请参考 5.1 ipmi插件配置参数说明


          4.3 自动开通功能

          如需使用自动开通功能请完成以下配置

          • 1. 服务器销售分组设置（自动开通用）
          • 2. 可配置选项原理和参数中的红色字段

          五、问题说明

          5.1 ipmi插件配置参数说明

          • <flowchart>on</flowchart>      –flowchart  #是否开启流量图输出, on开启,off关闭
          • <kvm>on</kvm> –kvm   #是否开启kvm控制按钮输出, on开启,off关闭
          • <resetbmc>on</resetbmc>    — resetbmc   #是否输出重置bmc按钮, on开启,off关闭
          • <kvmadmin>on</kvmadmin> –kvm   #控制管理员界面是否开启kvm控制按钮输出, on开启,off关闭
          • <resetbmcadmin>on</resetbmcadmin>    — resetbmc   #控制管理员界面是否输出重置bmc按钮, 默认开启 on开启,off关闭
          • <reinstall>off</reinstall> –reinstall #重装  是否输出重装按钮, on开启,off关闭
          • <reinstalladmin>on</reinstalladmin> –reinstalladmin #后台重装系统 控制管理员界面是否开启重装按钮输出, 默认开启 on开启,off关闭
          • <reinstalltimes>3</reinstalltimes> –reinstalltimes   #每周重装次数
          • <adminoutip>on</adminoutip> –adminoutip #on开启才能输出后台IP控制面板
          • <post_emailorid>userid</post_emailorid> –post_emailorid  #email传递邮箱  userid传递WHMCS的userid
          • <changehostname>ip</changehostname>  –changehostname  #主机名的保存方式  hostname改为机器名称  ip改为主ip  hostnameip改为 机器名称-主ip  例如w20101-10.10.0.1   none不同步
          • <reboot>on</reboot>          –reboot   #重启 是否输出重启按钮   on开启  off关闭
          • <rebootadmin>off</rebootadmin>   –rebootadmin   #重启 控制管理员界面是否输出重启按钮   on开启  off关闭
          • <off>on</off>                –off   #关机 是否输出关机按钮   on开启  off关闭
          • <offadmin>on</offadmin>      –offadmin   #关机 控制管理员界面是否输出关机按钮   on开启  off关闭
          • <on>on</on>                  –on   #开机 是否输出开机按钮   on开启  off关闭
          • <onadmin>on</onadmin>        –onadmin   #开机 控制管理员界面是否输出开机按钮   on开启  off关闭
          • <ikvm>on</ikvm>              –ikvm    #是否输出ikvm按钮   on开启  off关闭
          • <ikvmadmin>on</ikvmadmin>    –ikvmadmin    #控制管理员界面是否开启ikvm控制按钮输出, on开启,off关闭
          • <vnc>on</vnc>                 –vnc        #前台是否输出vnc按钮, on开启,off关闭
          • <vncadmin>on</vncadmin>       –vncadmin        #控制管理员界面是否输出vnc按钮, on开启,off关闭
          • <idcimadmin>on</idcimadmin>  –idcimadmin  #快捷跳转  控制管理员界面是否输出快捷跳转服务器管理系统按钮   on开启  off关闭
          • <rescue>off</rescue>      –rescue  #救援系统  前台是否输出救援系统按钮  on开启,off关闭
          • <rescueadmin>on</rescueadmin> –rescueadmin #后台救援系统 控制管理员界面是否开启救援系统按钮输出  on开启,off关闭
          • <crackadmin>on</crackadmin>     –crackadmin  #后台破解密码 控制管理员界面是否开启破解密码按钮输出  on开启,off关闭
          • <crack>on</crack>          –crack  #破解密码  前台是否输出破解密码按钮  on开启,off关闭
          • <customport>on</customport>  –customport  #重装自定义端口  前台重装是否允许自定义端口  on开启,off关闭
          • <custompartition>on</custompartition>  –custompartition  #重装自定义分区  前台重装是否允许自定义分区  on开启,off关闭
          • <sms_check>on,off,reboot,bmc,kvm,ikvm,vnc,reinstall,rescue,crack</sms_check>      –sms_check #需要短信验证的方法,需要安装短信验证插件, 用,分隔支持on(开机),off(关机),reboot(重启),bmc(重置BMC),kvm(kvm),ikvm(ikvm),vnc(vnc),reinstall(重装系统),rescue(救援系统),crack(破解密码)
          • <changemainip>on</changemainip>  –changemainip  #同步是否保存主ip  默认开启  on开启,off关闭<
          • changeassignip>on</changeassignip>  –changeassignip  #同步是否保存分配ip  默认开启  on开启,off关闭

          5.2 API用户名密码错误

          • 检查DCIM的API接口及WHMCS的服务器设置的用户名和密码是否一致



          5.3 连接端口错误

          • 检查SSL端口是否填写正确



          5.4 DCIM无法连接

          • 检查WHMCS服务器设置中的主机名及IP是否填写正确



          5.5 自动开通失败：该分组没有空闲服务器

          •  检查在DCIM设备销售分组里是否有空闲服务器
        • ●3.4.3 对接WHMCS实现机柜/带宽租用管理
        • 前言一、WHMCS插件下载和安装方法1.1 功能支持1.2 插件下载和安装二、DCIM服务器管理系统中的设置2.1 设置API
          2.2 机柜/带宽租用添加
          2.3 对接财务系统相关设置选项
          三、WHMCS中的设置
          3.1 服务器对接原理和参数
          3.1.1 添加服务器
          3.1.2 添加服务器分组
          3.1.3 添加产品
          四、WHMCS前后台管理
          4.1 产品对接dcim实现同步后台管理
          4.2 会员中心管理功能
          五、问题说明
          5.1 API用户名密码错误
          5.2连接端口错误
          5.3 DCIM无法连接

          前言

          WHMCS插件用于「DCIM系统对接WHMCS」，实现机柜租用同步ip/流量图管理。
          支持whmcs版本为「whmcs6.x 」「whmcs7.x」

          一、WHMCS插件下载和安装方法

                  1.1 功能支持

                  1.2 插件下载和安装



              1.1 功能支持



              1.2 插件下载和安装

              ①下载：前往【DCIM后台】-【系统设置】-【whmcs设置】-【右上角点击下载whmcs插件】

              ②安装：将下载后的插件【上传至whmcs中】，需将【ipmi文件】上传至【whmcs根目录/module/server/中】。


          二、DCIM服务器管理系统中的设置

                  2.1 设置API

                  2.2 机柜租用/带宽添加

                  2.3 对接财务系统相关设置选项

              2.1 设置api

          请前往【DCIM系统】-【系统设置】-【API授权】-【添加API授权】


                  2.1.1 添加api信息

          • • 用户名：建议为whmcs  可输入其他
            • Key： 点击随机后注意妥善保存
            • IP：填写whmcs所在服务器的出口IP，我们仅允许该ip地址访问我们的接口



              2.2 机柜/带宽租用添加

          如需实现机柜/带宽租用开通，需添加机柜/带宽租用
          前往【DCIM】-【产品销售】-【机柜租用】-【添加机柜租用】

          机柜租用添加完成后，可进行分配服务器、交换机及ip地址   注：服务器类型及交换机类型需为机柜才可分配。




              2.3 对接财务系统相关设置选项

          以下选项为设定whmcs操作服务器的方法，例如whmcs操作暂停服务器时应该进行何种操作

          • • whmcs后台地址：用于DCIM中的快速链接，可一键链接至whmcs中
            • 流量图95线：用于控制在whmcs显示的流量图是否输出95th和输出方式



          三、WHMCS中的设置

              3.1 服务器对接原理和参数

                    3.1.1 添加服务器

                    3.1.2 添加服务器分组

                    3.1.3 添加产品

          系统通过whmcs预留的server module原生方式对接至whmcs，使用whmcs原生产品设置和配置选项进行产品的价格定义。
          们使用whmcs默认提供的hash方式，进行一些接口自定义配置，您可根据教程一步一步完成配置。

                  3.1.1 添加服务器

          【前往WHMCS】-【系统设置】-【服务器设置】-【添加新的服务器】


                  *必填字段：

          • • NAME（名称）：DCIM配置
            • Hostname （主机名）：填写DCIM的域名或ip地址
            • Ip（IP地址）：填写DCIM的域名或ip地址



          • • • Type（类型）：选择ipmi
          • • Username（用户名）：添加的api 用户名
          • • Password（密码）：添加的key
          • • 勾选SSL：端口默认为443，如有变更dcim访问端口，请填写dcim端口
            • Hash（访问散列值）建议配置如下：（若只应用于机柜租用，可不填）



          <flowchart>on</flowchart>
          <kvm>on</kvm>
          <resetbmc>on</resetbmc>
          <kvmadmin>on</kvmadmin>
          <resetbmcadmin>on</resetbmcadmin>
          <reinstall>on</reinstall>
          <reinstalladmin>on</reinstalladmin>
          <reinstalltimes>99</reinstalltimes>
          <adminoutip>on</adminoutip>
          <post_emailorid>userid</post_emailorid>
          <changehostname>ip</changehostname>
          <reboot>on</reboot>
          <rebootadmin>on</rebootadmin>
          <off>on</off>
          <offadmin>on</offadmin>
          <on>on</on>
          <onadmin>on</onadmin>
          <ikvm>on</ikvm>
          <ikvmadmin>on</ikvmadmin>
          <vnc>on</vnc>
          <vncadmin>on</vncadmin>
          <idcimadmin>on</idcimadmin>
          <rescue>on</rescue>
          <rescueadmin>on</rescueadmin>
          <crackadmin>on</crackadmin>
          <crack>on</crack>
          <customport>on</customport>
          <custompartition>on</custompartition>



                  3.1.2 添加服务器分组

          【前往WHMCS】-【系统设置】-【服务器设置】-【创建新的分组】



                  3.1.3 分配服务器至分组



                  3.1.4 添加产品

          前往【系统设置】-【产品/服务】-【产品/服务】-【新增产品】


          • • 产品类型：独服/VPS
            • 产品名称：机柜租用配置
            • 模块设置： 模块名称-ipmi
            • 服务器组：IPMI
            • 类型：机柜租用



          四、WHMCS前后台管理

                 4.1 产品对接dcim实现机柜开通

                  4.2 会员中心管理功能

          4.1 产品对接dcim实现开机关机重装后台管理

          完成以上配置后，我们即可实现对接管理，为客户添加产品


          在服务器ID处填写机柜用在DCIM中的ID,点击保存后，选择状态同步即可操作功能。



          4.2 会员中心管理功能

          同时，客户可在会员中心前台进行查看。


          五、问题说明

          5.1 API用户名密码错误

          • 检查DCIM的API接口及WHMCS的服务器设置的用户名和密码是否一致



          5.2 连接端口错误

          • 检查SSL端口是否填写正确



          5.3 DCIM无法连接

          • 检查WHMCS服务器设置中的主机名及IP是否填写正确
        • ●3.4.4 对接Web客户端
        • Web客户端功能允许您单独为您的下级客户提供管理服务器的入口，允许通过服务器IP和面板密码以及账号密码登录的方式进行管理。
        • 一、Web客户端下载和安装二、Web客户端登录方式1.服务器ip和面板密码登录2.用户邮箱和客户端密码登录3.客户新建子帐号登录
          4.通过WHMCS获取ip和密码登录
          三、给客户分配服务器管理数据
          ●自动为客户分配服务器
          ●手动为客户分配服务器
          ●客户为子账户分配服务器

          ---

          一、客户端下载和安装

          web客户端是一个php程序，放到一台支持php的服务器或虚拟主机即可。

                  环境要求：

          1.能访问DCIM系统，支持ioncube组件，其他硬件配置无要求。
          2.需开启curl和openssl扩展
          3.php版本大于5.6 建议7.2

                  客户端下载：

          1.登录智简魔方DCIM系统管理后台，从导航栏选择【产品销售】-【客户管理】，在页面右上角您可以看到【客户端下载】和【+添加客户】两个按钮。

          2.点击【客户端下载】按钮，页面会自动下载一个名为【client.zip】的压缩包。
          3.下载后解压，您需要单独配置config.php和server.conf这两个文件。
          4.config.php文件是web客户端对接DCIM系统的信息，您需要修改里面的API_URL的值，如下图：

          请将https://192.168.10.71  修改为您DCIM服务器管理系统的访问地址。

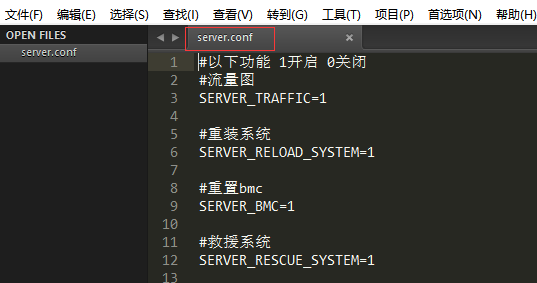

          5.server.conf文件是编辑用户对服务器的管理权限的文件，可以设置是否允许客户查看流量图、重装系统、开机、关机、带宽及使用救援系统等。值为1代表开启功能，为0代表关闭功能。该文件权限为客户端相关功能配置的总开关，若关闭，将不能对该功能进行操作。

          6.配置完毕config.php和server.conf这两个文件后，把client整个文件夹的内容上传到您的web服务器，然后通过对应的域名或者ip地址就可以访问web客户端。

          二、Web客户端登录方式

          Web客户端支持3种方式的登录，分别是使用服务器IP和面板管理密码登录、用户邮箱和密码登录、用户新建子账号登录。

               2.1 使用服务器IP和面板管理密码登录

          在DCIM系统服务器详情页面，查看服务器ip和面板管理密码即可在Web客户端登录。如下图：


              2.2 使用客户邮箱和密码登录

          在DCIM系统的导航栏里面选择【产品销售】-【客户管理】，在出现的用户列表里面选择你需要登录的客户信息，点击后面的修改按钮。
          注：客户端权限是针对指定客户的权限控制，若开启某项功能时，需将server.conf文件中指定的功能开启。
          新出现的界面设置一个web客户端的登录密码，如下图：

          设置完毕后，该邮箱的客户可以在web客户端界面使用邮箱和刚才设置的密码进行登录。

              2.3 客户新增子账号登录

          注意：使用此方法，需要先满足上面方法2.2的邮箱密码登录后才可用。
          通过邮箱和密码登录到web客户端系统后，可以通过界面上的【用户管理】-【添加用户】功能自己创建子账户。

          创建完毕后即可使用子账户登录到web客户端系统。（客户添加的子账户数据您也可以在DCIM系统后台【产品销售】-【子客户管理】里面查看。）

              2.4 通过WHMCS获取ip和密码登录

          在您已经配置好IPMI WHMCS插件的情况下，您可以通过WHMCS管理后台或者客户前台查看服务器的IP和密码登录，也可以通过主题支持前台为客户展示服务器IP和面板管理密码。

          三、给客户分配服务器管理数据

          web客户端可以实现自动或者手动为客户分配服务器。

              ●自动为客户分配服务器

          如果您需要自动为客户分配服务器，那么需要先配置WHMCS插件，参考文档：对接WHMCS实现自动开通和对接WHMCS实现机柜/带宽租用。

              ●手动为客户分配服务器

          如需手动为客户分配服务器管理数据，方法如下：
          登录DCIM管理系统后台，在导航栏选择【产品销售】-【服务器租用】，点击进入服务器内页，在销售数据栏中，点击【编辑】选择客户信息即可。


              ●客户为子账户分配服务器

          首选，您需要添加子账户，参见客户新建子帐号登录

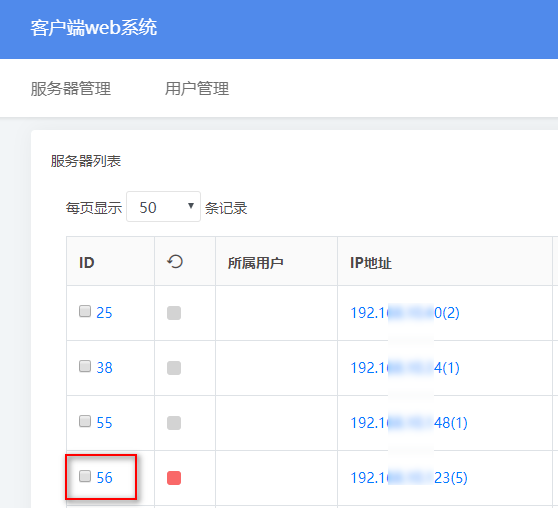

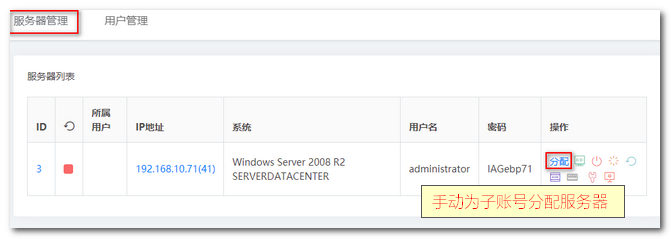

          子账户添加成功后，在（Web客户端系统）服务器管理中找到指定服务器点击【分配】，即可将服务器分配给子账户。

          分配完毕后，子账户登录web客户端系统即可看到和管理分配到的服务器。

        • ●3.4.5 客户端对接WHMCS
        • 前言一、客户端WHMCS插件下载和安装方法1.1 功能支持1.2 插件下载和安装二、WHMCS中的设置
          2.1 添加服务器
          2.2 添加服务器分组
          2.3 分配服务器至分组
          2.4 添加产品
          三、WHMCS前后台管理

          3.1 产品对接客户端实现开机关机重装后台管理

          3.2 会员中心管理功能

          四、问题说明

          4.1 服务器设置中的hash自定义

          4.2 账户密码错误

          4.3 连接端口错误

          4.4 无法连接



          前言

          客户端whmcs插件用于「客户端对接WHMCS」，实现代理商可使用whmcs插件对接，管理服务器开机、关机等



          支持whmcs版本为「whmcs6.x 」「whmcs7.x」



          使用该插件需已搭建web客户端，具体操作请查看



          一、客户端WHMCS插件下载和安装方法

                  1.1 功能支持

                  1.2 插件下载和安装



              1.1 功能支持





              1.2 插件下载和安装

              ①下载：前往【DCIM后台】-【产品销售】-【客户管理】-【右上角点击下载客户端whmcs插件】



              ②安装：将下载后的插件【上传至whmcs中】，需将【clientipmi文件】上传至【whmcs根目录/module/server/中】。



          二、WHMCS中的设置

                    2.1 添加服务器

                   2.2 添加服务器分组

                   2.3 分配服务器至分组

                  2.4 添加产品

          系统通过whmcs预留的server module原生方式对接至whmcs，使用whmcs原生产品设置和配置选项进行产品的价格定义。

          我们使用whmcs默认提供的hash方式，进行一些接口自定义配置，您可根据教程一步一步完成配置。

                  2.1  添加服务器

          【前往WHMCS】-【系统设置】-【服务器设置】-【添加新的服务器】





                  *必填字段：

          • • NAME（名称）：任意，可填写clientipmi
            • Hostname （主机名）：填写访问web客户端的域名或ip地址
            • Ip（IP地址）：填写访问web客户端的域名或ip地址



          • • • Type（类型）：选择clientipmi
          • • Username（用户名）：web客户端登录的用户名（账号）
          • • Password（密码）：web客户端登录的密码
          • • 勾选SSL：端口默认为443，如有变更web客户端访问端口，请填写web客户端端口
            • Hash（访问散列值）建议配置如下：点击这里查看参数说明



          <flowchart>on</flowchart>
          <kvm>on</kvm>
          <resetbmc>on</resetbmc>
          <kvmadmin>on</kvmadmin>
          <resetbmcadmin>on</resetbmcadmin>
          <reinstall>on</reinstall>
          <reinstalladmin>on</reinstalladmin>
          <reinstalltimes>99</reinstalltimes>
          <adminoutip>on</adminoutip>
          <post_emailorid>userid</post_emailorid>
          <changehostname>ip</changehostname>
          <reboot>on</reboot>
          <rebootadmin>on</rebootadmin>
          <off>on</off>
          <offadmin>on</offadmin>
          <on>on</on>
          <onadmin>on</onadmin>
          <ikvm>on</ikvm>
          <ikvmadmin>on</ikvmadmin>
          <vnc>on</vnc>
          <vncadmin>on</vncadmin>
          <idcimadmin>on</idcimadmin>
          <rescue>on</rescue>
          <rescueadmin>on</rescueadmin>
          <crackadmin>on</crackadmin>
          <crack>on</crack>
          <customport>on</customport>
          <custompartition>on</custompartition>



                  2.2 添加服务器分组

          【前往WHMCS】-【系统设置】-【服务器设置】-【创建新的分组】





                  2.3 分配服务器至分组



                  2.4 添加产品



          前往【系统设置】-【产品/服务】-【产品/服务】-【新增产品】



          • • 产品类型：独服/VPS
            • 产品名称：服务器产品型号1
            • 模块设置： 模块名称-clientipmi
            • 服务器组：clientipmi
            • 类型：服务器租用







          三、WHMCS前后台管理

                  3.1 产品对接web客户端实现开机关机重装后台管理

                  3.2 会员中心管理功能

          3.1 产品对接dcim实现开机关机重装后台管理

          完成以上配置后，我们即可实现对接管理，为客户添加产品





          在服务器ID处填写该服务器在web客户端的ID,即可操作功能。





          3.2 会员中心管理功能

          同时，客户可在会员中心前台进行管理。

          关于允许客户使用的功能控制，请参考 4.1 ipmi插件配置参数说明



          四、问题说明

          4.1 插件配置参数说明

          • <flowchart>on</flowchart>      –flowchart  #是否开启流量图输出, on开启,off关闭
          • <kvm>on</kvm> –kvm   #是否开启kvm控制按钮输出, on开启,off关闭
          • <resetbmc>on</resetbmc>    — resetbmc   #是否输出重置bmc按钮, on开启,off关闭
          • <kvmadmin>on</kvmadmin> –kvm   #控制管理员界面是否开启kvm控制按钮输出, on开启,off关闭
          • <resetbmcadmin>on</resetbmcadmin>    — resetbmc   #控制管理员界面是否输出重置bmc按钮, 默认开启 on开启,off关闭
          • <reinstall>off</reinstall> –reinstall #重装  是否输出重装按钮, on开启,off关闭
          • <reinstalladmin>on</reinstalladmin> –reinstalladmin #后台重装系统 控制管理员界面是否开启重装按钮输出, 默认开启 on开启,off关闭
          • <reinstalltimes>3</reinstalltimes> –reinstalltimes   #每周重装次数
          • <adminoutip>on</adminoutip> –adminoutip #on开启才能输出后台IP控制面板
          • <post_emailorid>userid</post_emailorid> –post_emailorid  #email传递邮箱  userid传递WHMCS的userid
          • <changehostname>ip</changehostname>  –changehostname  #主机名的保存方式  hostname改为机器名称  ip改为主ip  hostnameip改为 机器名称-主ip  例如w20101-10.10.0.1
          • <reboot>on</reboot>          –reboot   #重启 是否输出重启按钮   on开启  off关闭
          • <rebootadmin>off</rebootadmin>   –rebootadmin   #重启 控制管理员界面是否输出重启按钮   on开启  off关闭
          • <off>on</off>                –off   #关机 是否输出关机按钮   on开启  off关闭
          • <offadmin>on</offadmin>      –offadmin   #关机 控制管理员界面是否输出关机按钮   on开启  off关闭
          • <on>on</on>                  –on   #开机 是否输出开机按钮   on开启  off关闭
          • <onadmin>on</onadmin>        –onadmin   #开机 控制管理员界面是否输出开机按钮   on开启  off关闭
          • <ikvm>on</ikvm>              –ikvm    #是否输出ikvm按钮   on开启  off关闭
          • <ikvmadmin>on</ikvmadmin>    –ikvmadmin    #控制管理员界面是否开启ikvm控制按钮输出, on开启,off关闭
          • <vnc>on</vnc>                 –vnc        #前台是否输出vnc按钮, on开启,off关闭
          • <vncadmin>on</vncadmin>       –vncadmin        #控制管理员界面是否输出vnc按钮, on开启,off关闭
          • <idcimadmin>on</idcimadmin>  –idcimadmin  #快捷跳转  控制管理员界面是否输出快捷跳转服务器管理系统按钮   on开启  off关闭
          • <rescue>off</rescue>      –rescue  #救援系统  前台是否输出救援系统按钮  on开启,off关闭
          • <rescueadmin>on</rescueadmin> –rescueadmin #后台救援系统 控制管理员界面是否开启救援系统按钮输出  on开启,off关闭
          • <crackadmin>on</crackadmin>     –crackadmin  #后台破解密码 控制管理员界面是否开启破解密码按钮输出  on开启,off关闭
          • <crack>on</crack>          –crack  #破解密码  前台是否输出破解密码按钮  on开启,off关闭
          • <customport>on</customport>  –customport  #重装自定义端口  前台重装是否允许自定义端口  on开启,off关闭
          • <custompartition>on</custompartition>  –custompartition  #重装自定义分区  前台重装是否允许自定义分区  on开启,off关闭

          4.2 账号、密码错误

          • 检查web客户端登录信息和WHMCS的服务器设置的用户名和密码是否一致



          4.3 连接端口错误

          • 检查SSL端口是否填写正确



          4.4 无法连接

          • 检查WHMCS服务器设置中的主机名及IP是否填写正确
        • ●3.4.6 产品销售常见问题
        • 以下对接WHMCS销售过程中的常见问题，文档未解决的问题请联系我们。


          问题列表

          1. 在WHMCS订购并收到付款后，并不能实现自动开通是什么原因？
          2. 在自动开通时，提示[无法连接服务器管理系统]，是什么原因？
          3. 在WHMCS自动开通服务器时，提示[交换机没有可用的VLAN，请先设置]，需如何解决？
          4. 在WHMCS自动开通服务器时，提示[可分配的IP不足，只可分配0个]是什么原因？
          5. 在WHMCS中，对服务器点击开机时，提示[模块命令错误，产品不一致，无法操作]是什么原因？
          6. 在WHMCS中，对机器进行暂停或删除命令时，会对服务器执行哪些命令?
          7. WHMCS与DCIM可以不在同一服务器上吗？
          8. WHMCS系统中，在实现自动开通时，有些操作按钮不存在该怎么解决
          9. 在产品销售-服务器租用里，点击客户信息后，出现404页面，该怎么解决？

          问题解答

          1.在WHMCS订购并收到付款后，并不能实现自动开通是什么原因？

          （1）在WHMCS添加产品时，注意在【模块设置】中，需勾选【当收到客户首付款时自动开通】.



          （2）如果已经设置为自动开通，确没有自动开通，请尝试手动点击开通，看具体错误是什么原因。

          2.在自动开通时，提示[无法连接服务器管理系统]，是什么原因？

          （1）请检查DCIM系统-【系统设置】-【API授权】中的IP地址是否填写正确，该地址必须为WHMCS系统的IP地址（如果服务器有多个IP，需要填写主IP）。



          （2）检查WHMCS系统中，通过【导航栏】-【系统设置】-【产品/服务】-【服务器设置】中，主机名与IP必须是DCIM系统的主IP。



          （3）在【服务器详情】区域，类型必须为IPMI，且用户名和密码必须是DCIM系统种设置的API授权中的用户名和IP。



          3.在WHMCS自动开通服务器时，提示[交换机没有可用的VLAN，请先设置]，需如何解决？

          在服务器详情页面，点击交换机信息进入交换机详情页面，然后在连接信息区域点击可用VLAN后方区域设置。



          4.在WHMCS自动开通服务器时，提示[可分配的IP不足，只可分配0个]是什么原因？

          在【DCIM系统】-【IP资源管理】中，IP段必须启用自动分配才支持开通服务器时自动分配。



          5.在WHMCS中，对服务器点击开机时，提示[模块命令错误，产品不一致，无法操作]是什么原因？

          出现这个问题的原因时因为DCIM系统中记录的该服务器用户和WHMCS系统中记录的用户不是同一个，只需要在DCIM系统中清除销售数据里面的用户信息，然后在WHMCS系统后台产品详情页点击状态同步按钮即可解决。

          6.在WHMCS中，对机器进行暂停或删除命令时，会对服务器执行哪些命令?

          这些命令会根据您在【DCIM系统设置】的【WHMCS设置】里面执行。



          7.WHMCS与DCIM可以安装在不同服务器吗？

          可以，DCIM系统和WHMCS两套系统是分开的。用API对接，WHMCS管理财务和客户。DCIM管理服务器资源。通过WHMCS的server modules对接，实现WHMCS里面记录一个客户有哪个服务器，操作到DCIM，对接对WHMCS本身不会有任何数据查询和资料变动。

          8.WHMCS系统中，在实现自动开通时，有些操作按钮不存在该怎么解决?

          这些功能需要在配置IPMI WHMCS插件的时候在参数里面设置，具体参考：ipmi插件配置Access Hash（访问散列值）参数说明

          9.在产品销售-服务器租用里，点击客户信息后，出现404页面，该怎么解决？

          在DCIM系统设置 – 【WHMCS设置】里面，输入正确的WHMCS后台地址即可。



      • 3.5 自动部署及管控
        • ●3.5.1 导入镜像
        • 智简魔方DCIM系统通过「PXE+DHCP」方式，实现物理机系统自动安装，支持 windows2003 / 2008 / 2012 / 2016 / 2019 / win10 / 7，支持 centos / ubuntu / debian / freebsd / fedora / exsi / xensystem等各类linux系统。如若系统提供的镜像不满足需求，用户还可通过 FTP 上传自定义镜像ISO/GHO，导入后安装原理与系统一致。一、系统镜像安装功能参数列表二、自定义镜像ftp信息查询上传镜像

          三、添加镜像

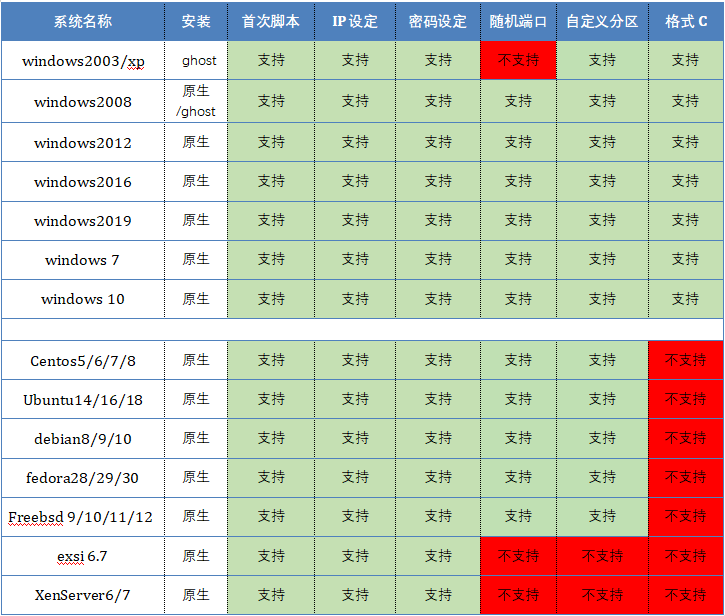

          一、系统镜像安装功能参数列表

          DCIM自动重装所支持的系统镜像与功能：



          二、自定义镜像

          自定义镜像需要通过ftp登录上传镜像文件。

          查询ftp信息

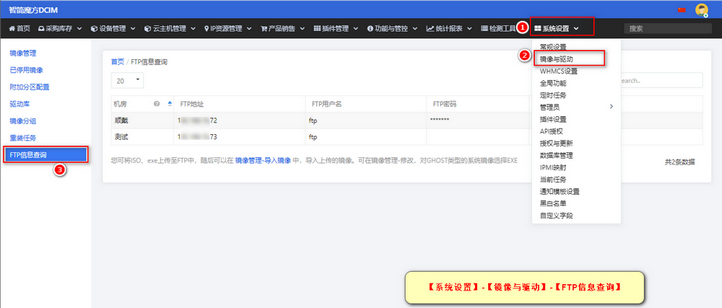

          在【系统设置】-【镜像与驱动】-【FTP 信息查询】中查询FTP相关信息。主要内容包括ftp地址，用户名和密码。



          上传镜像

          登录ftp后，输入正确的用户名密码，即可上传 ISO。

          上传ISO/GHOST需注意以下几点：

          • 制作ISO时必须使用官方的命名规则，否则会导入失败。
          • 制作ghost需按照要求，具体点击这里



          • 在多个机房中使用该镜像，则需要将 ISO 分别上传至这些机房的 FTP

          • 对机房上传时需保证这些 ISO 的命名一致，不同名称的 ISO，导入到系统中将会被视为不同镜像。



          三、添加镜像

          1、ISO 上传成功后，可在【系统设置】-【重装系统设置】-【镜像管理】中，点击【导入镜像】



          注：添加同名的 ISO 会覆盖之前已导入的该 ISO 名称的镜像。

          例如：系统中已导入了a.iso 中的镜像，后续再次导入 a.iso，之前 a.iso 被导入的镜像将会被覆盖。

          所以如果两个 ISO 中的镜像版本一致（如都是 Windows Server 2008 R2）但 ISO 不一致（如注入驱动），请将两个 ISO 命名为不同名称。

          必填项：

          • 镜像分组：选择该镜像的分组，便于安装时查找。
          • 选择ISO/GHO：选择上传的镜像文件，系统会读取所有机房该 ISO 中支持的镜像
          • 系统名称：填写镜像的系统名称，也就是安装时操作系统名称。
          • 支持系统：选择该镜像支持的系统。
          • 设置完成后点击保存，开始导入。



          2、镜像导入结果将会在镜像管理列表中展示，勾√表示导入成功，圈○表示正在导入，叉X表示导入失败，可将鼠标移动到叉的位置查看失败原因。



        • ●3.5.2 ghost设置exe
        • 在使用ghost镜像系统重装时，配合使用exe功能，可实现系统安装完成后自动运行指定exe程序。一、导入ghost镜像二、运行EXE程序功能2.1上传exe2.2关联exe

          一、导入ghost镜像

          在系统中需导入ghost镜像，具体导入步骤：点击这里



          注：在做ghost镜像时请按以文档步骤进行：点击这里

          二、运行exe程序功能

          2.1上传exe

          ①将exe上传至机房ftp根目录，ftp信息可在【系统设置】-【重装系统设置】-【ftp信息查询】中查看。

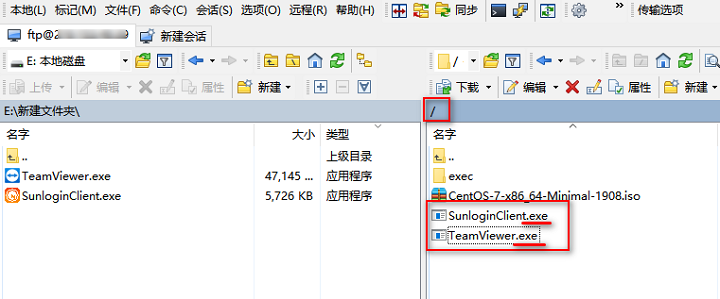

          ②登录ftp，将exe程序上传至机房根目录。

          注意：

          1.若多个机房中使用该exe程序，则需要将 exe分别上传至这些机房的 FTP 中

          2.exe文件后缀名必须是.exe

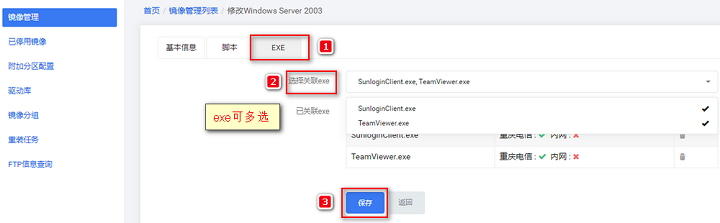

          2.2关联exe

          ①上传成功后，在DICM系统【系统设置】-【重装系统设置】-【镜像管理】-【修改】对上传的ghost镜像文件进行修改。



          ②选择ftp上传的exe程序，然后保存。



          ③重装系统成功后，在开机时就会自动运行exe程序。

        • ●3.5.3 GHO系统安装必须设定的项目
        • 以下方法在windows2003、windows2008测试生效一、设置开启运行二、设置开机自动登录




          一、设置开启运行

          进入：

          HKEY_LOCAL_MACHINE\Software\Microsoft\Windows\CurrentVersion\Run

          新建字符串值：名称 NETPASS

          双击刚才创建的项：填写 C:\idcsmart\setupcomplete.cmd





          二、设置开机自动登录

          要求

          • • 账户必须是administrator
          • • 账户必须具备密码，不能为空密码



          进入：

          HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/Windows NT/Current Version/Winlogon

          ①

          • • 新建字符串值：名称为 AutoAdminLogon
            • 双击刚才创建的项：数据数值填写1

          ②

          • • 新建字符串值：名称为 DefaultUserName
            • 双击刚才创建的项：填写Administrator

          ③

          • • 新建字符串值：名称为 Defaultpassword
            • 双击刚才创建的项：准确填写镜像当前正确的administrator密码



          这时候就可以封装成gho文件了。



          Ghost安装到被安装机器后启动后会自动登录并自动完成网络和系统密码设定

        • ●3.5.4 临时VLAN安装系统
          • 一、什么是临时VLAN
          • 二、临时VLAN介绍
          • 三、如何使用

        • 一、什么是临时VLAN

          自动安装系统使用「DHCP+PXE」方式进行安装，有以下要求：

          1.要求被装机器能获取到我们被控发出的dhcp请求



          2.要求被安装机器能访问到我们的被控IP

          对于DHCP：dhcp只能在同一个vlan中进行传递，如果需要跨vlan，需要到网关中设定dhcp relay

          在一些网络环境中，由于上游限制，不提供DHCP relay设置，故我们开发了临时vlan功能。

          二、临时vlan介绍

          我们允许系统在进行安装的时候自动将被装机器所属VLAN调整至预先设定的临时vlan中，并分配属于该vlan的ip地址。

          要求：

          1.临时vlan和临时vlan中的ip地址能和被控dhcp ip通讯



          2.临时vlan能收到被控发出的dhcp

          3.交换机支持vlan切换，交换机已经准确录入系统

          三、如何启用

          1.开启该功能

          前往【系统设置】-【常规设置】-【服务器设置】中，启用临时vlan



          2.对需要使用临时vlan功能的机房启用该功能

          前往【设备管理】-【机房机柜】-【机房列表】

          注意：请勿启用不需要临时vlan的机房



          3.配置该机房的临时vlan  id

          在【设备管理】-【机房机柜】-【机房列表】-点击【机房名称】，进入机房内页，在页面正中间，“自动部署设定”右点击【修改 】

          注意：请准确填写vlan id，将在安装系统时自动切换交换机端口vlan至该vlan



          4.添加临时ip段  ，用于安装系统时使用

          在【IP资源管理】-【IP地址管理】-【添加IP段】

          注意：请准确配置，错误的ip将导致无法通讯



          【注意】服务器对应的交换机端口，一定要在外网交换机-端口上选择



          配置完成，您可以现在进行系统安装，安装时系统将会自动修改vlan至设定的vlan，分配临时ip，在安装完成前，系统将会自动切回分配的正式公网ip，并切回正常的vlan中。

        • ●3.5.5 开机脚本相关命令

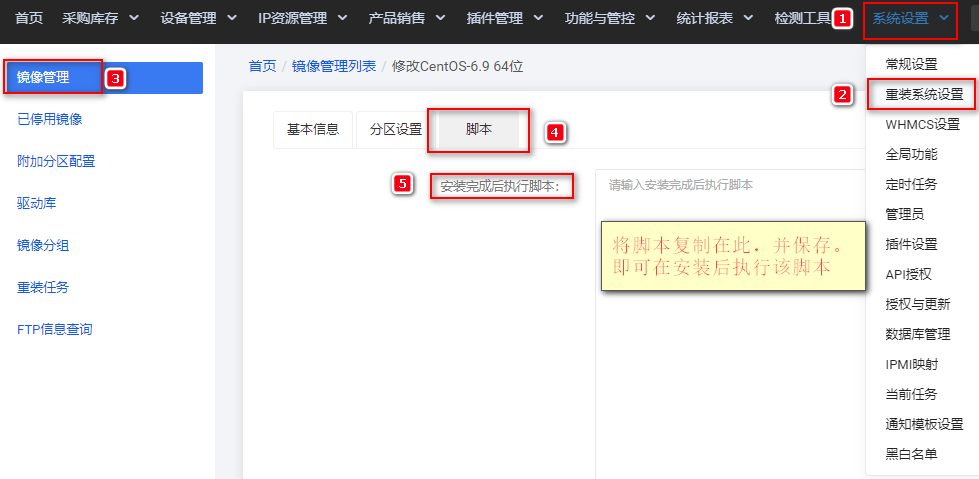

        • 本文整理常用的开机脚本命令，您可以将以下命令粘贴到操作系统开机脚本中，系统将会自动执行。在【系统设置】-【重装系统设置】-【镜像管理列表】中，选定操作系统【点击修改】，在脚本栏中将以下命令复制，则安装系统后将会自动执行。# 端口可以是 单个如 80 或者连续多个 9000-10000netsh advfirewall firewall add rule name={项目名称} protocol=TCP localport={端口} dir=in action=allow# 关闭防火墙

          netsh Advfirewall set allprofiles state off

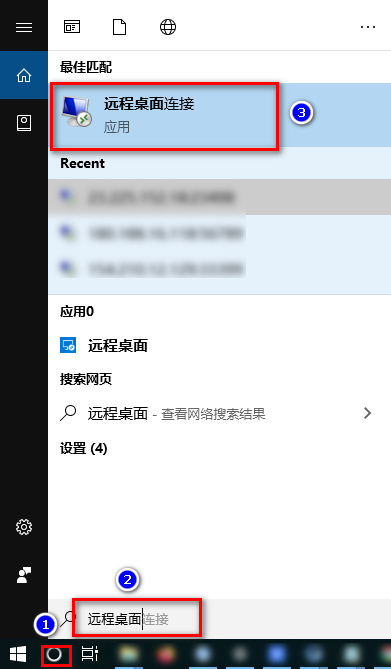

          # 开启远程桌面连接 参数 0为开 1为关

          reg add “HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server” /v fDenyTSConnections /t REG_DWORD /d 0 /f

          # 修改远程连接端口

          reg add “HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server\Wds\rdpwd\Tds\tcp” /v “PortNumber” /t REG_DWORD /d “{端口}” /f

          reg add “HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server\WinStations\RDP-Tcp” /v “PortNumber” /t REG_DWORD /d “{端口}” /f

          # 远程桌面安全验证

          0 为允许任何链接  1为仅允许安全的连接

          reg add “HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Terminal Server\WinStations\RDP-Tcp” /v “UserAuthentication” /t REG_DWORD /d “0” /f

           # 允许ICMP ping

          netsh advfirewall firewall add rule name=icmp4 protocol=icmpv4 dir=in action=allow
          netsh advfirewall firewall add rule name=icmp6 protocol=icmpv6 dir=in action=allow

        • ●3.5.6 自动安装
        • 智简魔方DCIM通过「PXE+DHCP」方式，实现物理机系统自动安装，支持 windows2003 / 2008 / 2012 / 2016 / 2019 / win10 / 7，支持 centos / ubuntu / debian / freebsd / fedora / exsi / xensystem等各类linux系统。自动安装后将会自动设定开启远程桌面/SSH，并自动设定好密码、设定好网卡IP以便直接交付。一、支持的版本二、支持的服务器型号三、网络环境要求

          四、安装的性能和速度

          五、高级设定

          六、故障解决

          • 1.samba 无法挂载
          • 2.提示无法找到磁盘
          • 3.无法自动分配IP地址

          一、支持的版本



          • • 安装方式ghost：以「ghost方式」进行系统自动部署，支持完全格式化或只格式化第一分区
            • 安装方式原生：以「全新安装方式」进行自动部署，也是微软和linux官方推荐部署方式
            • 开机自动脚本：在DCIM中客户可自定义首次启动后的运行脚本，通常可设定「防火墙」「rdp端口」「升级」「安装apache」等
            • Ip设定：系统自动安装后，自动完成系统内的静态IP设定，支持多IP设定，最多测试可支持到多达「2000个ip地址」设定
            • 密码设定：自动部署时自动完成「服务器密码设定」，以便能直接使用新的密码登陆
          • • 随机端口：用于重装系统时，随机配置远程端口，包括rdp和ssh端口
          • • 自定义分区：可自定义各个分区大小和数量，对windows/linux均支持
            • 只格C支持：仅windows有效，用于重装系统时，只格式化第一分区，保留其他分区数据。









          二、支持的服务器型号

          自动安装系统功能，使用「DHCP+PXE」方式，通过网络进行安装，无需服务器具备IPMI，只需要服务器具备pxe启动，即网络启动即可（一般2000年后生产的机器均具备该功能），安装过程中，要求被安装机器，能与DCIM被控机保持通讯。



          三、网络环境要求

          自动装系统依赖以下端口和服务，请确保被控机的以下端口和服务开放：

          • • 具备 IPMI 或已接入 PDU 设备，具备智能电源控制能力。
            • 具有 pxe 网卡启动功能。



          • • 自动安装系统使用 「PXE+DHCP」方式进行安装。



          • • 我们的服务器管理系统自动安装系统 DHCP IP 地址可被目标机器访问。



          • • DHCP IP 地址已经在交换机中设定了 DHCP relay。



          • • 系统中记录的目标服务器 MAC 信息和实际服务器的 MAC 一致。



          • • 网络允许80/139/135/445/873 tcp访问，67/69/53 udp端口通讯。



          四、安装的性能和速度

            一般性能：

          通常情况下，1000Mbps网络、被安装机器为普通SSD测试结果如下：

          • • Windows2003 ghost：10-15分钟
            • Windows2008-2019：15-25分钟
            • Linux全系列：8-15分钟不等

            如需提高性能，可注意以下几点（主要是网络和磁盘性能）：



          1.DCIM被控机到被装机器网络，安装过程中需要从DCIM被控中下载数GB数据至被装机器中，建议使用1000Mbps网络，并启用安装过程中自动放开限速。



          2.DCIM被控机器磁盘性能和被装机器性能。



          3.DCIM机器同时安装的系统数量并没有限制，但是由于网络或io原因，同时安装的机器越多，速度将会越慢，我们不建议同时安装大于20台机器，将会导致明显的速度变慢。

          五、高级设定

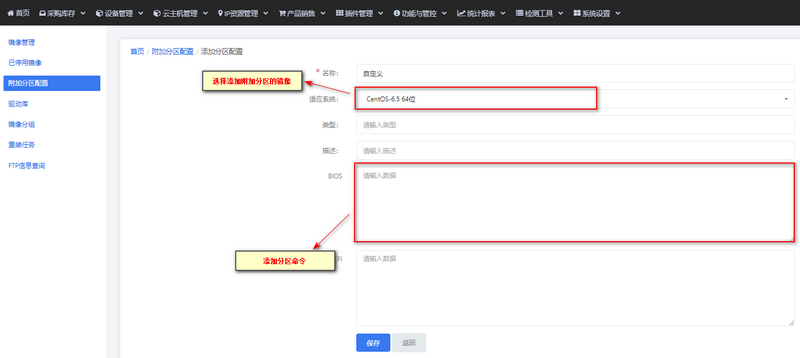

          ①自定义分区

          可自定义各个分区大小和数量，对windows/linux均支持



          ②自定义开机脚本

          开机脚本会在系统安装完成后的第一次启动被运行，通常用于设定开机后的防火墙规则、远程桌面端口修改、组件安装。

          • • 对于windows：支持「power shell」和「cmd」命令方式
          • • 对于linux：支持该系统安装后的「原生命令」，如wget yum iptables等，系统本身不存在的命令将无法执行。



          六.故障解决

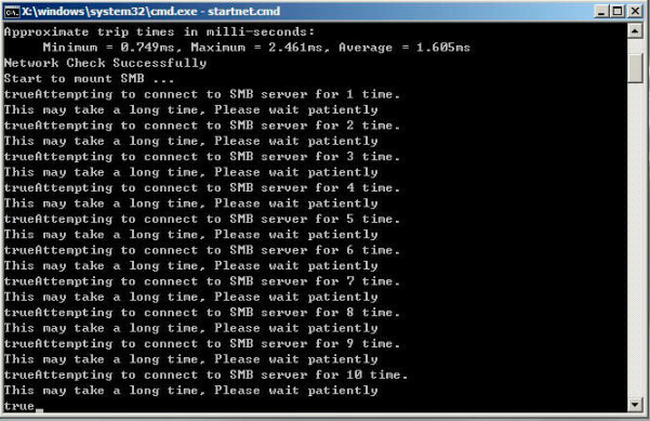

          1.samba无法挂载

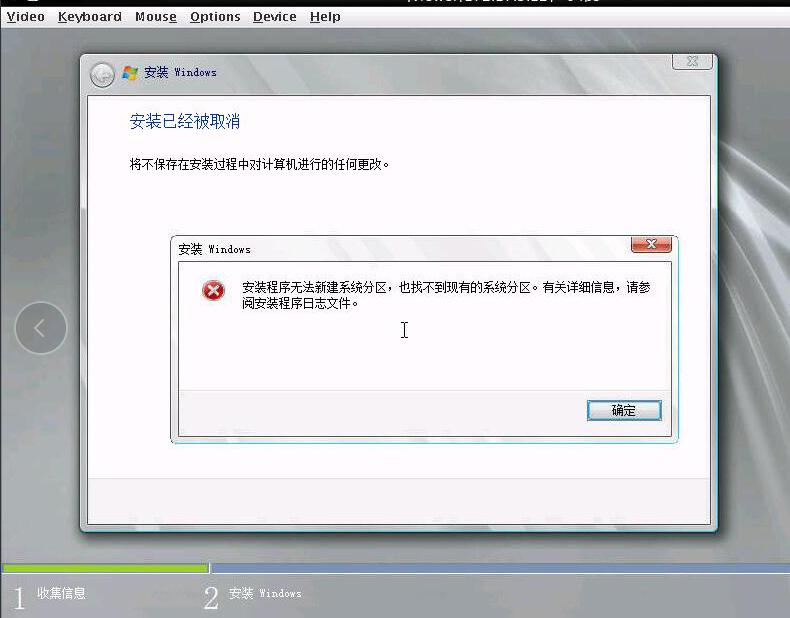

          2.提示无法找到磁盘

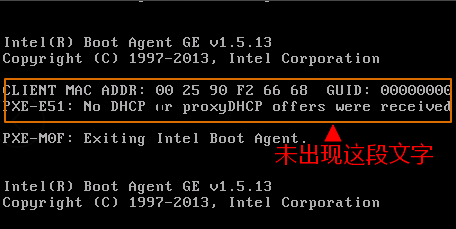

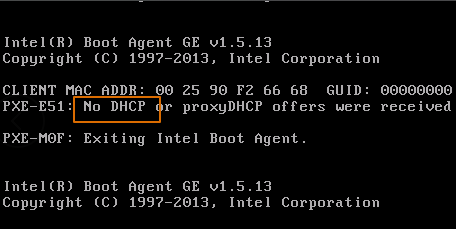

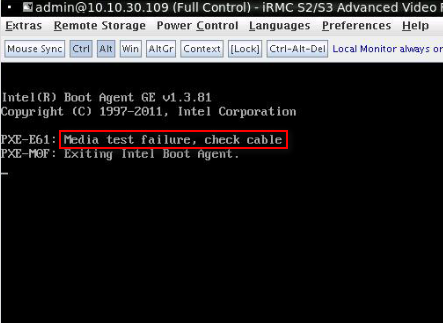

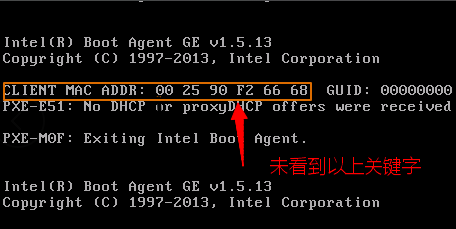

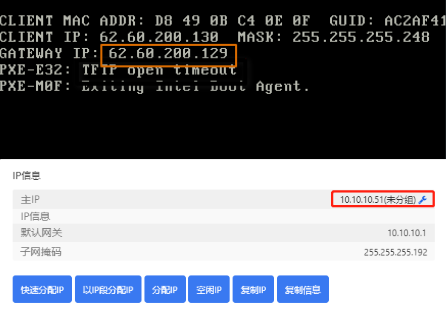

          3.无法自动分配ip地址

        • ●3.5.7 Windwos官方安装密钥查看
        • Windows官方提供了以下安装密钥，点击可参看>>Windows官方安装密钥本文档适用于：Windows Server 2016，Windows Server 2008，Windows Server 2012 R2，Windows 10，Windows 8.1注意：若密钥填写错误，将导致Windows无法安装,请仔细填写。
          • • Windows Server 2016
          • • Windows 10
            • Windows Server 2012 R2和Windows 8.1
            • Windows Server 2012和Windows 8







          • • Windows 7和Windows Server 2008 R2



          • • Windows Vista和Windows Server 2008







          Windows Server 2016

          表2

          操作系统版本	KMS客户端设置密钥
          Windows Server 2016数据中心	CB7KF-BWN84-R7R2Y-793K2-8XDDG
          Windows Server 2016标准版	WC2BQ-8NRM3-FDDYY-2BFGV-KHKQY
          Windows Server 2016基础版	JCKRF-N37P4-C2D82-9YXRT-4M63B

          Windows 10

          表3

          操作系统版本	KMS客户端设置密钥
          Windows 10专业版	W269N-WFGWX-YVC9B-4J6C9-T83GX
          Windows 10专业版N	MH37W-N47XK-V7XM9-C7227-GCQG9
          Windows 10企业版	NPPR9-FWDCX-D2C8J-H872K-2YT43
          Windows 10企业版N	DPH2V-TTNVB-4X9Q3-TJR4H-KHJW4
          Windows 10教育版	NW6C2-QMPVW-D7KKK-3GKT6-VCFB2
          Windows 10教育版N	2WH4N-8QGBV-H22JP-CT43Q-MDWWJ
          Windows 10企业版2015 LTSB	WNMTR-4C88C-JK8YV-HQ7T2-76DF9
          Windows 10企业版2015 LTSB N	2F77B-TNFGY-69QQF-B8YKP-D69TJ
          Windows 10企业版2016 LTSB	DCPHK-NFMTC-H88MJ-PFHPY-QJ4BJ
          Windows 10企业版2016 LTSB N	QFFDN-GRT3P-VKWWX-X7T3R-8B639

          Windows Server 2012 R2和Windows 8.1



          表4

          操作系统版本	KMS客户端设置密钥
          Windows 8.1专业版	GCRJD-8NW9H-F2CDX-CCM8D-9D6T9
          Windows 8.1专业版N	HMCNV-VVBFX-7HMBH-CTY9B-B4FXY
          Windows 8.1企业版	MHF9N-XY6XB-WVXMC-BTDCT-MKKG7
          Windows 8.1企业版N	TT4HM-HN7YT-62K67-RGRQJ-JFFXW
          Windows Server 2012 R2服务器标准	D2N9P-3P6X9-2R39C-7RTCD-MDVJX
          Windows Server 2012 R2数据中心	W3GGN-FT8W3-Y4M27-J84CP-Q3VJ9
          Windows Server 2012 R2基础	KNC87-3J2TX-XB4WP-VCPJV-M4FWM

          Windows Server 2012和Windows 8



          表5

          操作系统版本	KMS客户端设置密钥
          Windows 8专业版	NG4HW-VH26C-733KW-K6F98-J8CK4
          Windows 8专业版N	XCVCF-2NXM9-723PB-MHCB7-2RYQQ
          Windows 8企业版	32JNW-9KQ84-P47T8-D8GGY-CWCK7
          Windows 8企业版N	JMNMF-RHW7P-DMY6X-RF3DR-X2BQT
          Windows Server 2012	BN3D2-R7TKB-3YPBD-8DRP2-27GG4
          Windows Server 2012 N	8N2M2-HWPGY-7PGT9-HGDD8-GVGGY
          Windows Server 2012单一语言	2WN2H-YGCQR-KFX6K-CD6TF-84YXQ
          Windows Server 2012国家/地区特定	4K36P-JN4VD-GDC6V-KDT89-DYFKP
          Windows Server 2012服务器标准	XC9B7-NBPP2-83J2H-RHMBY-92BT4
          Windows Server 2012 MultiPoint标准	HM7DN-YVMH3-46JC3-XYTG7-CYQJJ
          Windows Server 2012 MultiPoint高级版	XNH6W-2V9GX-RGJ4K-Y8X6F-QGJ2G
          Windows Server 2012数据中心	48HP8-DN98B-MYWDG-T2DCC-8W83P

          Windows 7和Windows Server 2008 R2



          表6

          操作系统版本	KMS客户端设置密钥
          Windows 7专业版	FJ82H-XT6CR-J8D7P-XQJJ2-GPDD4
          Windows 7专业版N	MRPKT-YTG23-K7D7T-X2JMM-QY7MG
          Windows 7专业版E	W82YF-2Q76Y-63HXB-FGJG9-GF7QX
          Windows 7企业版	33PXH-7Y6KF-2VJC9-XBBR8-HVTHH
          Windows 7企业版N	YDRBP-3D83W-TY26F-D46B2-XCKRJ
          Windows 7企业版E	C29WB-22CC8-VJ326-GHFJW-H9DH4
          Windows Server 2008 R2网站	6TPJF-RBVHG-WBW2R-86QPH-6RTM4
          Windows Server 2008 R2 HPC版本	TT8MH-CG224-D3D7Q-498W2-9QCTX
          Windows Server 2008 R2标准	YC6KT-GKW9T-YTKYR-T4X34-R7VHC
          Windows Server 2008 R2企业	489J6-VHDMP-X63PK-3K798-CPX3Y
          Windows Server 2008 R2数据中心	74YFP-3QFB3-KQT8W-PMXWJ-7M648
          Windows Server 2008 R2（用于基于Itanium的系统）	GT63C-RJFQ3-4GMB6-BRFB9-CB83V

          Windows Vista和Windows Server 2008



          表7

          操作系统版本	KMS客户端设置密钥
          Windows Vista商业版	YFKBB-PQJJV-G996G-VWGXY-2V3X8
          Windows Vista商业版N	HMBQG-8H2RH-C77VX-27R82-VMQBT
          Windows Vista企业版	VKK3X-68KWM-X2YGT-QR4M6-4BWMV
          Windows Vista企业版N	VTC42-BM838-43QHV-84HX6-XJXKV
          Windows Web服务器2008	WYR28-R7TFJ-3X2YQ-YCY4H-M249D
          Windows Server 2008标准版	TM24T-X9RMF-VWXK6-X8JC9-BFGM2
          没有Hyper-V的Windows Server 2008 Standard	W7VD6-7JFBR-RX26B-YKQ3Y-6FFFJ
          Windows Server 2008企业版	YQGMW-MPWTJ-34KDK-48M3W-X4Q6V
          没有Hyper-V的Windows Server 2008 Enterprise	39BXF-X8Q23-P2WWT-38T2F-G3FPG
          Windows Server 2008 HPC	RCTX3-KWVHP-BR6TB-RB6DM-6X7HP
          Windows Server 2008数据中心	7M67G-PC374-GR742-YH8V4-TCBY3
          没有Hyper-V的Windows Server 2008数据中心	22XQ2-VRXRG-P8D42-K34TD-G3QQC
          Windows Server 2008（用于基于Itanium的系统）	4DWFP-JF3DJ-B7DTH-78FJB-PDRHK

        • ●3.5.8 驱动注入功能
        • 根据自己对系统的定制需求，在系统重装时自动加载安装相关驱动，无需每次手工对驱动进行安装操作。一、上传驱动1. 进入【系统设置】—【镜像与驱动】—【驱动库】中导入驱动





          从导航栏【系统设置】—选择【重装系统设置】，



          在左侧栏中点击【驱动库】进入到系统中所有驱动展示页面。



          当前页面包含历史所有上传驱动，可对其进行修改、删除和下载操作。



          2. 上传驱动文件到DCIM中





          查看当前系统中所有驱动，如需注入新的驱动，则点击上方【上传驱动】，



          在上传驱动的弹窗中，填写驱动名称、备注，对其适用的系统进行选择（可多选）。



          注意：

          1：驱动包的文件类型只能是zip，不支持其他。

          2：zip包里的驱动文件必须含有inf文件，上传的驱动包要求所有文件都在压缩包的根目录（没有二级文件夹）

          3：驱动命名方式不能包含空格、中文及特殊字符

          4：inf文件的编码必须为UTF-8



          二、为镜像选择驱动



          1. 进入【镜像管理】—选择需要【添加】驱动的系统镜像





          然后再回到左侧栏点击【镜像管理】选择你重装系统的类型与版本点击修改。

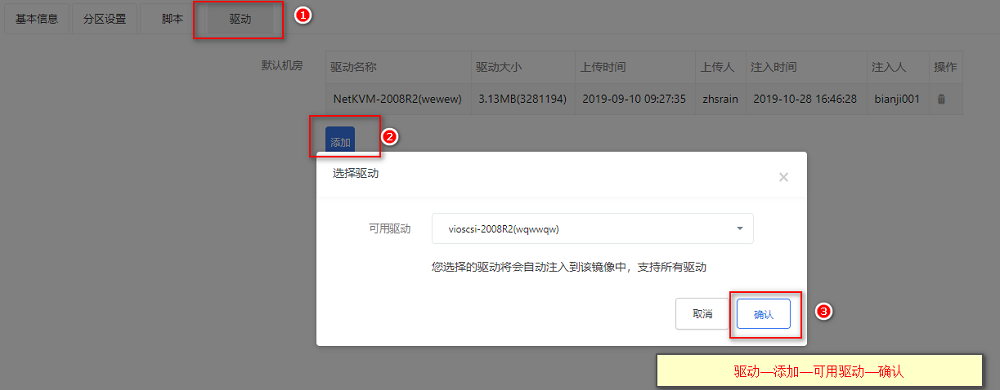

          2. 将驱动注入镜像

          进入—【驱动】，点击添加，选择上传的驱动文件。







          在【镜像管理列表】中选择【驱动】一栏，添加你所要注入的驱动。



          3. 检查是否注入成功

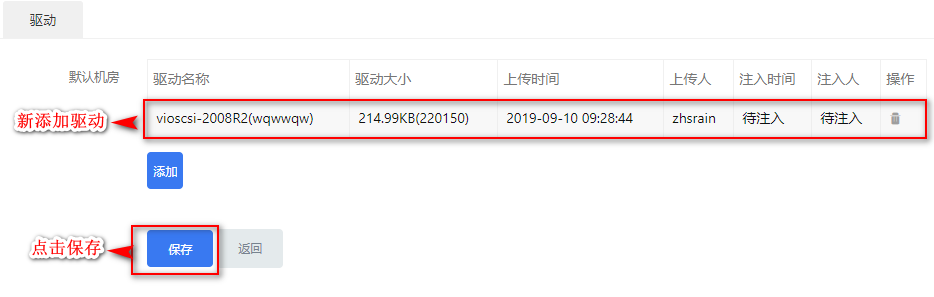

          确认相关信息后点击保存，返回【镜像管理】查看驱动注入状态。



          当机房状态栏显示⭕表示驱动正在注入中，显示√说明注入成功。

        • ●3.5.9 KVM/IKVM功能
        • 一、系统工作概要二、必要设置
          • • 2.1 ikvm和kvm功能开关
            • 2.2 kvm功能使用需要的映射ip公网

          三、如何使用

          四、其他问题

          • • 4.1 java下载失败
            • 4.2 无ipmi ip

          一、系统工作概要

          Kvm/ikvm与novnc为同类功能，目前我们已经提供更高级的novnc功能替代，该功能属于可替代功能

          Kvm/ikvm为一键下载服务器ipmi web网页端的jnlp文件功能，区别在于：

          • • • Ikvm：直接访问ipmi 内网地址进行下载，下载后仅可在内网使用
              • Kvm：将ipmi内网地址使用公网ip映射后下载，可在公网使用,一对一映射IP地址
          • • • NOVNC：以html5方式提供kvm功能，电脑无需安装java，注意:由于兼容问题，部分机器可能无法使用该功能。

          二、必要设置

          2.1 启用ikvm和kvm功能

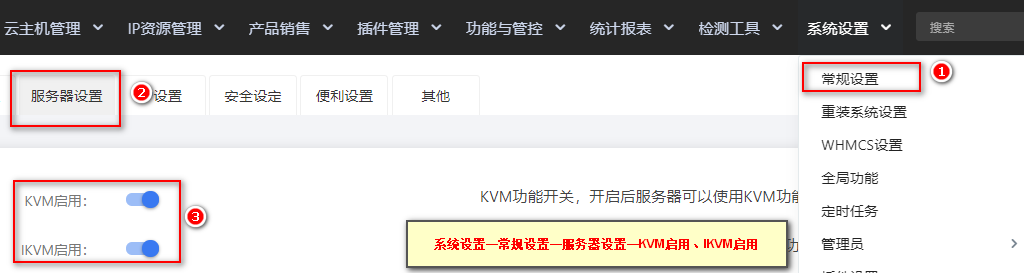

          在【系统设置】-【常规设置】-【服务器设置】中将【kvm/ikvm功能启用】



          2.2 添加kvm功能使用需要的映射ip公网

          前往【系统设置】-【ipmi映射】，添加可用的公网IP，建议按1000：20的比例进行添加，即有1000台服务器，建议添加20个ip地址。

          注意1：一个IP地址同时仅可供一个ipmi映射，如需同时使用多个，请添加多个ip地址，如没有空闲ip，将会无法使用kvm功能。

          注意2：公网ip地址必须和需要映射的ipmi 在同一个机房，ip地址机房设置必须为机房，不能为公用。

          注意3：添加IP后，ip立刻可用，无需进行其他操作。

          三、如何使用

          前往【服务器】-【内页】-点击【kvm或ikvm】，将会自动jnlp文件，如提示 java下载失败 或 暂不支持此型号，请提供测试服务器的ipmi相关信息（ipmi地址、用户名和密码），我们在两个工作日完成适配。

          注意1：kvm将会进行ip地址映射，请确保您已经添加ip地址并有空闲ip，参看需要的设置：ipmi映射设置

          注意2：kvm功能实际为模拟登录进行jnlp下载，无法保证100%的下载可用率，请勿频繁下载，您的服务器ipmi可能不允许过多的登录。



          四、其他问题

          4.1 java下载失败，需检查以下配置

          （1）IPMI地址：所对应的 IPMI – IP 地址填写正确，且确保网络正常运行，确保服务器ipmi连接状态正常。

          （2）用户信息：IPMI 用户名和密码是否填写正确。

          （3）如报错为 java下载失败 或 暂不支持此型号请提供测试服务器的ipmi相关信息（ipmi地址、用户名和密码），我们在两个工作日完成适配。

          4.2 没有ipmi ip（无可用的公网）

          说明当前没有可用的映射ip地址，参看需要的设置：ipmi映射设置 添加IP

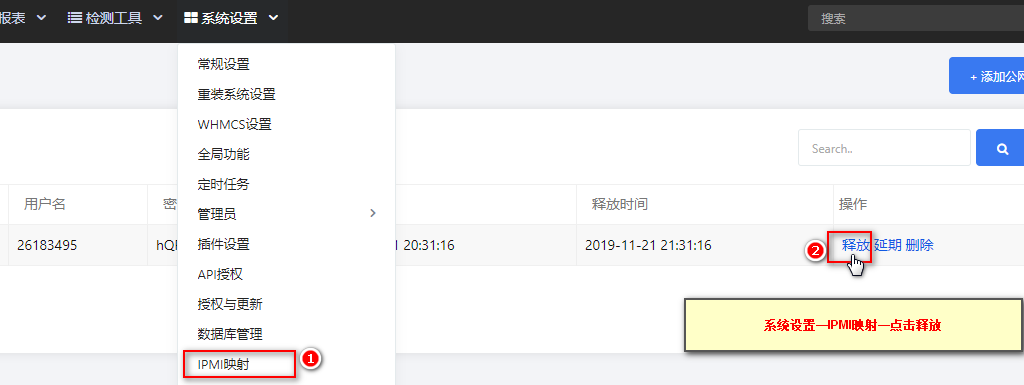

          或前往【系统设置】—【IPMI映射】对公网IP进行人工释放。



        • ●3.5.10 救援系统

        • 救援系统

          前言

          当服务器出现故障，如无法连接，错误禁用网卡等问题，将不能以正常方式连接时，管理员可进救援系统中修复原系统，且可对硬盘数据备份，我们提供了Wndows/Linux 救援。

          救援系统通过【dhcp+pxe】启动，系统将对目标服务器进行强制重启，并大于需要10分钟左右即可进入，不会影响目标机器硬盘数据。

          一、获取救援信息

          二、连接救援系统

          2.1linxu救援

          2.2windows救援

          ---

          一、获取救援信息

          从【设备管理】—【物理服务器】—选择服务器到【设备摘要】—硬件信息中使用救援系统功能。执行完成后，系统会提示获得救援系统提供的IP地址、账号及密码。



          建议使用当前服务器安装的操作系统进行救援

          如服务器安装系统为windows的情况下，使用windows救援系统。如服务器安装系统为linux的情况下，则使用linux救援系统。



          注意：使用dhcp+pxe进入救援系统中，请确保该机器mac正确并可以正确收到dhcp

          二、连接救援系统

          救援成功后系统将获得救援系统的连接信息（IP、用户名和密码），根据系统类型选择连接方式进行救援。

          注：可以通过用户名区别系统类型，用户名：root为linux系统，用户名：administrator为windows系统。

              2.1windos系统救援



          使用开始命令，搜索找到远程桌面连接功能



          将DCIM反馈的信息（IP、用户名和密码）进行登录。

          成功登录后，便能对需要救援的服务器实施相关操作。



              2.1linux系统救援



          linux推荐使用putty或xshell等工具连接登录服务器进行救援操作。

        • ●3.5.11 邮件通知

        • 邮件通知

          通过邮件设置后，可在系统发生故障、异地登陆和验证码等时候进行邮件通知。

          一、邮件设置

          二、通知模板设置

          三、验证邮件通知

          ---

          一、邮件设置

          【系统设置】—【常规设置】—【通知设置】里对邮件进行设置。

          注：邮件类型、邮件编码和系统邮件名请按邮件服务器系统配置。



          二、通知模板设置

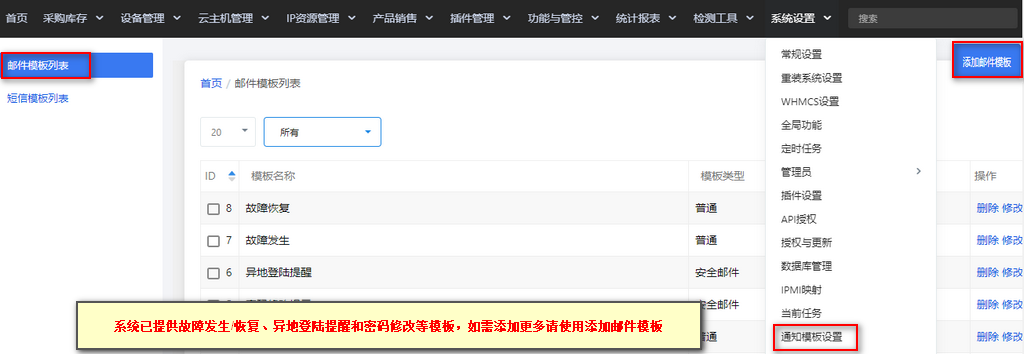

          【系统设置】—【通知模板设置】—【邮件模板列表】，管理添加修改邮件模板。





          模板常见参数说明：

          ■用户名{$username}

          ■用户真实姓名{$truename}

          ■IP地址{$ip}

          ■完整的时间{$time}

          ■完整的日期{$date}

          ■邮件签名{$signature}

          ■系统邮件名{$sys_email_name}

          ■系统邮箱名{$sys_email}

          ■网站名称{$webname}

          ■版权{$copyright}

          ■城市{$city}

          三、验证邮件发送

          通过修改安全验证码，选择验证邮件发生进行验证。

          DCIM系统中右上角选择头像，点击账号设置，填写相关信息后点击修改安全验证码，选择邮件验证方式。绑定邮箱获取到修改安全验证码的邮件，则说明配置成功。



        • ●3.5.12 短信通知

        • 短信通知

          DCIM短信功能可对接赛邮和阿里云使用。启用短信发送功能并配置正确短信模块，可在故障发生、系统异常、验证身份信息等情况下发送短信通知。

          一、开启短信功能

          二、对接短信运营商

          2.1 赛邮（推荐）

          2.2 阿里云

          三、验证短信发送

          ---

          一、开启短信功能

          【系统设置】—【常规设置】—【通知设置】里开启短信发送开关。填写AppID、AppKey和短信签名（必填），自由参数(可不填)，最后保存。

          注：AppID和AppKey由短信服务运营商提供。



          二、对接短信运营商

          DCIM短信功能可对接赛邮和阿里云，在启用短信功能时，请确保在该平台下已购买短信资源包 。

              2.1赛邮（推荐)

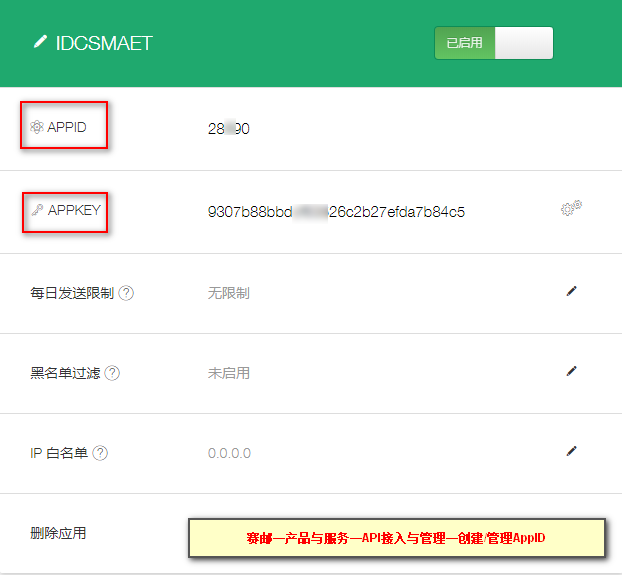

          ①赛邮获取 AppID、AppKey： 点击查看获取



              ②配置短信模块

          注：保存后没有获取到模板ID，请点击匹配模板。

          DCIM【系统设置】—【通知模块设置】—【短信模块列表】—选择模板直接保存即可。



              2.2阿里云

          使用阿里云接口商，需要在阿里云添加短信签名和模板。

          ① 阿里云获取 AppID、AppKey（ACessKey和AccessKeySecret）： >> 点击查看获取

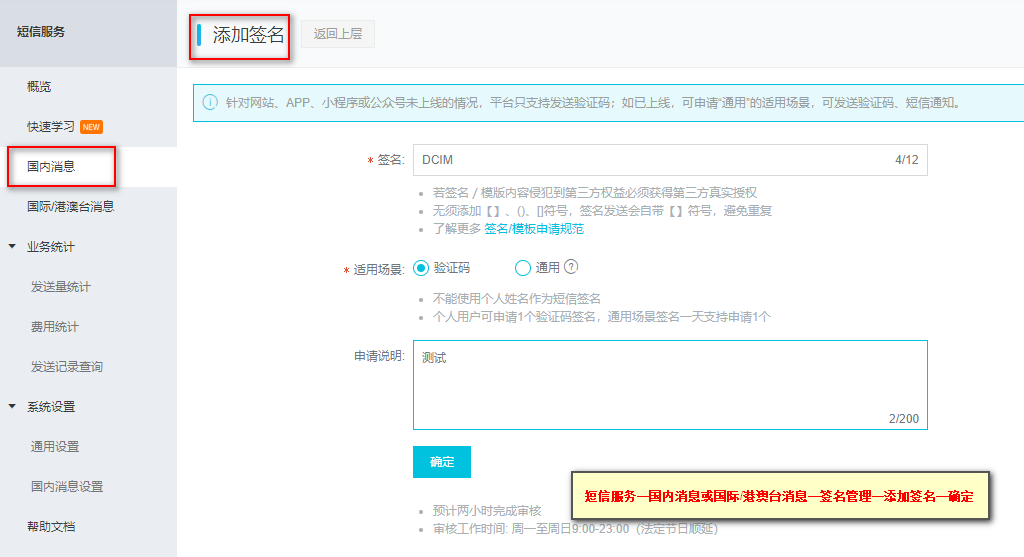

              ②阿里云添加短信签名

          阿里云【短信服务】—【国内消息/国际港澳台消息】—【签名管理】—【添加签名】，然后确定。



              ③阿里云添加模板

          阿里云【短信服务】—【国内消息/国际港澳台消息】—【模板管理】—【添加模板】，然后确定。

          注：阿里云模板内容变量格式与DCIM不一致，以各自变量格式为准，填写正确短信内容。



              ④DCIM配置短信模块

          DCIM【系统设置】—【通知模块设置】—【短信模块列表】—【添加/修改短信模块】，将阿里云获得的模板CODE填入DCIM系统中模板ID，然后保存。



          三、验证短信发送

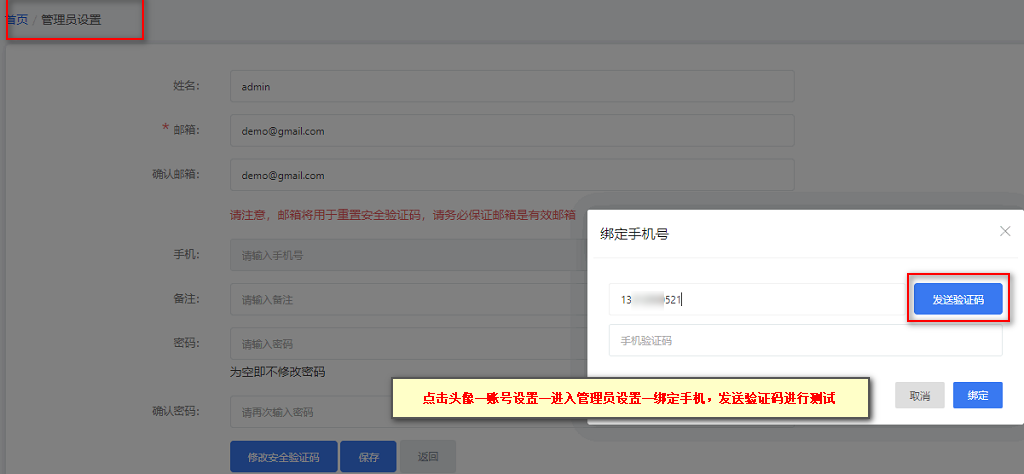

          右上角点击头像，选择账号设置进入管理员设置页面，进行手机绑定发送验证码测试。



          绑定成功后即可收到系统发送的相关短信内容。

        • ●3.5.13 破解密码
        • 一、功能介绍二、破解密码


          ---

          一、功能介绍

          当用户遗忘服务器登录密码时，可在DCIM系统中一键对windows、linux各大系统root、administrator账户的密码进行破解。实现原理为系统自动加载pe或救援模式，然后使用工具修改密码。



          使用须知：

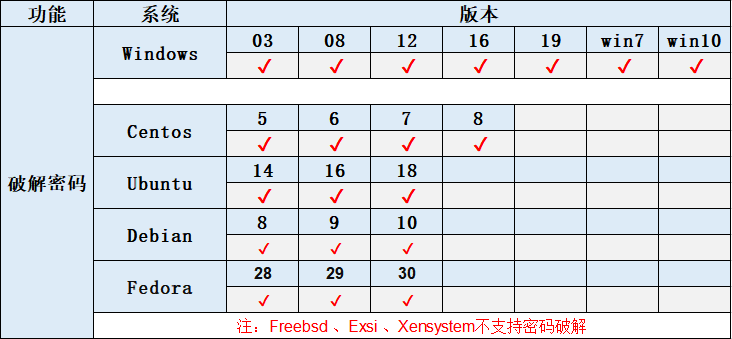

          ① 破解密码支持windows、linux各大系统。

          ② Windows 支持 ntfs 分区 和 fat32分区，linux 支持 ext2 ext3 ext4 xfs 分区格式。

          ③ 破解密码使用dhcp+pxe进入救援系统中，请确保该机器mac正确并可以正确收到dhcp。

          ④ 系统将对目标服务器进行强制重启，并进入救援系统中破解密码，不会影响目标机器硬盘内数据，但是将会导致目标机器重启，大于需要10分钟左右



          二、破解密码

          ①从【设备管理】-【物理服务器】-选择服务器到【设备摘要】-硬件信息中使用破解密码功能。



          ②对破解的账户进行选择，默认为root或administrator,输入重设的登录密码。如非默认账户，勾选其他账户，并再填写账户名。然后选择保存开始破解。



          ③破解成功后系统将会通知提示破解情况。



      • 3.6 数据与监控
        • ●3.6.1 流量图相关设置 cvs/单位设置
    • • 一、系统工作原理和要求二、使用前的设置三、查看流量图、95数据及用量图四、交换机服务器端口实时流量图五、其他设置5.1 95计费和进出方向设置

        5.2 csv数据下载

        5.3 设置流量频率

        5.4 流量图进制换算

        六、其他问题

        6.1 储存时间

        6.2 断点的情况

        6.3 交换机Snmp连接失败

        一、系统工作原理和要求

        系统内置流量图功能，无需部署mrtg或zabbix等流量图软件，即可实现流量图和每日用量统计，流量图还可导出为csv数据及单位换算选项，以适应不同的客户场景。DCIM系统流量图是通过交换机SNMP获取，因此确保交换机SNMP在系统中能正常连接。



        二、使用前的设置

        ①添加交换机设备。详细请查看：>>如何添加交换机

        ②snmp拉取成功。详细请查看：>> 如何填写SNMP信息

        三、查看流量图和用量图

        ①查看流量图及95数据

        实时监控交换机各端口的进出口带宽规模和网速，并对每个端口分别统计流量以及帐户流量消耗信息。

        【设备管理】-【物理服务器/交换机】-点击交换机标签，进入设备摘要，下拉页面即可看到流量图及95信息。



        ②查看用量图

        在交换机页面中点击用量信息，统计出交换机出入口流量计总流量使用情况。

        注：如交换机snmp连接异常，则无法获取数据



        四、交换机服务器端口实时流量图

        【设备管理】-【物理服务器】-点击交换机名称进入服务器摘要图，点击查看流量图。



        五、其他设置

        ①95计费和进出方向设置

        实现对端口、机柜租用、服务器租用/托管的流量95th计费能力，包含进方向、出方向、进出双向三种类型的自由计费组合。

        【系统设置】栏选择【常规设置】-【流量设置】，在【流量图95线】中选择3种设置。

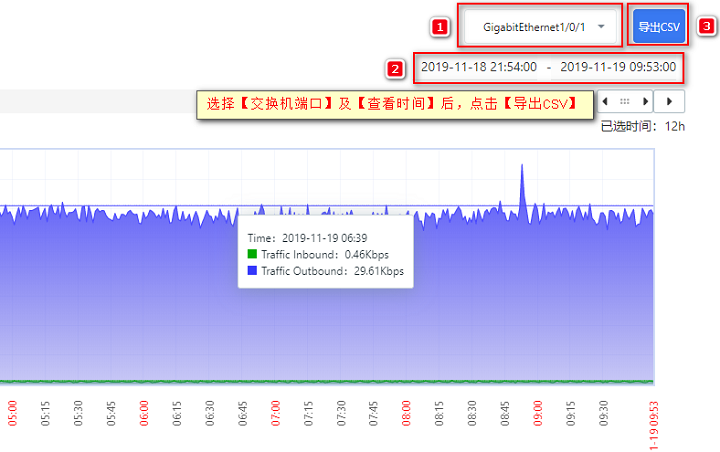

        ② csv数据下载

        选择【交换机端口】和【查看时间】后，点击【导出CSV】后，会下载一个excel表格文件。

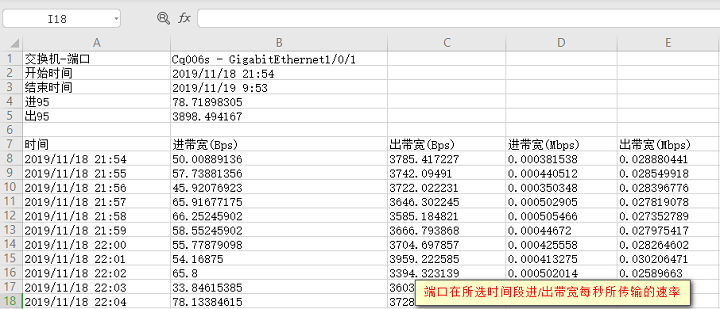

        打开excel表格，即可清晰看到交换机端口在所选时间段中进/出带宽每秒所传输的速率，如下图。



        ③设置流量频率

        【系统设置】栏选择【常规设置】，在【流量采集间隔】中选择频率。



        ④流量图进制换算

        可根据需求，选择流量图单位换算，进制分别是1000/1024。

        【系统设置】栏选择【常规设置】，在【流量图换算单位进制】中选择单位进制。



        六、其他问题

        ①流量图数据会存储多久？

        • • 流量数据理论上永久存在被控设备上，请确保硬盘正常工作。
          • 若使用交换机重建流量图功能，则会清空之前的流量数据，请谨慎操作。



        ②流量图为什么出现了断点的情况？



        • • 网络状况异常
          • 被控硬盘性能不足

        ③我的交换机为什么snmp连接失败?

        请确保交换机snmp信息填写正确，可前往【检测工具】-【SNMP检测】进行检测。

        四、.插件管理

        ●4.1 对接金盾
